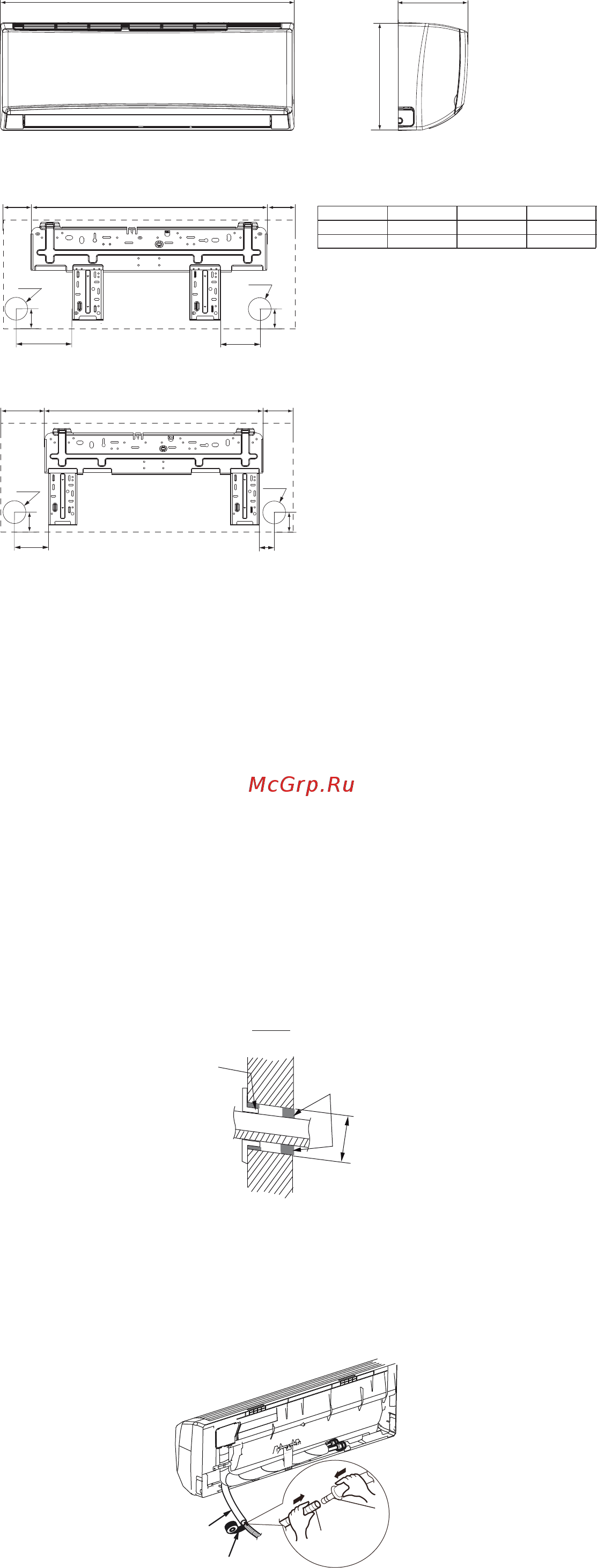

Tosot T24H-SLEu / I / T24H-SLEu / O [18/24] Установка внутреннего блока
![Tosot T24H-SLEu / I / T24H-SLEu / O [18/24] Установка внутреннего блока](/views2/1333705/page18/bg12.png)
— 18 —
T18H-SLEu/I, T24H-SLEu/I
W
24K
18K
D
H
79
154
43
206 685 187
ĭ
ĭ0
43
104 685 181
140
190
38
ĭ
ĭ5
38
Model W H D
T18H-SLEu/I 970 300 224
T24H-SLEu/I 1078 325 246
Размеры: мм
Установка внутреннего блока
● Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока
предусмотрен наклон ванночки для естественного отвода конденсата.
● Закрепите монтажную пластину на стене при помощи винтов и дюбелей.
● Убедитесь, что монтажная пластина, закрепленная на стене, может выдержать вес не менее 60 кг. Вес дол-
жен быть равномерно распределен на все крепежные винты.
Отверстие для фреонопровода
● Просверлите отверстие в стене диаметром 55–70 мм, с небольшим уклоном 5–10° вниз в сторону наружного
блока.
● Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протяги-
вании через отверстие в стене.
/Ø
ɦɦ
Ø
55
ȼɧɭɬɪɟɧɧɹɹ
ɫɬɨɪɨɧɚ
ɋɬɨɪɨɧɚ
ɭɥɢɰɵ
ɋɬɟɧɧɚɹ
ɩɪɨɯɨɞɤɚ
ɍɩɥɨɬɧɢɬɟɥɶ
Подключение отвода конденсата
● Подключите отвод конденсата к трубопроводу (наружный диаметр дренажной трубы 17 мм). Закрепите место
соединения изолентой.
Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ
ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ
Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ
ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ
ɋɥɢɜɧɨɣ
ɲɥɚɧɝ
Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ
