Behringer MIC100 TUBE ULTRAGAIN [5/11] Tube ultragain mic100

TUBE ULTRAGAIN MIC100

Элементы управления 5

{2} Это - симметричный XLR-ВЫХОД MIC100. С помощью этого

разъема осуществляется подключение к соответствующему

XLR-входу Вашего микшерного пульта, звукозаписывающей

системе или усилителю мощности.

{3} Симметричный 6,3-мм-ВЫХОД MIC100 также может быть под-

ключен к микшерному пульту, звукозаписывающей системе или

усилителю.

{4} К симметричному 6,3-мм-ВХОДУ MIC100 Вы можете подклю-

чить, например, сигнал электрогитары. Этот вход соединен

параллельно с XLR-входом.

{5} К этому симметричному XLR-ВХОДУ мы рекомендуем под-

ключать микрофон.

Входы MIC100, в отличие от выходов, ни в коем случае не +

должны использоваться одновременно!

Передняя панель2.2

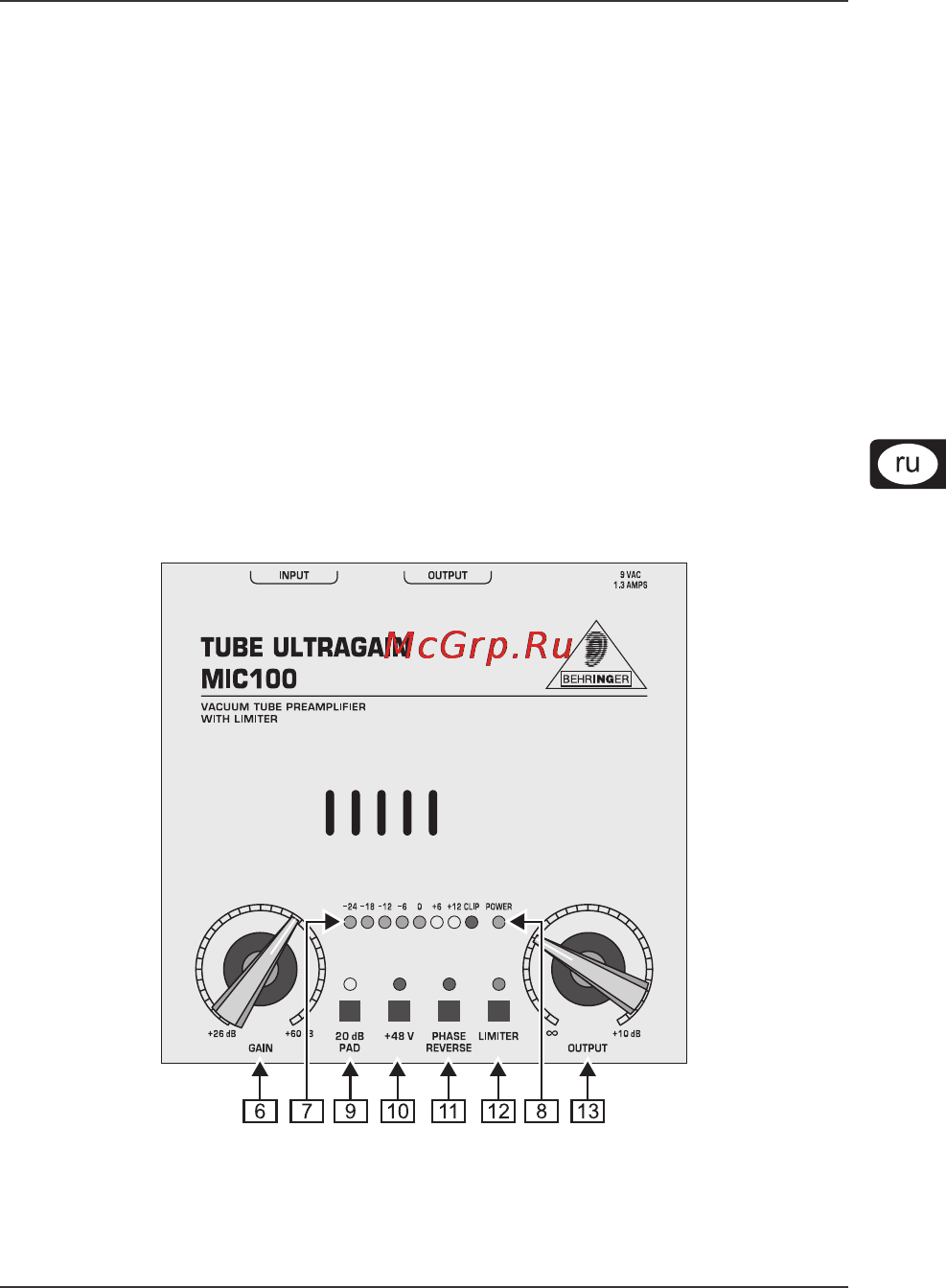

Передняя панель MIC100Рис. 2.2:

{6} Регулятором GAIN устанавливается усиление входного сигнала

в диапазоне от +26 до +60 дБ. Следите за тем, чтобы в момент

подключения/отключения источника сигнала этот регулятор на-
