![La Nordica Focolare 100 Bifacciale [43/56] Figure 1](/img/pdf.png)
La Nordica Focolare 100 Bifacciale [43/56] Figure 1
![La Nordica Focolare 100 Bifacciale [43/56] Figure 1](/views2/1334821/page43/bg2b.png)

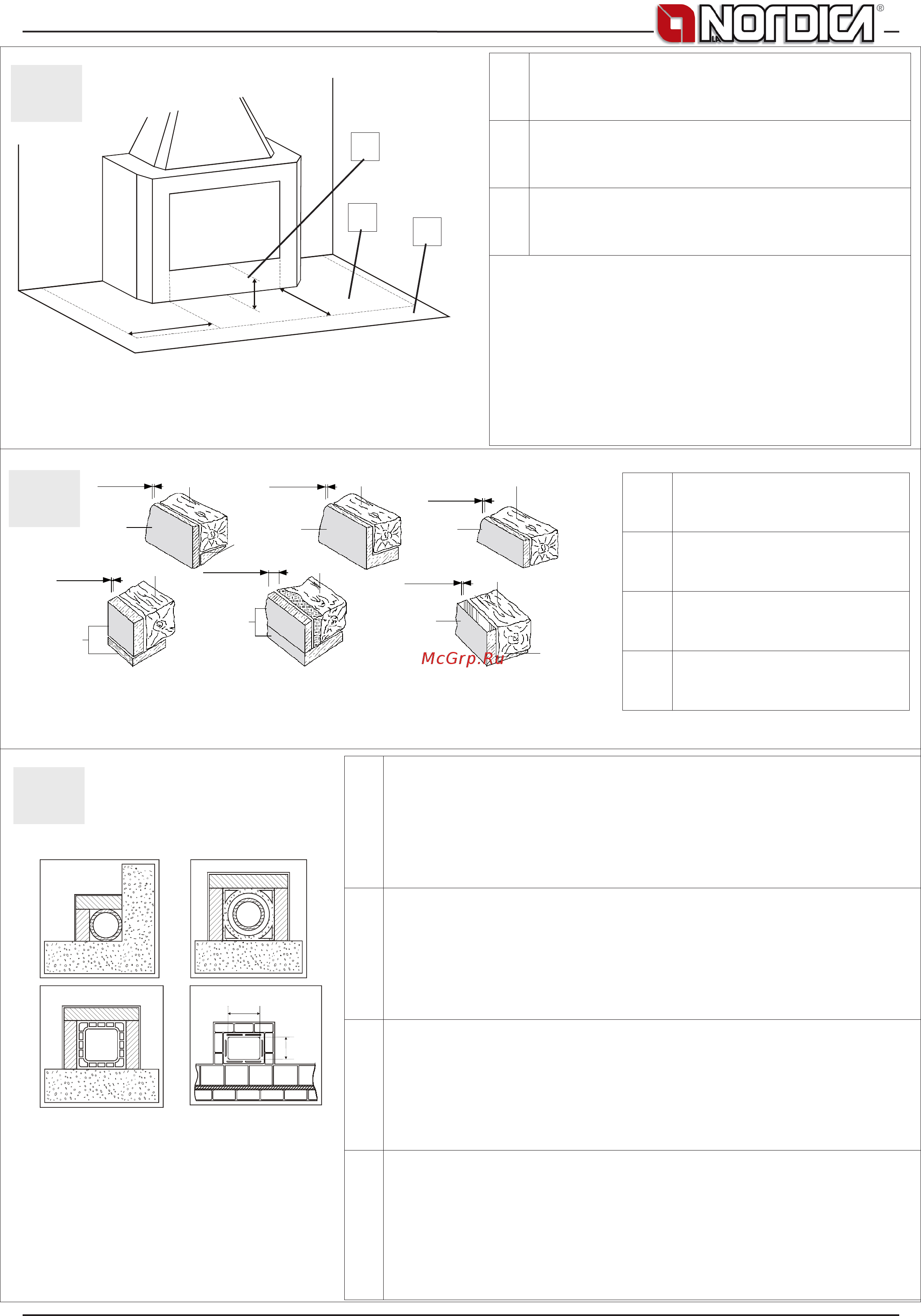

Figura 2
Abbildung 2
Picture 2
Figure 2
Figura 1
Picture 1
Abbildung 1
Figure 1
Figura 3
Picture 3
Abbildung 3
Figure 3
FOCOLARE 100 BIFACCIALE
6097700 - IT-EN-DE-FR 43
1
3
A
H
B
A+1/2A
A
Max.
A+1/2A
(3)
(1)
(2)
(4)
(1)
(1)
(4)
(2)
(2)
(3) 10 mm
(3) 10 mm
(1) (3) 10 mm
(2)
(1)
(2)
(3) 10÷50 mm
(1) (3) 10 mm
(2)
(4)
(1)
(3) 10 mm
(2)
2
3
1
2
1*
Protezione del pavimento con materiale incombustibile
Protection of the oor with incombustible material
Schutzfußboden aus feuerhemmendem Material
Protection du sol à l’aide de matériel ignifuge
2
Pavimentazione materiale combustibile
Flooring in combustible material
Fußboden aus entzündbarem Material
Sol avec matière inammable
3
Altezza da terra del piano del focolare
Height of the hearth surface from the ground
Höhe über Boden der Feuerraumebene
Hauteur du foyer depuis le sol
A = Limite laterale della zona protetta (A=H+20 cm=> 40) cm)
B = Limite frontale della zona protetta (B=H+30 cm=> 60 cm)
A = Side limit of the protected area (A=H+20 cm=> 40) cm)
B = Front limit of the protected area (B=H+30 cm=> 60 cm)
A = Seitengrenze des Geschützteiles (A=H+20 cm=> 40) cm)
B = Vordergrenze des Geschützteiles (B=H+30 cm=> 60 cm)
A = Limite latérale de la zone protégée (A=H+20 cm=> 40) cm)
B = Limite frontale de la zone protégée (B=H+30 cm=> 60 cm)
1
Trave
Beam
Träger
Poutre
2*
Isolante materiale refrattario
Refractory insulating
Feuerfestes isolierende
Isolant matériau réfractaire)
3
Vuoto d’aria
Air pocket
Luftloch
Vide d’air
4
Protezione metallica
Metallic protection
Metallische Schutzvorrichtung
Protection métallique
1
Canna fumaria in acciaio AISI 316 con doppia camera isolata con materiale resistente a
400°C. Efcienza 100% ottima
AISI 316 steel ue with double chamber insulated with material resistant to 400°C. Ef-
ciency 100% excellent
Schornsteinrohr aus Stahl AISI 316 mit doppelter mit 400°C beständigem Material
verkleideter Kammer. Wirkungsgrad 100 % ausgezeichnet
Conduit de fumée en acier AISI 316 avec double chambre isolée avec matériau résistant
à 400°C. Efcience 100% excellente
2
Canna fumaria in refrattario con doppia camera isolata e rivestimento esterno in calce-
struzzo alleggerito. Efcienza 100% ottima
Refractory ue with double insulated chamber and external coating in lightweight concre-
te. Efciency 100% excellent
Schornsteinrohr aus feuerfestem Material mit doppelter isolierter Kammer und Außen-
verkleidung aus Halbdichtbeton. Wirkungsgrad 100 % ausgezeichnet
Conduit de fumée en réfractaire avec double chambre isolée et revêtement externe en
béton allégé. Efcience 100% excellente
3
Canna fumaria tradizionale in argilla sezione quadrata con intercapedini. Efcienza
80%ottima
Traditional clay ue square section with cavities. Efciency 80% excellent
Traditionelles Schornsteinrohr aus Ton - viereckiger Querschnitt mit Spalten. Wirkung-
sgrad 80 % ausgezeichnet
Conduit de fumée traditionnel en argile section carrée avec séparations. Efcience 80%
excellente
4
Evitare canne fumarie con sezione rettangolare interna il cui rapporto sia diverso dal
disegno. Efcienza 40% mediocre
Avoid ues with rectangular internal section whose ratio differs from the drawing. Ef-
ciency 40% poor
Schornsteinrohre mit rechteckigem Innenquerschnitt sind zu vermeiden, dessen
Verhältnis von der Zeichnung abweicht. Wirkungsgrad 40 %
Éviter conduits de cheminée avec section rectangulaire interne dont le rapport soit diffé-
rent du dessin. Efcience 40% médiocre
* COME DA DISPOSIZIONI REGIONALI ESISTENTI
ACCORDING TO THE REGIONAL REGULATIONS
NACH DER REGIONALEN REGELUNGEN
SELON L’ORDONNANCE RÉGIONALE
* COME DA DISPOSIZIONI REGIONALI ESISTENTI
ACCORDING TO THE REGIONAL REGULATIONS
NACH DER REGIONALEN REGELUNGEN
SELON L’ORDONNANCE RÉGIONALE
