Газовые тепловентиляторы серии ГУ

Критерии оптимального распределения воздуха:

Для обеспечения максимального комфорта в помещении рекомендуется определить оптимальный

способ распределения воздуха: прямой или через воздуховоды.

Выбранный способ должен соответствовать следующим критериям:

► поток воздуха не должен попадать напрямую на людей (следует отрегулировать ребра

решеток)

► распределение воздуха учитывает наличие препятствий (колонны и т.д.).

► если планируется установка нескольких тепловентиляторов, следует разместить их на

противоположных стенах (в шахматном порядке), чтобы создать более эффективное

распределение воздуха.

Если необходимо установить заслонку для отсечения пламени REI 120 с плавкой вставкой,

откалиброванной на 80°C, на воздуховоде, проходящем через стену здания (рис. 4 и 5), необходимо

установить между заслонкой для отсечения пламени и патрубком противовибрационную муфту. На

рис. 6 показаны минимальный и максимальный размеры стены для установки подающей решетки,

заслонки для отсечения пламени без добавления частей каналов.

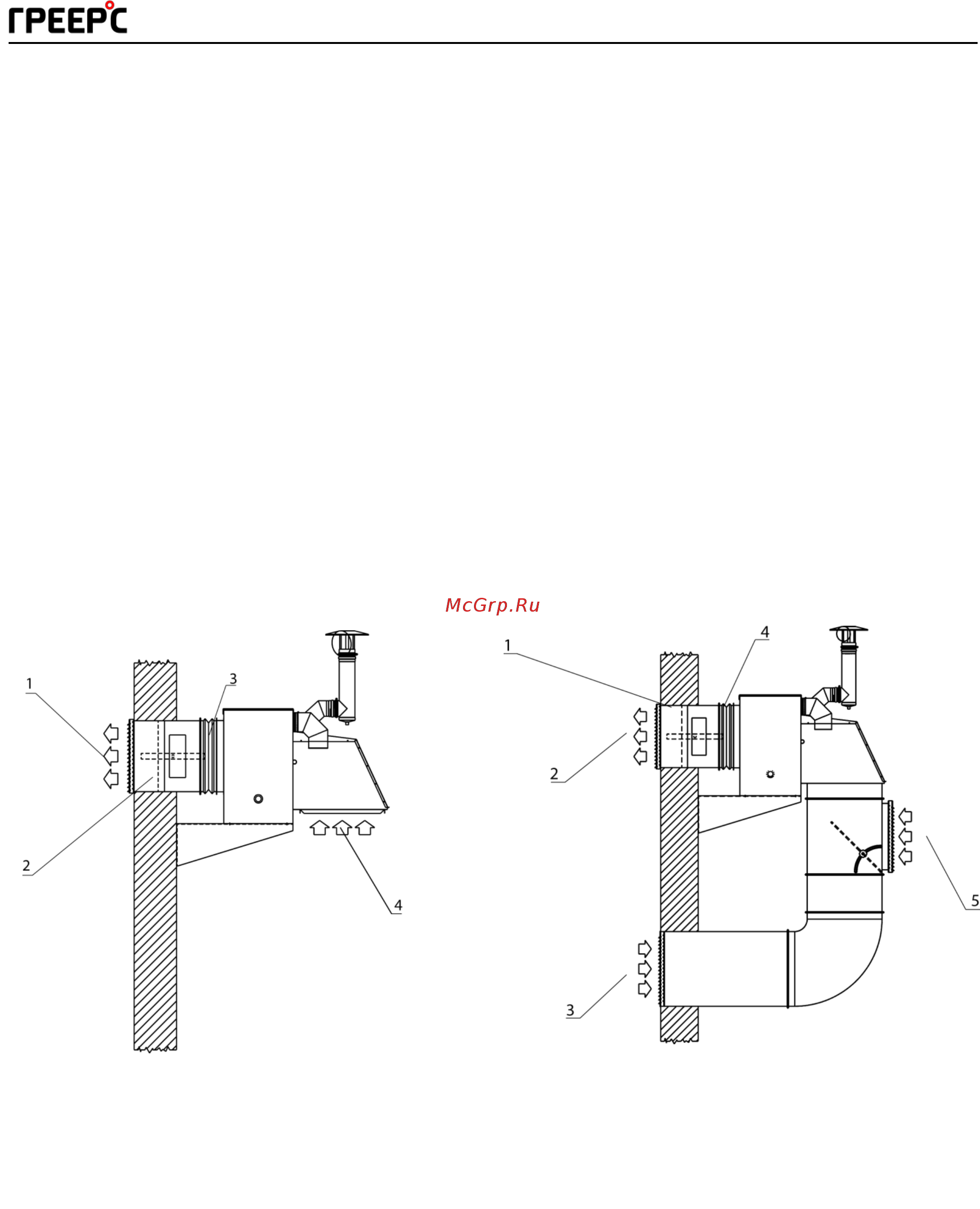

Рис. 4. Пример установки на стене

с полным отбором снаружи

Вид сбоку

Рис. 5. Пример установки на стене

с частичным отбором воздуха внутри

Вид сбоку

1 – подача воздуха

2 – заслонка для отсечения пламени

3 – противовибрационная муфта

4 – отбор воздуха горения

1 – заслонка для отсечения пламени

2 – выход воздуха

3 – отбор воздуха внутри

4 – противовибрационная муфта

5 – отбор воздуха снаружи
