4
Газовые тепловентиляторы серии ГУ
Газовый тепловентилятор серии «ГРЕЕРС ГУ» является автономным отопительным устройством с
герметичным контуром горения и принудительной тягой. Предназначен для отопления промышленных
и коммерческих помещений.
Принцип работы тепловентилятора основан на том, что продукты сгорания проходят через
теплообменники, которые снаружи обдуваются потоком воздуха от осевого (-ых) вентилятора(ов), что
приводит к подаче горячего воздуха в помещение. Подача горячего воздуха в помещение может
выполняться свободно (напрямую через тепловентиляторы) или через воздуховоды.
Группа аппаратов «ГРЕЕРС ГУ» состоит из следующих моделей:
► «ГРЕЕРС ГУ-40» – аппарат номинальной тепловой мощностью 42,5 кВт,
► «ГРЕЕРС ГУ-60» – аппарат номинальной тепловой мощностью 63,8 кВт,

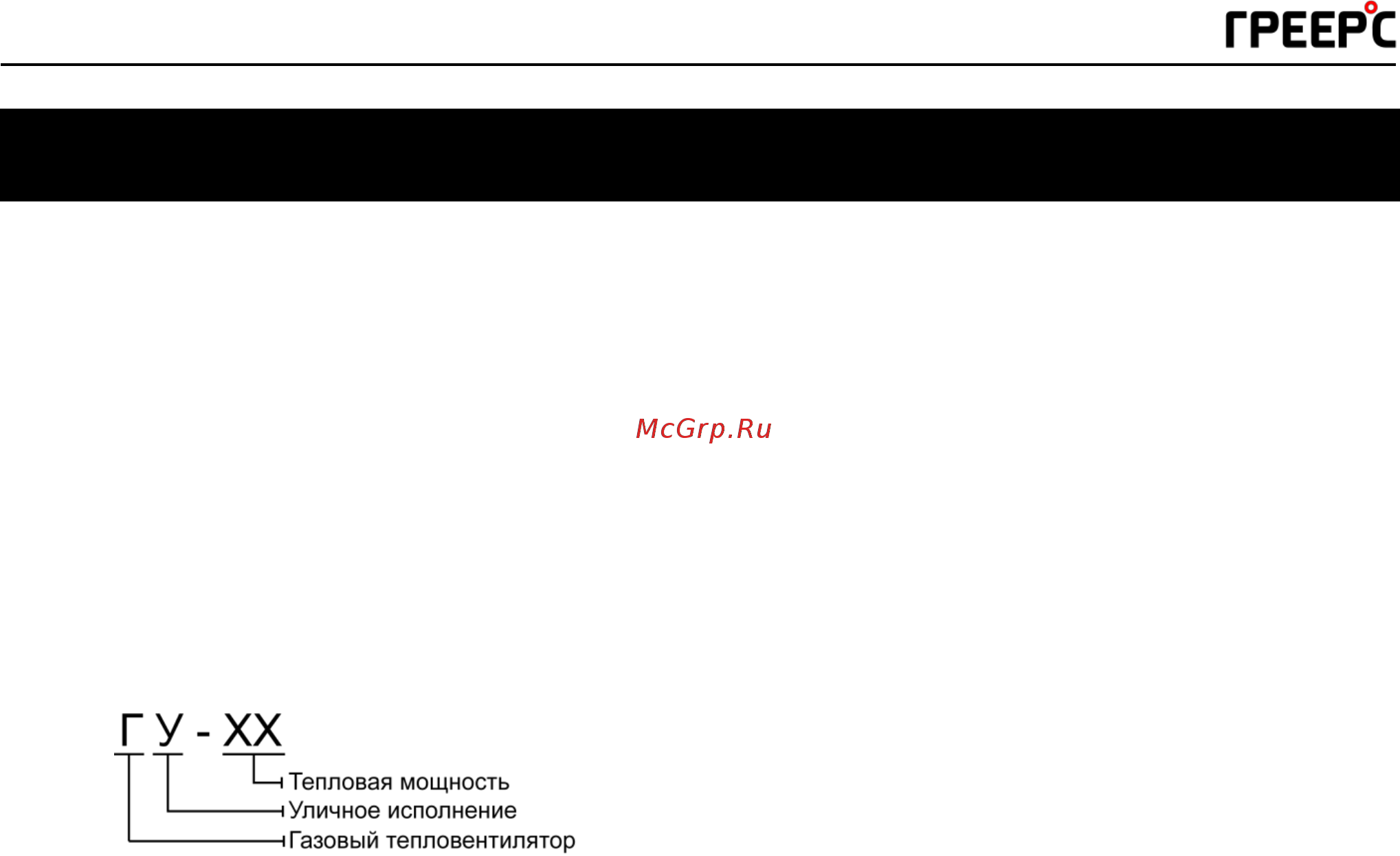

Маркировка газовых тепловентиляторов ГРЕЕРС:
ГУ - 60:
Г – газовый воздухонагреватель,
У – уличное исполнение,
60 – номинальная тепловая мощность 63,8 кВт
► Аппарат устанавливается снаружи помещения, на открытом воздухе (класс защиты IP X4B), с
полным или частичным забором воздуха
► Контур горения герметичный относительно обогреваемого пространства и отвечает
требованиям технических условий EN 1020 для устройств типа "С": отбор воздуха для горения и
отвод газов выполняются снаружи и обеспечиваются вентилятором, встроенным в контур
горения.
► Устройство может работать как на природном (G20), так и на сжиженном нефтяном газе
(G30/G31). Тепловентилятор относится к категории II
2H3+
по классификации EN 1020.
► Работа тепловентилятора управляется термостатом воздуха (не входит в стандартную
комплектацию). При срабатывании термостата электронный блок включает главную горелку.
Ионизационный датчик контролирует зажигание.
► Под заказ компания «S.M.A.R.T. Отопление» поставляет специальный напольный пульт для
регулировки температуры воздуха и времени включения устройства.
► Осевой(ые) вентилятор(ы) включается автоматически, когда получает сигнал от термостата
вентиляции (когда теплообменники горячие). Это необходимо для предотвращения подачи
холодного воздуха в помещение (работы при охлажденных теплообменниках).
► Вентиляторы имеют 2 скорости с автоматическим переключением: когда наружная температура
очень низкая, вентиляторы переключаются на пониженную скорость, чтобы подавать в
помещение хорошо нагретый воздух, и, одновременно с этим, экономить электроэнергию.
► При перегреве теплообменников из-за сбоя в работе предусмотрен предельный термостат.
► Коллектор для газов соединен через гибкую алюминиевую трубу с вытягивающим
вентилятором, который принудительно выводит продукты сгорания наружу.
► При засорении трубы для воздуха или газов или при сбоях в работе вентилятора,
дифференциальная система контроля расхода воздуха для горения прерывает подачу газа на
горелку.
► В летний период можно оставить работать только вентилятор(ы) для создания вентиляции
воздуха в помещении (см. «Режим вентиляции-ЛЕТО» на стр. 30).
► Панели устройства выполнены из оцинкованного металлического листа.
Описание устройства
