Газовые тепловентиляторы серии ГУ

Запрещается использовать трубы для подачи газа в качестве заземления электрических устройств.

Запрещается оставлять тепловентилятор с подключенным электропитанием, когда устройство

простаивает в течение долгого времени. В таких случаях следует закрывать газовый вентиль.

Электрическая безопасность устройства обеспечена только тогда, когда устройство

должным образом подсоединено к заземлению, выполненному согласно требованиям

действующих норм безопасности.

Провода контура управления (в частности, соединения с напольными устройствами управления и

температурными датчиками) должны быть защищены от помех, создаваемых силовыми кабелями.

Этого можно добиться, например, с помощью экранирования проводов или путем размещения в

раздельных кабелепроводах.

Электрощит

Электрощит отвечает за все электрические элементы.

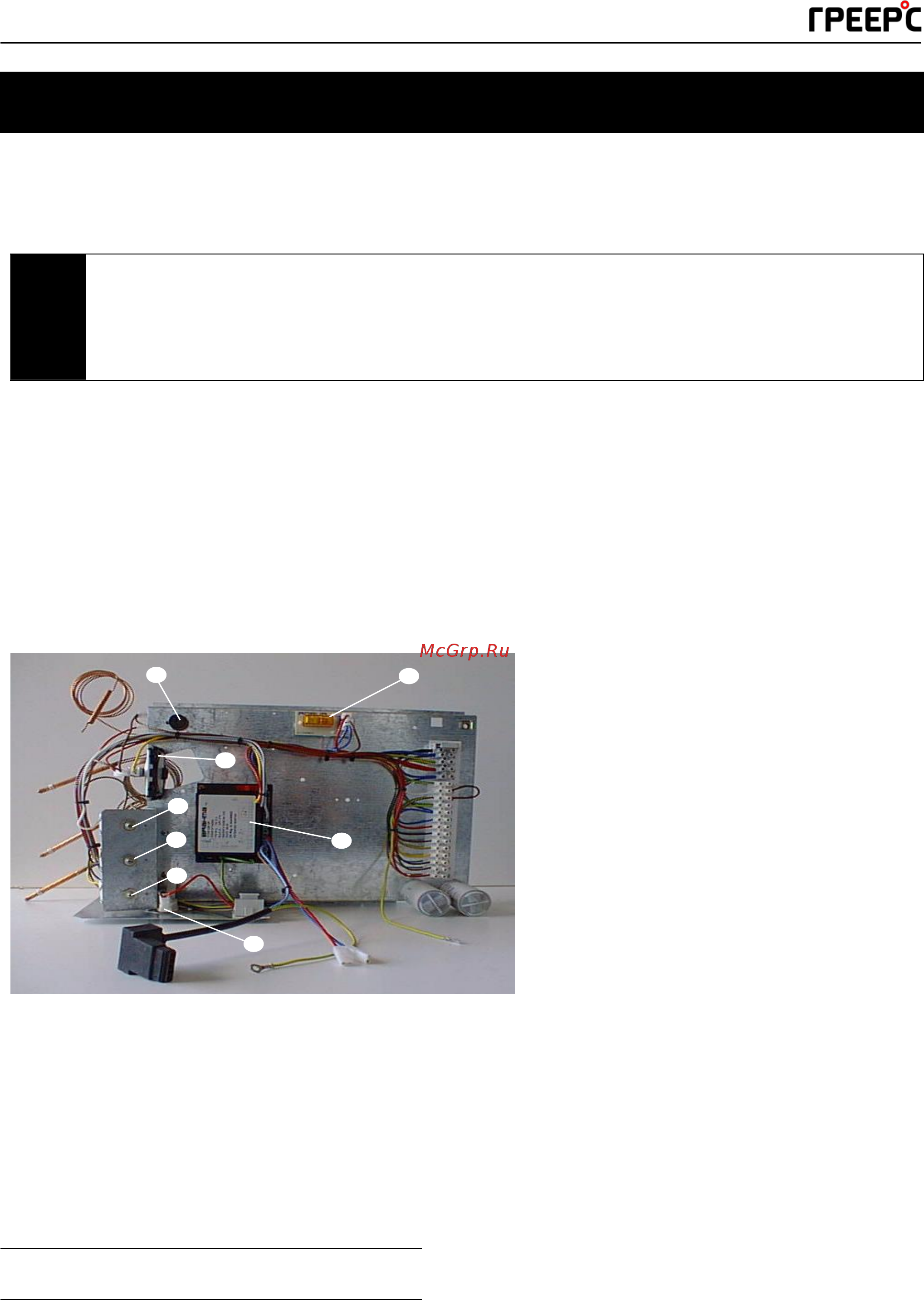

Рис. 18. Электрощит

Электронный блок

Электронный блок управляет операциями включения и контроля наличия пламени.

Технические данные электронного блока:

Предохранительное время

10 сек.

Время пред. продувки

30 сек.

Напряжение питания

230 В - 50 Гц

Электрические схемы

A) Термостат предохранителя

B) Предельный термостат

C) Прессостат

D) Устройства для включения

(электронный блок)

E) Реле прессостата

F) Регулировочный термостат

(регулирует подачу газа)

G) Термостат вентилятора

H) Модулирующий термостат

(термостат включения 1 и 2

скоростей)
