9
Газовые тепловентиляторы серии ГУ
!
Установка должна выполняться квалифицированным персоналом с
соблюдением указаний компании-изготовителя.
Квалифицированным специалистом считается специалист, обладающий
техническими знаниями и навыками в области бытовых и промышленных
отопительных систем.
Неправильная установка может привести к травмированию людей, животных и
имущества, по которым компания-изготовитель не несет никакой
ответственности, необходимо соблюдать требования действующих местных
норм.
При монтаже рекомендуется соблюдать следующие правила:
1. Исходя из проекта системы отопления, следует подготовить линии подачи газа и
электроэнергии, а также монтажные консоли для устройства.
2. Сразу после получения устройства следует проверить его на наличие возможных повреждений
при транспортировке. Каждое устройство перед отгрузкой испытывается на заводе-
изготовителе, поэтому при наличии повреждений необходимо немедленно сообщить об этом
транспортной компании.
3. Тепловентилятор следует устанавливать на стене c пределом огнестойкости минимум REI 30.
На расстоянии минимум 0,5 м по бокам и 1 м сверху (рис. 2) от устройства не должно быть
отверстий в стене (окон, дверей и т.п.). Если стена не соответствует этим требованиям,
тепловентилятор должен быть установлен на расстоянии минимум 0,6 м от стены. Для этого
между стеной и устройством необходимо вставить прокладку с огнестойкостью минимум REI
120. Размер прокладки должен быть больше устройства на 0,5 м от боковых сторон и на 1 м от
верхней части.

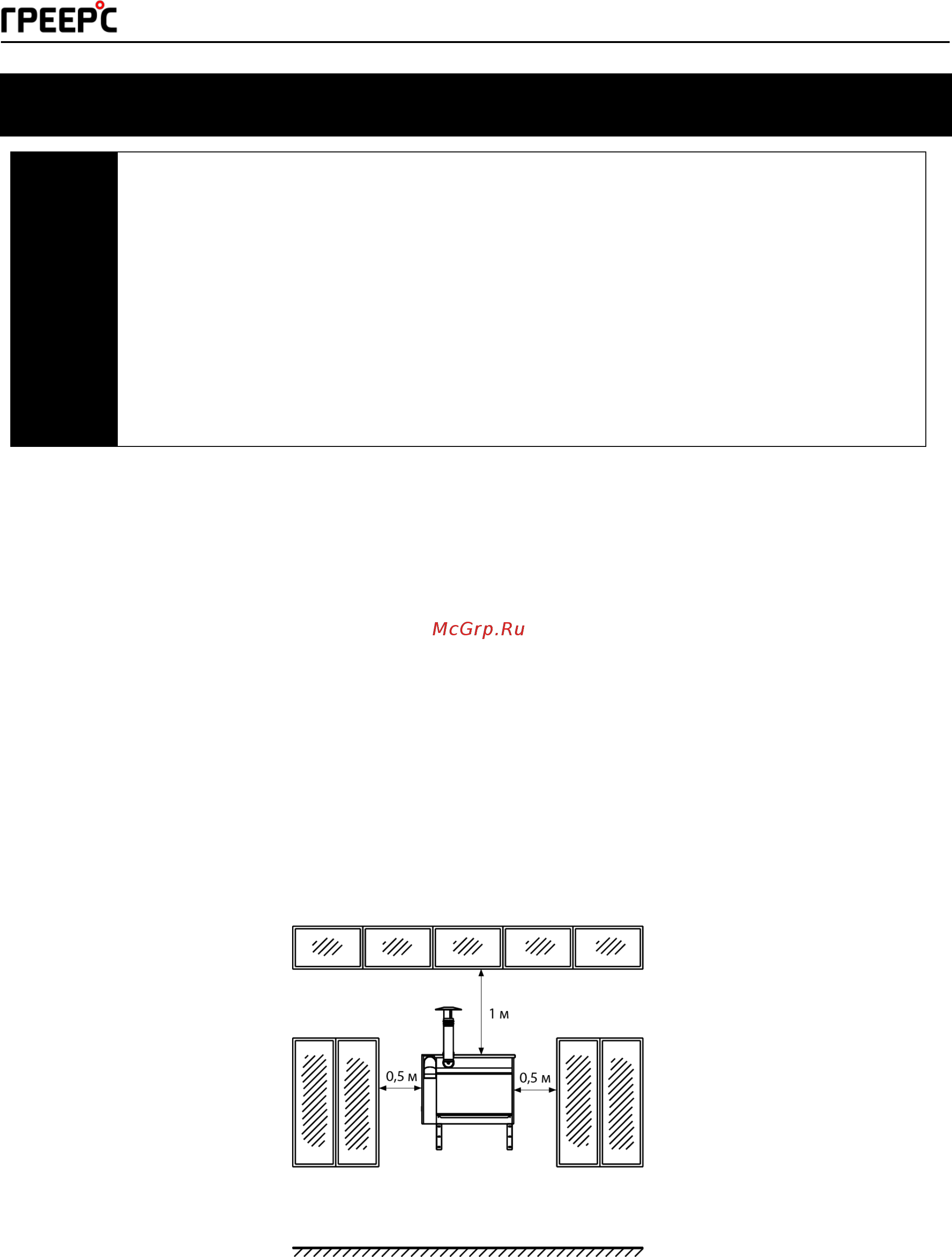

Рис. 2. Расстояние от устройства до отверстий (окон, дверей и т.п.)
4. Рекомендуется устанавливать тепловентилятор на такой высоте, при которой патрубок подачи
горячего воздуха в помещение находился бы на расстоянии 2-2,5 м от пола. Если под
устройством не планируется размещение мебели, стеллажей или постоянное пребывание
персонала, Тепловентилятор можно устанавливать на меньшей высоте (до 1 м от пола). Такой
«низкий» монтаж способствует более равномерному распределению теплого воздуха, а также
удобному техническому обслуживанию.
Рекомендации по монтажу
