Газовые тепловентиляторы серии ГУ

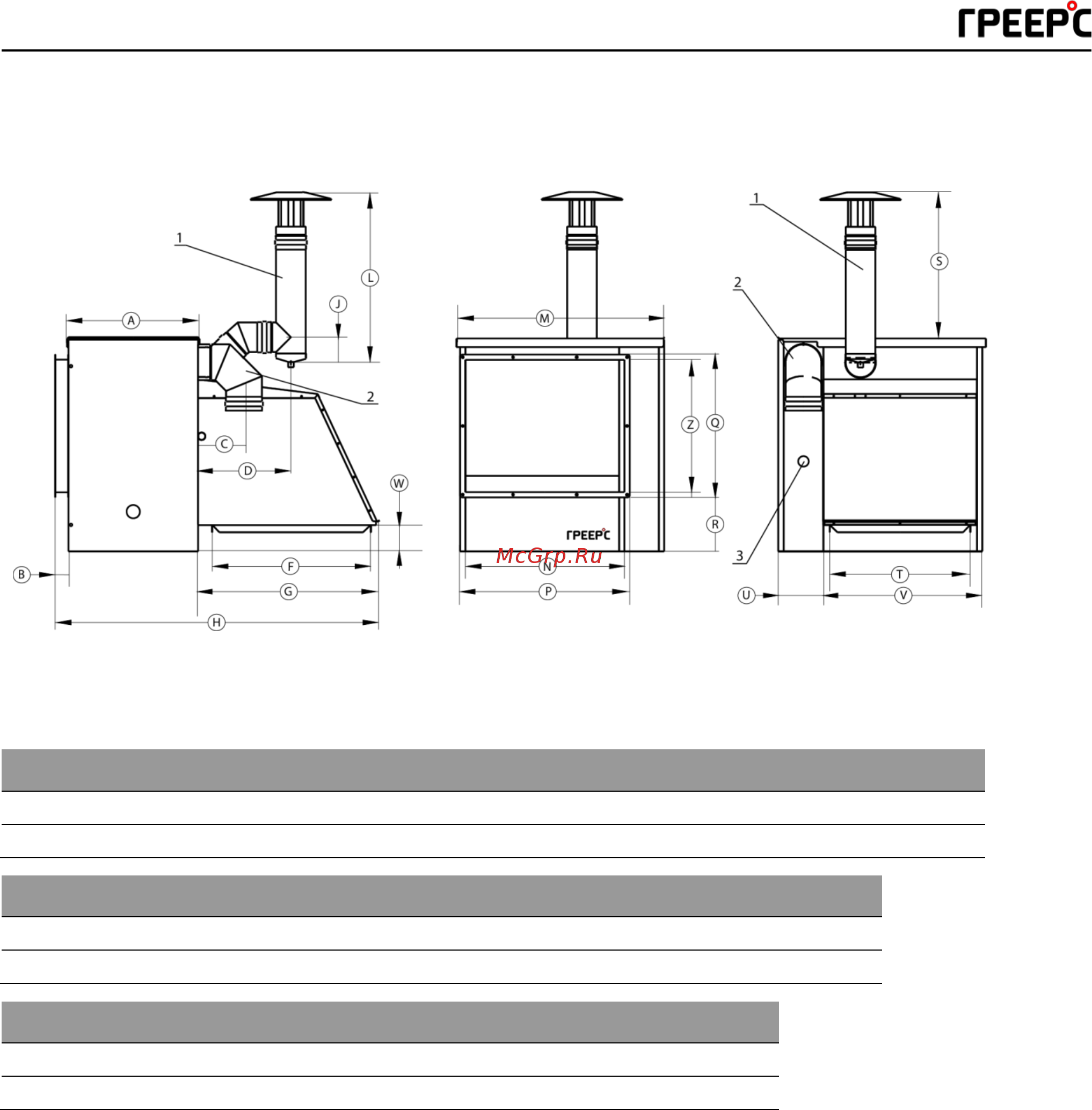

Габариты ГУ-40 и ГУ-60 с патрубком и раструбом для воздуха
Вид справа
Вид спереди
Вид сзади
1 – дымоход
2 – отбор воздуха горения
3 – газовое соединение
Модель
A
B
C
D
E
F
G
H
ГУ-40
500
50
175
350
51
602
684
1224
ГУ-60
500
50
175
350
51
602
684
1224
Модель
J*
L*
M
N
P
Q
R
ГУ-40
96
645
894
700
740
540
204,5
ГУ-60
96
645
1284
1100
1140
540
204,5
Модель
S*
T
U
V
W
Z
ГУ-40
552
644
172
690
100
500
ГУ-60
552
1034
172
1080
100
500
*значения приблизительные
Содержание
