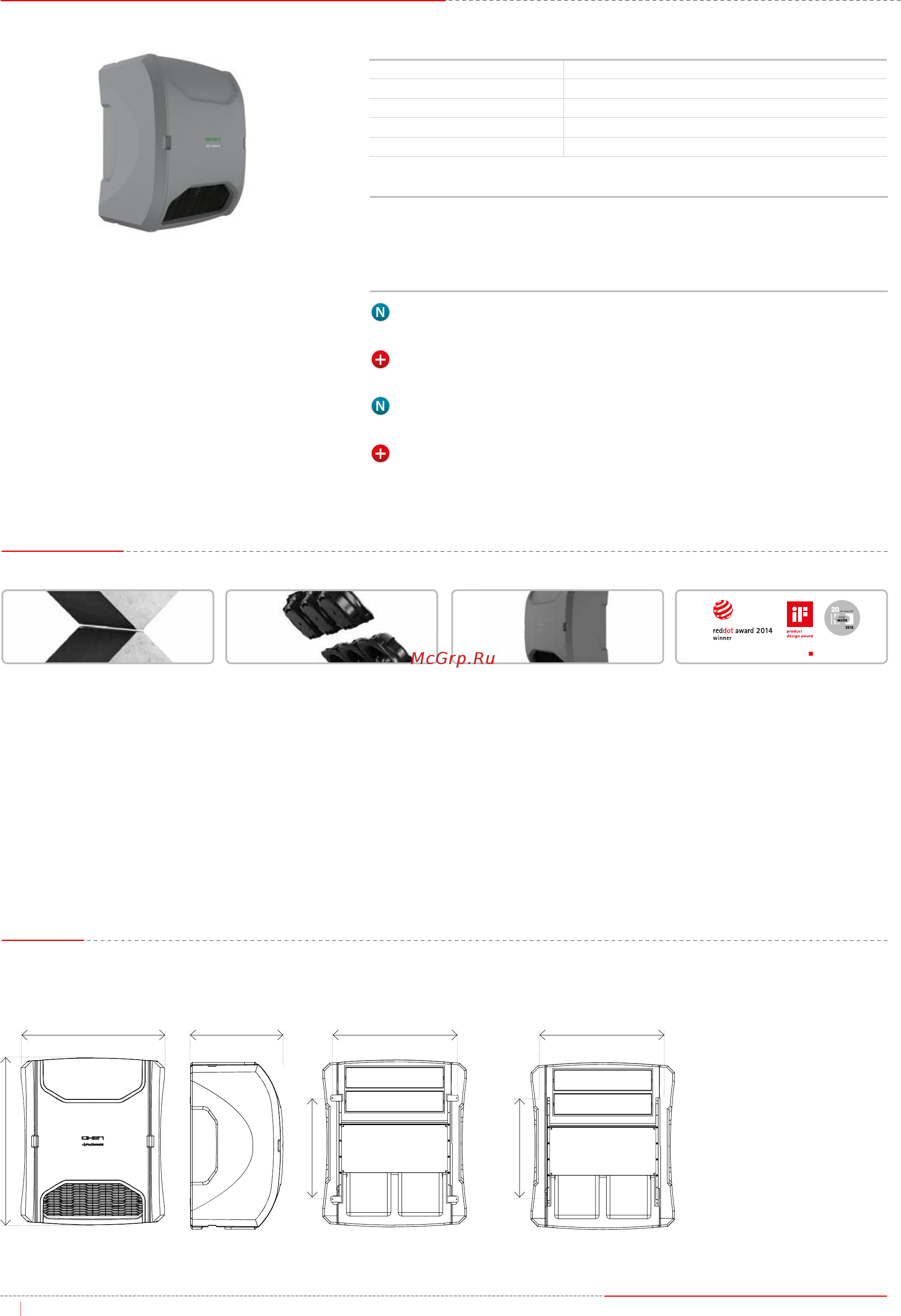

Бесканальная вентиляция с рекуперацией тепла
60
Вентиляция с рекуперацией тепла OXeN
Вентиляция с рекуперацией тепла OXeN
Производительность [м
3
/ч] 150–1200
КПД рекуперации тепла [%] до 78,9
Вес [кг] 67,2–73,4
Корпус EPP (вспененный полипропилен)
Цвет серый
1370
1180 760 1020 890
830
840
Для настенной установки:
OXeN X2-W-1.2-V
OXeN X2-N-1.2-V
Для установки под перекрытием:
OXeN X2-W-1.2-H
OXeN X2-N-1.2-H
Типы аппаратов:
X2-N-1.2-V – установка без дополнительного обогрева,
для настенной установки
X2-W-1.2-V – установка с дополнительным обогревом,
для настенной установки
X2-N-1.2-H – установка без дополнительного обогрева,
для установки под перекрытием
X2-W-1.2-H – установка с дополнительным обогревом,
для установки под перекрытием
Вентиляционная установка OXeN это:
• самый простой способ создания приточно-вытяжной
вентиляции с рекуперацией тепла,
• бесканальная система, которая позволяет значительно
понизить инвестиционные затраты,
• высокое КПД рекуперации тепла влияет на понижение
эксплуатационных затрат.
2014
MULTI-FAN TECHNOLOGY
В установке применены два
ряда вентиляторов, из которых
каждый состо
ит из 3 единиц.
Такое решение обеспечивает
равномерное распределение
воздуха на всей поверхности
теплообменника и тихую работу
аппарата.
РЕШЕНИЕ СТОЯЩЕЕ НАГРАД
Установка с рекуперацией тепла
OXeN признана образцом ком-
плексного проектирования пре-
стижных конкурсов в сфере ди-
зайна. Эксперты оценили проект
за качество, выбор материалов,
инновацию, функциональность и
эргономику пользования.
X
2
-FLOW
Высокое КПД рекуперации тепла,
благодаря применению двух пе-
рекрестноточных теплообменни-
ков. Теплообмениики выполнены
из алюминия, благодаря чему
обеспечивают высокую защиту
от воздействия коррозийной
среды.
ИННОВАЦИОННЫЙ КОРПУС
Корпус оборудования изготовлен
из очень прочного и одновремен-
но легкого материала вспененно-
го полипропилена (EPP).
Особые черты
Габариты
Применение:
Средние объекты, где возникает потребность в вентиляционной установке, но нет
необходимости применять канальную систему, например: автозаправочные станции,
магазины, мастерские, склады, спортивные залы и т. п.
