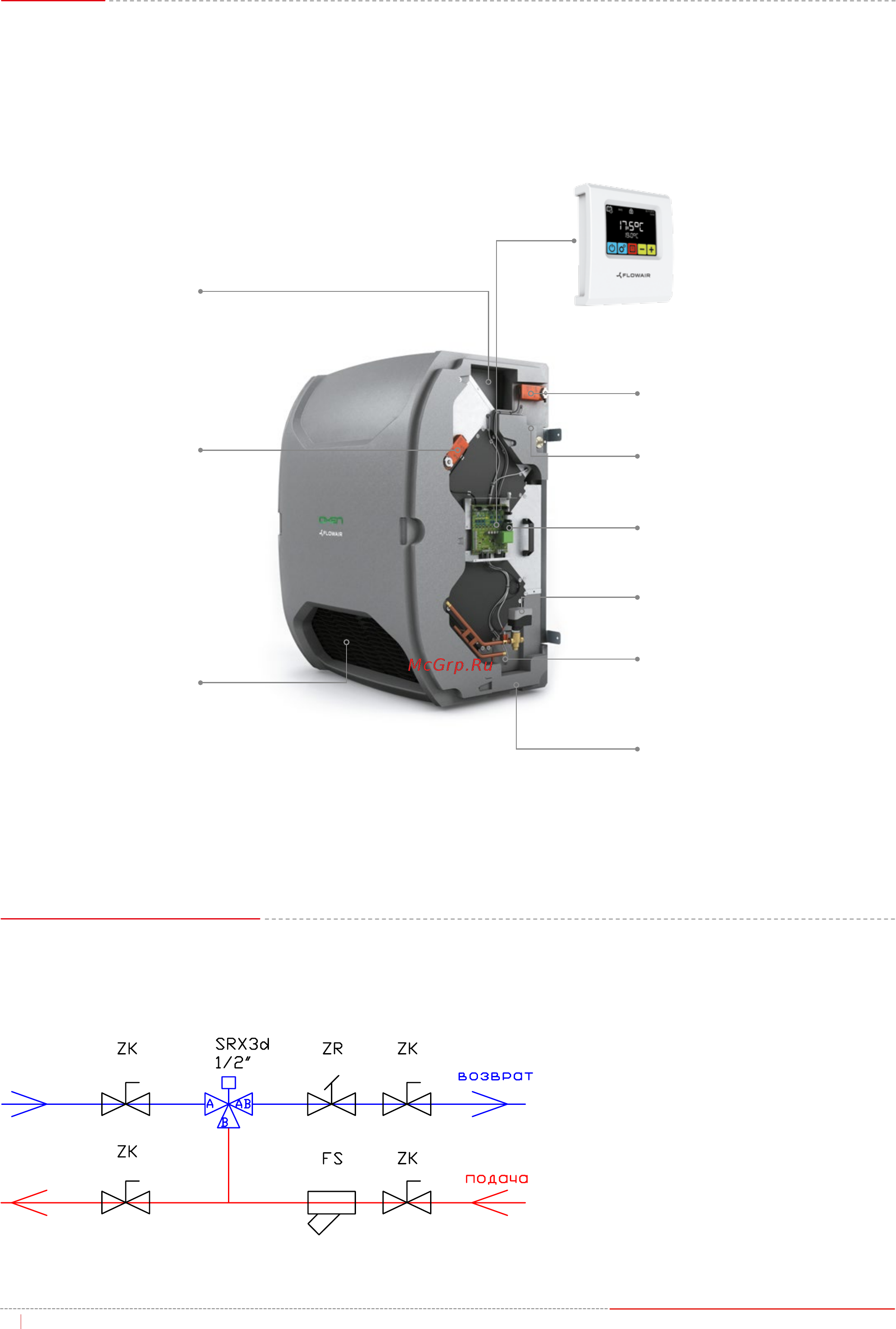

Бесканальная вентиляция с рекуперацией тепла
66
Сервопривод дроссельных
заслонок by–pass
T-box
командоконтроллер
с сенсорным дисплеем
Датчик температуры воздуха
входящего из помещения
Датчик температуры
теплоносителя
(только для OXeN X2-W-1.2-V/H)
3-ходовой клапан с сервоприводом
(только для OXeN X2-W-1.2-V/H)
Центральная система
питания и распределения
сигналов управления
Датчик температуры воздуха
выходящего из помещения
Вход и выход воздуха
защищены отсекающими
дроссельными заслонками,
управляемыми при помощи
сервопривода ON–OFF
Датчик температуры воздуха
входящего в аппарат
Датчик температуры
воздуха входящего
в помещение
Аппарат в стандартном исполнении оснащен полным комплектом управления и защиты. Контроль параметров работы осуществляется с помощью
командоконтроллера T-box.
Основные функции:
• плавное изменение производительности,
• поддержание постоянной температуры нагнетаемого воздуха,
• сервопривод дроссельных заслонок by–pass – обеспечивает приток наружного
воздуха без рекуперации тепла „free-cooling” / „free-heating”,
• сигнализация об уровне загрязнения фильтров.
Автоматика
OXeN
Гидравлическое подключение вентиляции с рекуперацией тепла OXeN
Гидравлическое подключение
ZK - запорный клапан
FS - сетчатый фильтр
ZR - балансировочный клапан
SRX3d - 3-х ходовой клапан с 3-х
точечным приводом (стандартное
исполнения OXEN X2-W)
