Бесканальная вентиляция с рекуперацией тепла
65
Подпотолочный монтаж
Монтаж

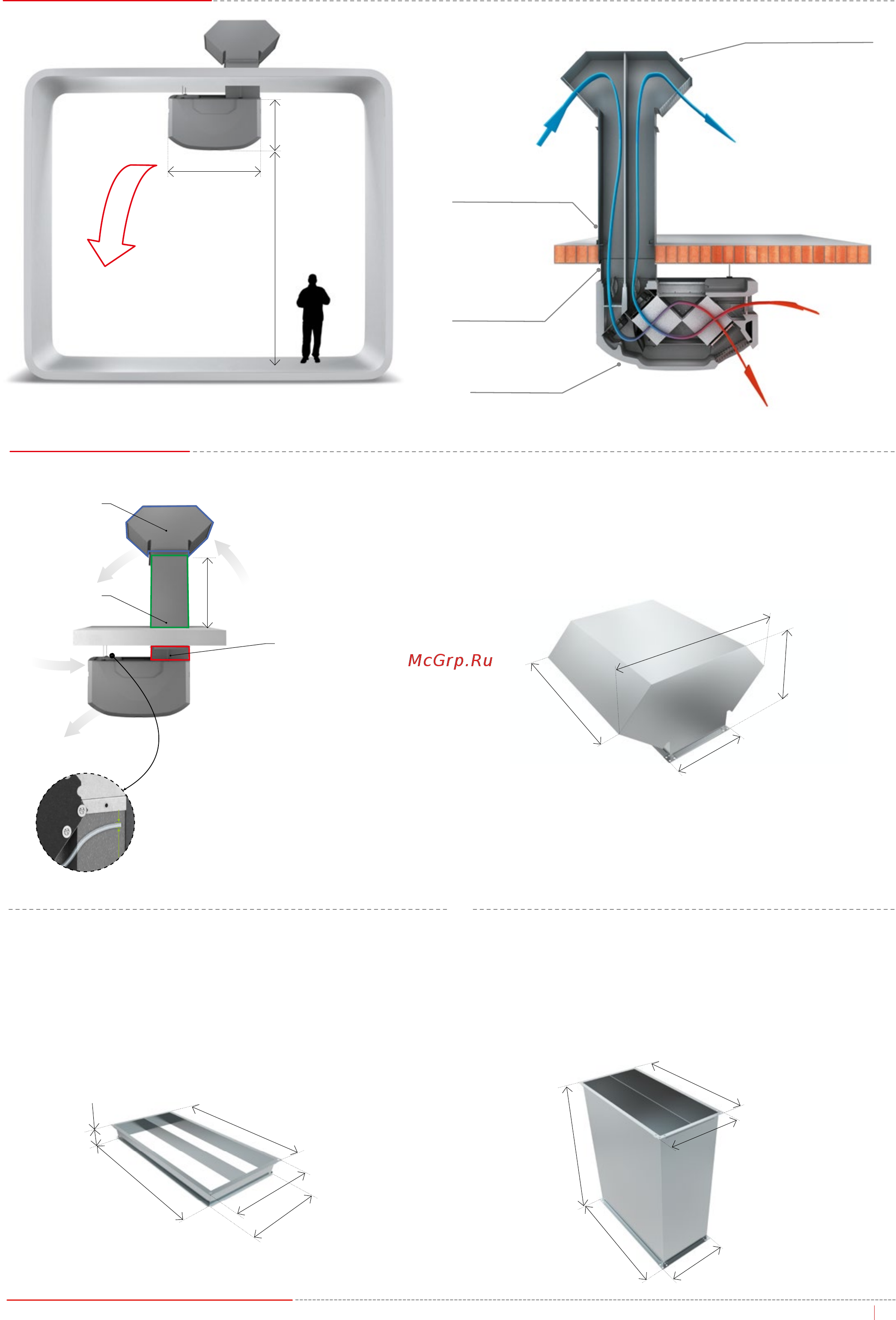

Монтажные элементы
Конденсат удаляется
с помощью встроенного
насоса.
0,4-1,5
м
Ø 9 mm
OxE-H
OxS-H
OxC2-H
Необходимо выполнить
жестяные работы и уплотнение
крыши.
3,0–5,0
м
OxS-H
Материал: оцинкованная сталь
Вес: 14,8 кг
Установка для забора/выброса воздуха для монтажа под
перекрытием.
880
400
500
800
OxE-H
Материал: оцинкованная сталь
Вес: 19,0 кг
Удлиняющий канал.
840
1000
840
400
400
OxC2-H
Материал: гальванизированная сталь
Вес: 3,5 кг
Внутренний элемент соединяющий с удлинительным модулем OxE-H.
820
100
840
400
385
1370
760
OXeN
с автоматикой
OxC2-H
соединяющая панель
OxE-H
удлиняющая панель
OxS-H
установка
для забора/выброса
воздуха
вход воздуха
выход воздуха
вытяжка воздуха
из помещения
приток воздуха
в помещение
OXeN
