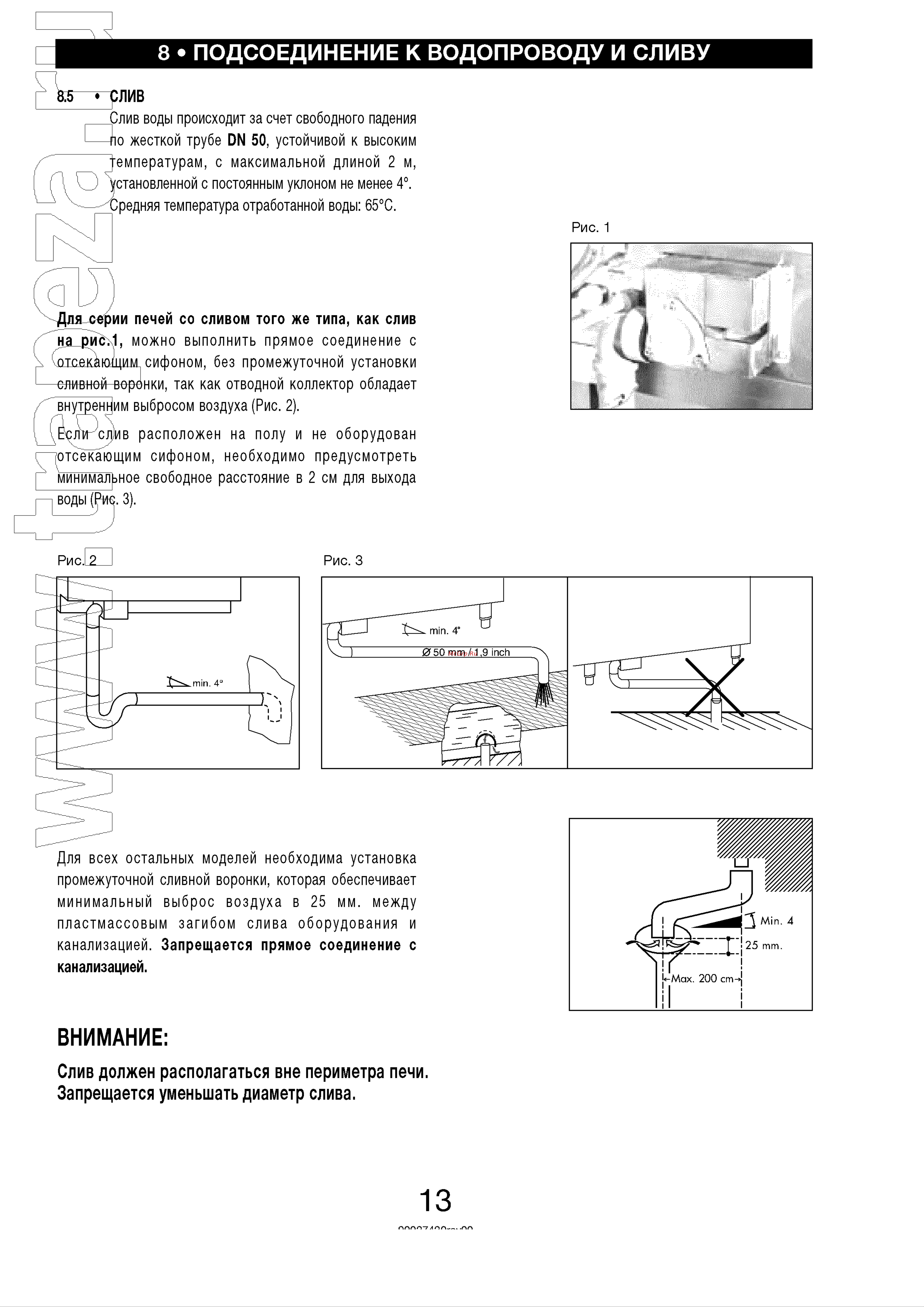

рлив Слив воды происходит за счет свободного падения по жесткой трубе ОМ 50 устойчивой к высоким Температурам с максимальной длиной 2 м установленной с постоянным уклоном не менее 4 Средняя температура отработанной воды 65 С Рис 1 печей со сливом того же типа как слив можно выполнить прямое соединение с сифоном без промежуточной установки п или нки так как отводной коллектор обладает илиопии внутренним выбросом воздуха Рис 2 АПН м сфив расположен на полу и не оборудован отсекающим сифоном необходимо предусмотреть минимальное свободное расстояние в 2 см для выхода Для всех остальных моделей необходима установка промежуточной сливной воронки которая обеспечивает минимальный выброс воздуха в 25 мм между пластмассовым загибом слива оборудования и канализацией Запрещается прямое соединение с канализацией ВНИМАНИЕ Слив должен располагаться вне периметра печи Запрещается уменьшать диаметр слива 13
