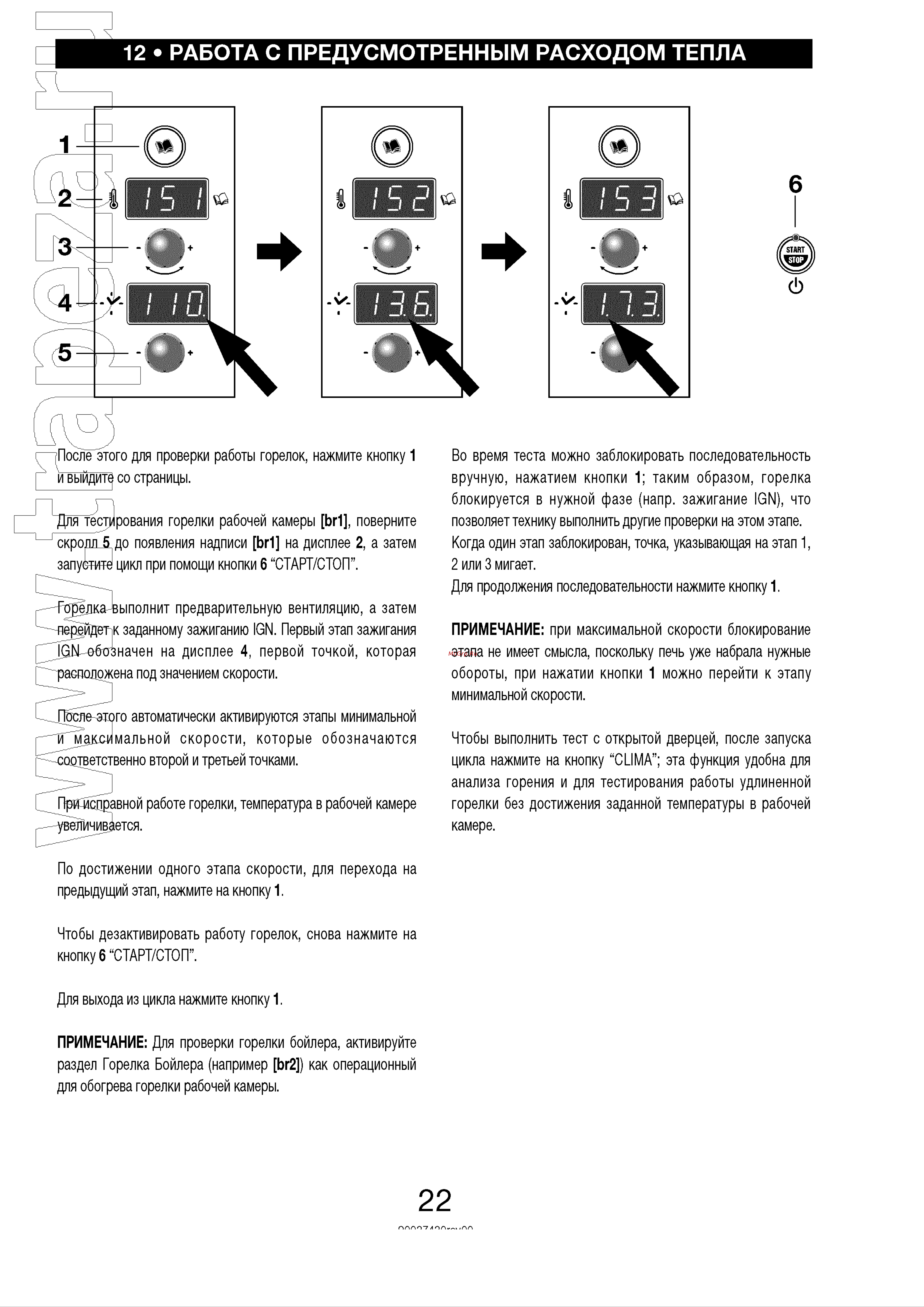

12 РАБОТА С ПРЕДУСМОТРЕННЫМ РАСХОДОМ ТЕПЛА START STOP IT Ó После этого для проверки работы горелок нажмите кнопку 1 и выйдите со страницы Длятестирования горелки рабочей камеры Ьг1 поверните скродлб до появления надписи Ьг1 на дисплее 2 а затем запустите цикл при помощи кнопки 6 СТАРТ СТОП Горелка выполнит предварительную вентиляцию а затем 2 перейдет к заданному зажиганию ЮМ Первый этап зажигания ЮЫ обозначен на дисплее 4 первой точкой которая расположена под значением скорости После этого автоматически активируются этапы минимальной и максимальной скорости которые обозначаются соответственно второй и третьей точками Причйтравной работе горелки температура в рабочей камере увеличивается Во время теста можно заблокировать последовательность вручную нажатием кнопки 1 таким образом горелка блокируется в нужной фазе напр зажигание ЮИ что позволяет технику выполнить другие проверки на этом этапе Когда один этап заблокирован точка указывающая на этап 1 2 или 3 мигает Для продолжения последовательности нажмите кнопку 1 ПРИМЕЧАНИЕ при максимальной скорости блокирование этапа не имеет смысла поскольку печь уже набрала нужные обороты при нажатии кнопки 1 можно перейти к этапу минимальной скорости Чтобы выполнить тест с открытой дверцей после запуска цикла нажмите на кнопку CLIMA эта функция удобна для анализа горения и для тестирования работы удлиненной горелки без достижения заданной температуры в рабочей камере По достижении одного этапа скорости для перехода на предыдущий этап нажмите на кнопку 1 Чтобы дезактивировать работу горелок снова нажмите на кнопку 6 СТАРТ СТОП Для выхода из цикла нажмите кнопку 1 ПРИМЕЧАНИЕ Для проверки горелки бойлера активируйте раздел Горелка Бойлера например Ьг2 как операционный для обогрева горелки рабочей камеры Г Г Г П 7 Л Г Г
