ENGLISH
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
11 17

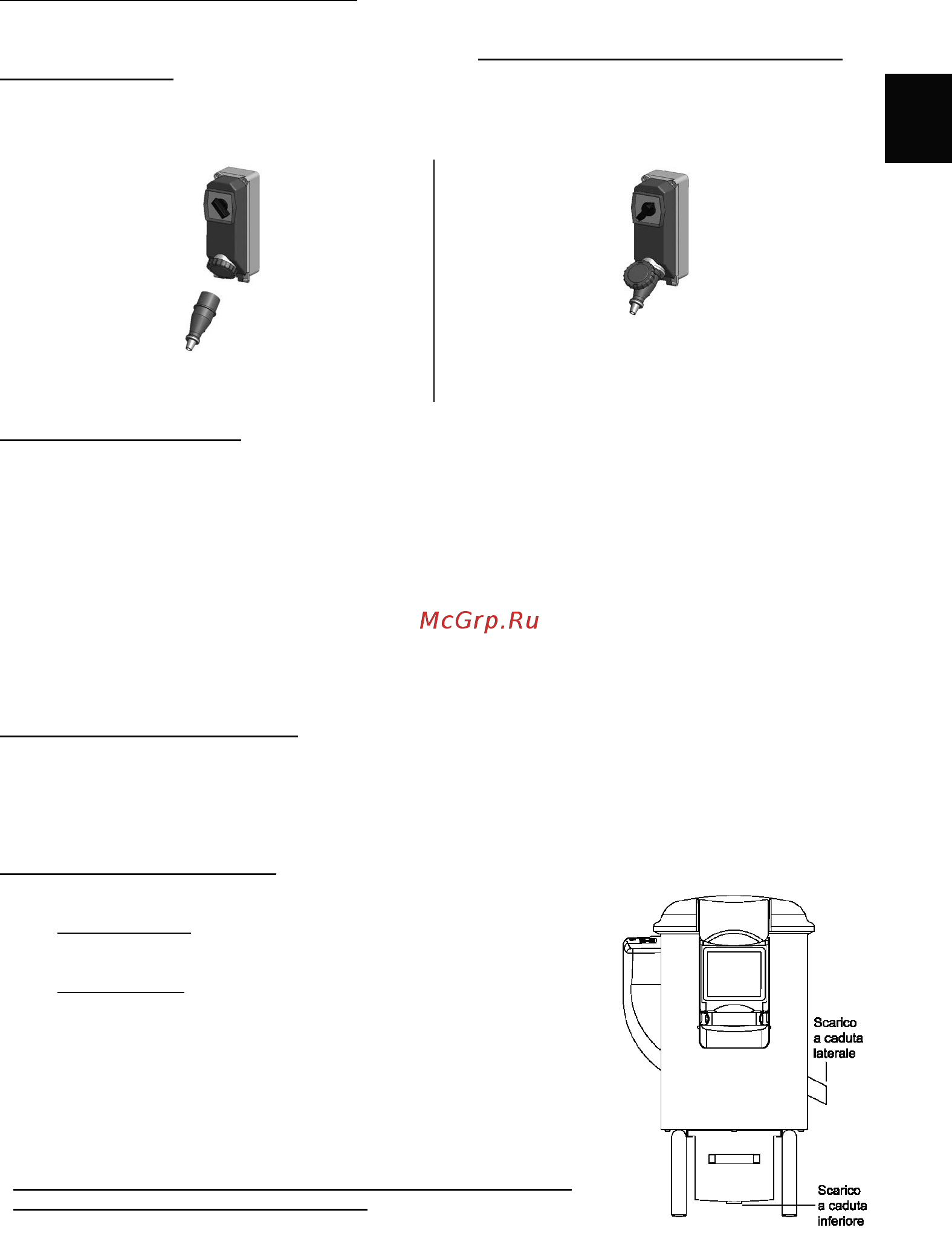

ELECTRIC FEEDING SECTIONING DEVICE
The feeding sectioning device, as comparable from what described in the power circuits diagram delivered with the electric
equipment, is supplied for the machine feeding unique source.
In case of incompatibility between the net socket and the device plug change the socket with another type suitable from
maintenance personnel.
The feeding sectioning device allows separating (insulate) the machine electric equipment from the feeding, with the aim to
make possible the interventions fulfillment without electric shocks risks.
The sectioning device presents two possible positions:
OFF o “disconnected”, the electric equipment results sectioned from
the electric feeding
ON o “connected”, the electric equipment results connected to the
electric feeding
DRINKING WATER FEEDING
The drinking water feeding connection must be in conformance with the country pertinent legislation where is used. The
feeding must so present the following technical prescriptions:
1. the machine must be connected to a drinking water piping.
2. the flexible pipe must be connected to a tap for the water opening and closure.
3. for the protection against the over pressures, a protection device must be foreseen coordinated with the machine
drinking water system, with the aim to respect the legislative and regulation disposal using in the installation country,
4. the connection manifold sizes of the flexible pipe in endowment, the flux pressure and the water temperature are
showed in the technical data table. If the pressure is superior to the maximum agreed, a pressure reducer valve must be
assembled,
5. after having performed the connection open slowly the tap to verify that the connection is hermetic. Eventually correct
the gasket seat and the connector,
6. the drinking water flexible pipe for the feeding must be made pass in the spaces prepared from You and adequately
protected.
Drinking water feeding sectioning device
The feeding sectioning device isn’t supplied and must be prepared from the user.
It must be n.1 tap for the water opening a closure. The tap must be supplied of adequate connector to be able to screw the
pipe union with the supplied flexible pipe seal.
The feeding sectioning device allows separating (insulate) the machine drinking water equipment from the feeding, with
the aim to make possible the interventions fulfillment without water splashes.
WATER AND DROSS DISCHARGE
The machine allows alternatively to discharge the water and the product working
dross in two ways:
1. with inferior fall,
the machine must be simply placed above a drain well
having care to verify that the dross drawer discharge hole is aligned with
the well,
2. with lateral fall,
(standard in the 5 kg table top version).in this case the
lateral discharge collector must be connected to a pipe (not supplied) that
must discharge a well with drain. Before the discharging in the well a
filter must be installed that can separate the dross coming from the basin,
from the discharged water. From the connection point to the lateral
collector to the insertion point in the water harvest system (well with
drain), the pipe must not present folds, reclimbing or curves that can
prevent the water fall run off. The discharge pipe must be made pass in the
spaces prepared from You and adequately protected.
The discharge water from the machine isn’t drinking, so it must be
conveyed directly towards floor harvest systems.
