ITALIANO
ITALIANO
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
5 17
DATI TECNICI E COSTRUTTIVI
DATI TECNICI
CARATTERISTICHE
Modello 5 kg Modello 10 kg Modello 18 kg
Potenza motore pelapatate (kW) / (Hp) 0,37kW / 0,50Hp 0,55kW / 0,75Hp 0,90kW / 1,2 Hp
Potenza motore puliscicozze (kW) / (Hp) 0,35kW / 0,50Hp 0,35kW / 0,50Hp 0,65kW / 0,90Hp
Numero giri piatto pelapatate 270 320 320
Numero giri piatto puliscicozze 145 180 180
Produzione oraria pelapatate (kg/h) 150 300 500
Produzione oraria puliscicozze (kg/h) 75 150 250
Lunghezza tubo flessibile di allaccio acqua potabile (mm) 1500 1500 1500
Allaccio di alimentazione del tubo flessibile ¾
“
¾
“
¾
“
Pressione acqua potabile di alimentazione (bar) 0,2 – 10 0,2 – 10 0,2 – 10
Temperatura dell’acqua 5°C – 20°C 5°C – 20°C 5°C – 20°C
Diametro collettore scarico a caduta laterale (mm) 50 50 50
Diametro collettore scarico a caduta inferiore (mm) 40 40 40
Massa (kg) 35 / 28 da banco 40 45

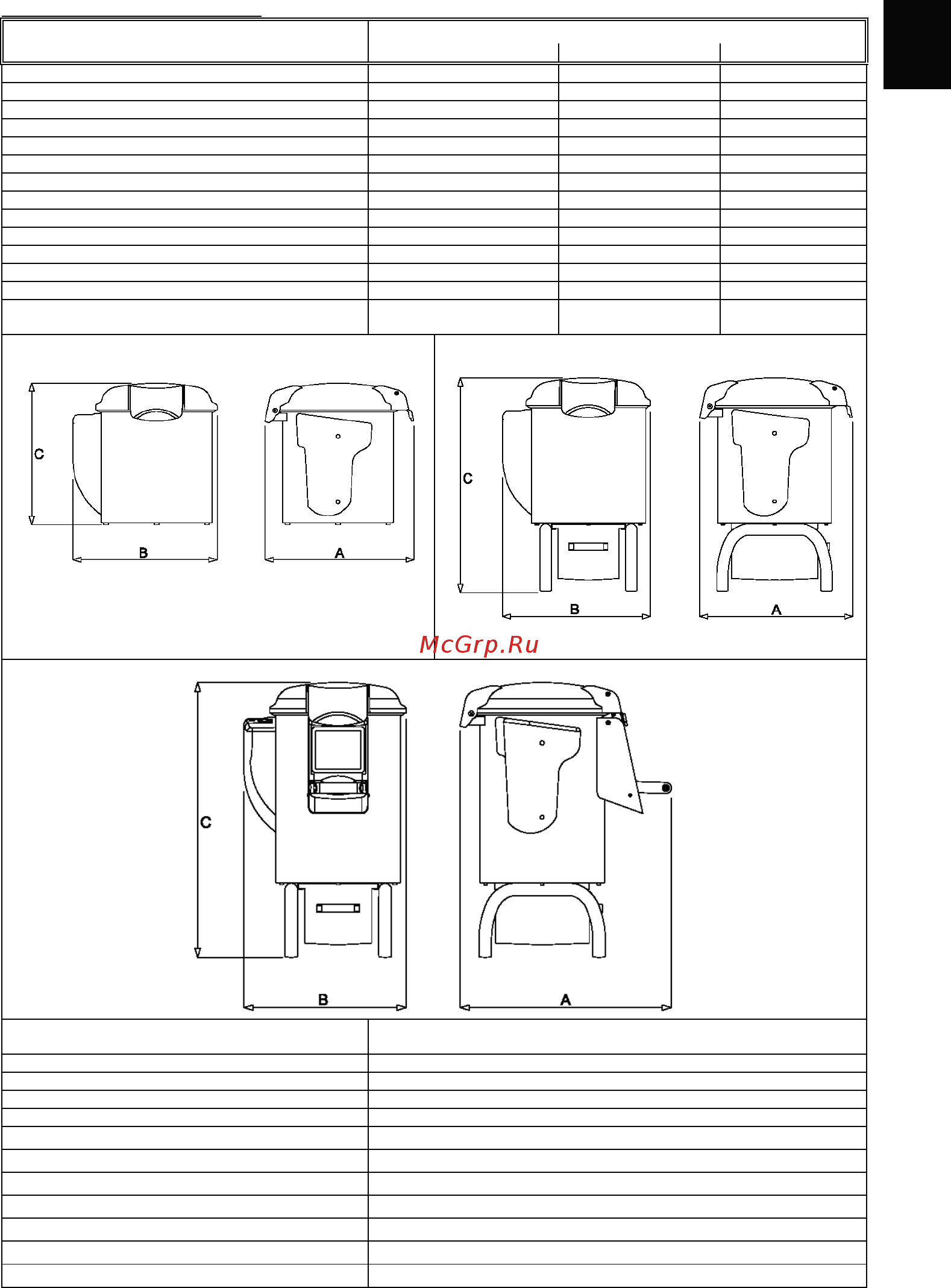

Dimensioni ingombro A x B x C (mm) 520x530x700
Da banco 520x530x520
660x530x850 660x530x950
VERSIONE DA BANCO 5Kg
Livello di potenza acustica continuo equivalente
ponderato A
Minore di 70dBA
Natura della corrente - Frequenza Cfr. targa della macchina
Corrente a pieno carico Cfr. targa della macchina
Tensione nominale d’impiego Cfr. targa della macchina
Tensione dei circuiti ausiliari AC 24V – DC 24V
Massa e neutro TT e TN
Grado di protezione IP X4
Luogo d’impiego All’interno
Posizionamento della macchina
A terra in corrispondenza di pozzetto con piletta per la raccolta delle acque
Temperatura aria ambiente max +40°C
Illuminazione minima richiesta 500 lux
Conformità direttive di prodotto
98/37/CE, 2006/95/CE, 2004/108/CE, Reg. 1935/2004, Reg. 2028/2006
