ESPAÑOL
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
5 17

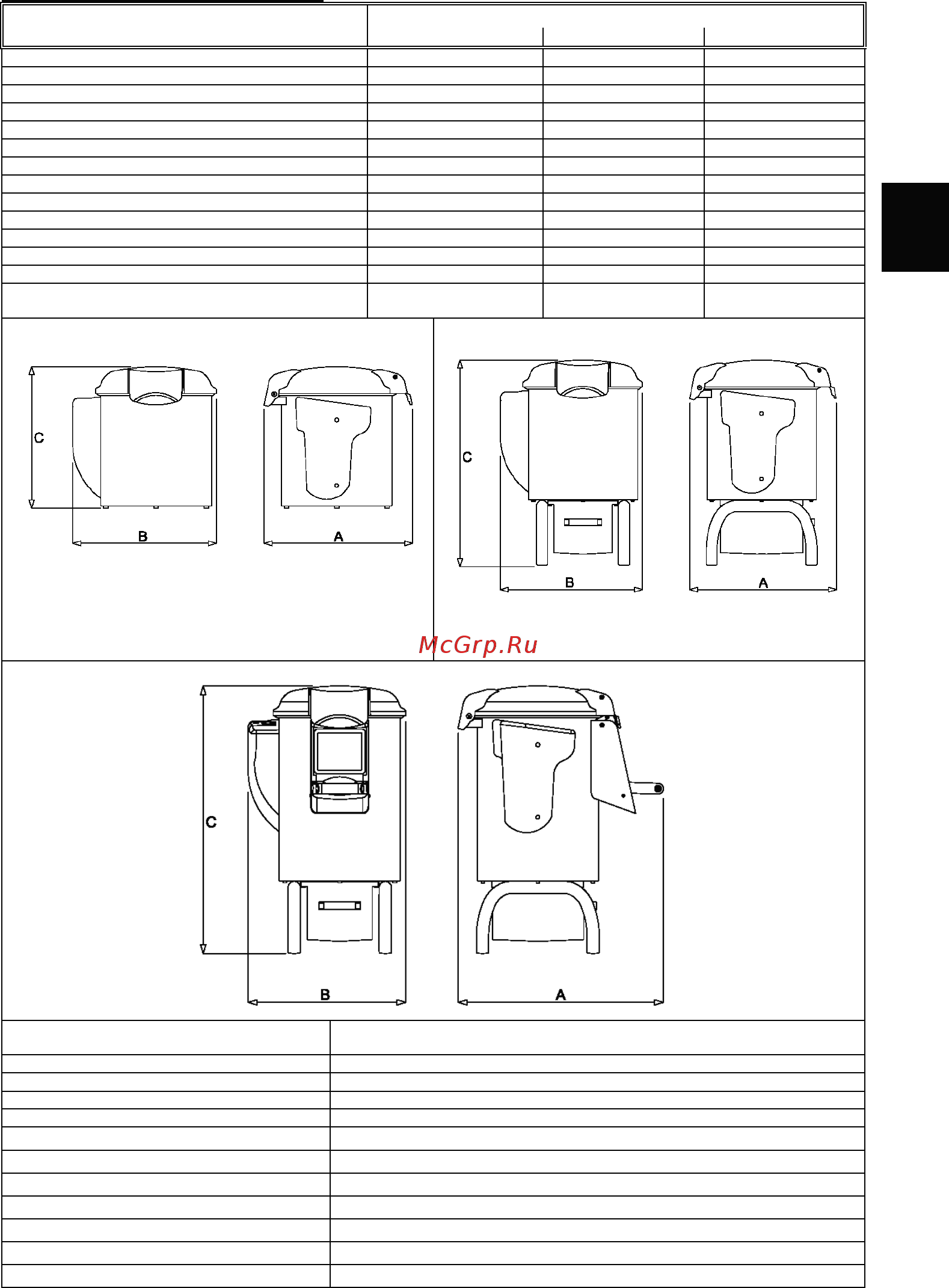

DATOS TÉCNICOS Y CONSTRUCTIVOS
DATOS TECNICOS
CARACTERISTICAS
Modelo 5 kg Modelo 10 kg Modelo 18 kg
Potencia motor pelapatatas (kW) / (Hp) 0,37kW / 0,50Hp 0,55kW / 0,75Hp 0,90kW / 1,2 Hp
Potencia motor limpiamejillones (kW) / (Hp) 0,35kW / 0,50Hp 0,35kW / 0,50Hp 0,65kW / 0,90Hp
Numero vueltas plato pelapatatas 270 320 320
Numero vueltas plato limpiamejillones 145 180 180
Producción horaria pelapatatas (kg/h) 100 300 500
Producción horaria limpiamejillones (kg/h) 50 150 250
Largo tubo flexible de abrocho agua potable (mm) 1500 1500 1500
Abrocho de alimentación del tubo flexible ¾
“
¾
“
¾
“
Presión agua potable de alimentación (bar) 0,2 – 10 0,2 – 10 0,2 – 10
Temperatura del agua 5°C – 20°C 5°C – 20°C 5°C – 20°C
Diámetro colector descargue a caída lateral (mm) 50 50 50
Diámetro colector descargue a caída inferior (mm) 40 40 40
Masa (kg) 35 / 28 para banco 40 45
Dimensiones obstruido A x B x C (mm)
520x530x700
para banco 520x530x520
660x530x850 660x530x950
PARA BANCO 5 Kg
Nivel de potencia acústica continúo equivalente
ponderado A.
Minor de 70dBA
Naturaleza de la corriente - Frecuencia Cfr. placa de matrícula de la máquina
Corriente a llena carga Cfr. placa de matrícula de la máquina
Tensión nominal de empleo Cfr. placa de matrícula de la máquina
Tensión de los circuitos auxiliares AC 24V – DC 24V
Masa y neutro
TT e TN
Grado de protección
IP X4
Lugar de empleo
interior
Posicionamiento de la máquina
A tierra en correspondencia de pozuelo con pileta por la colección de las aguas
Temperatura aire entorno max
+40°C
Iluminación mínima solicitada
500 lux
Conformidad directivas de producto
98/37/CE, 2006/95/CE, 2004/108/CE, Reg. 1935/2004, Reg. 2028/2006
