Fama FP 101 с фильтром CF [77/109] Technische und bautechnische daten
![Fama FP 101 с фильтром CF [77/109] Technische und bautechnische daten](/views2/1321300/page77/bg4d.png)
DEUTSCH
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
5 17

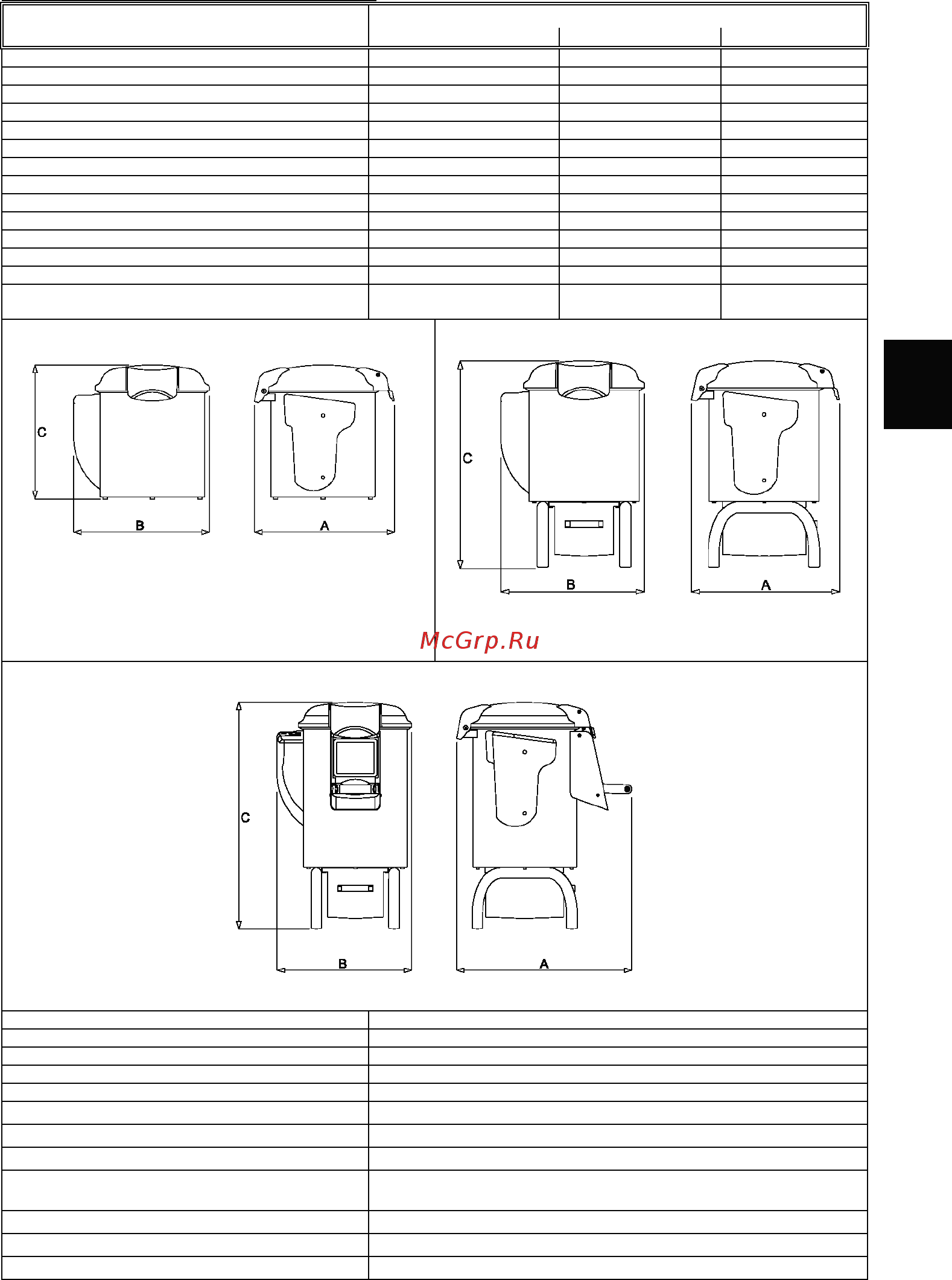

TECHNISCHE UND BAUTECHNISCHE DATEN
TECHNISCHE DATEN
EIGENSCHAFTEN
Modell 5 kg Modell 10 kg Modell 18 kg
Motorleistung Kartoffelschäler (kW) / (Hp) 0,37kW / 0,50Hp 0,55kW / 0,75Hp 0,90kW / 1,2 Hp
Motorleistung Muschelwäscher (kW) / (Hp) 0,35kW / 0,50Hp 0,35kW / 0,50Hp 0,65kW / 0,90Hp
Anzahl Umdrehungen Scheibe Kartoffelschäler 270 320 320
Anzahl Umdrehungen Scheibe Muschelwäscher 145 180 180
Stundenleistung Kartoffelschäler (kg/Std.) 100 300 500
Stundenleistung Muschelwäscher (kg/Std.) 50 150 250
Schlauchlänge Trinkwasserzulauf (mm) 1500 1500 1500
Schlauchanschluss ¾
“
¾
“
¾
“
Druck Trinkwasserzulauf (bar) 0,2 – 10 0,2 – 10 0,2 – 10
Wassertemperatur 5°C – 20°C 5°C – 20°C 5°C – 20°C
Durchmesser seitliches Abwasserrohr (mm) 50 50 50
Durchmesser unteres Abwasserrohr (mm) 40 40 40
Masse (kg) 35 / 28 Tisch-modell 40 45
Abmessungen A x B x C (mm)
520x530x700
Tisch-modell 520x530x520
660x530x850 660x530x950
TISCH MODELL 5 Kg
A-bewerteter äquivalenter Dauerschalldruckpegel Unter 70 dBA
Strombeschaffenheit - Frequenz Siehe Typenschild am Gerät
Stromaufnahme bei Vollast Siehe Typenschild am Gerät
Nominale Betriebsspannung Siehe Typenschild am Gerät
Spannung Hilfskreise AC 24V – DC 24V
Masse und Neutralleiter TT und TN
Schutzgrad IP X4
Anwendungsort Innenraum
Gerätaufstellung
Am Boden, über einer Wassergrube und mit entsprechendem Ablauf zur
Wasserentsorgung
Max. Lufttemperatur +40°C
Min. erforderliche Beleuchtung 500 lux
Konformität Produktrichtlinien
98/37/EG, 2006/95/EG, 2004/108/EG, Verordn. 1935/2004, Verordn.
