ATESY Диксон СТХ-3/1670М с ящиками (внутренний агрегат) [8/16] Схема электрическая принципиальная

СТХ.12.000.000 РЭ изм.02

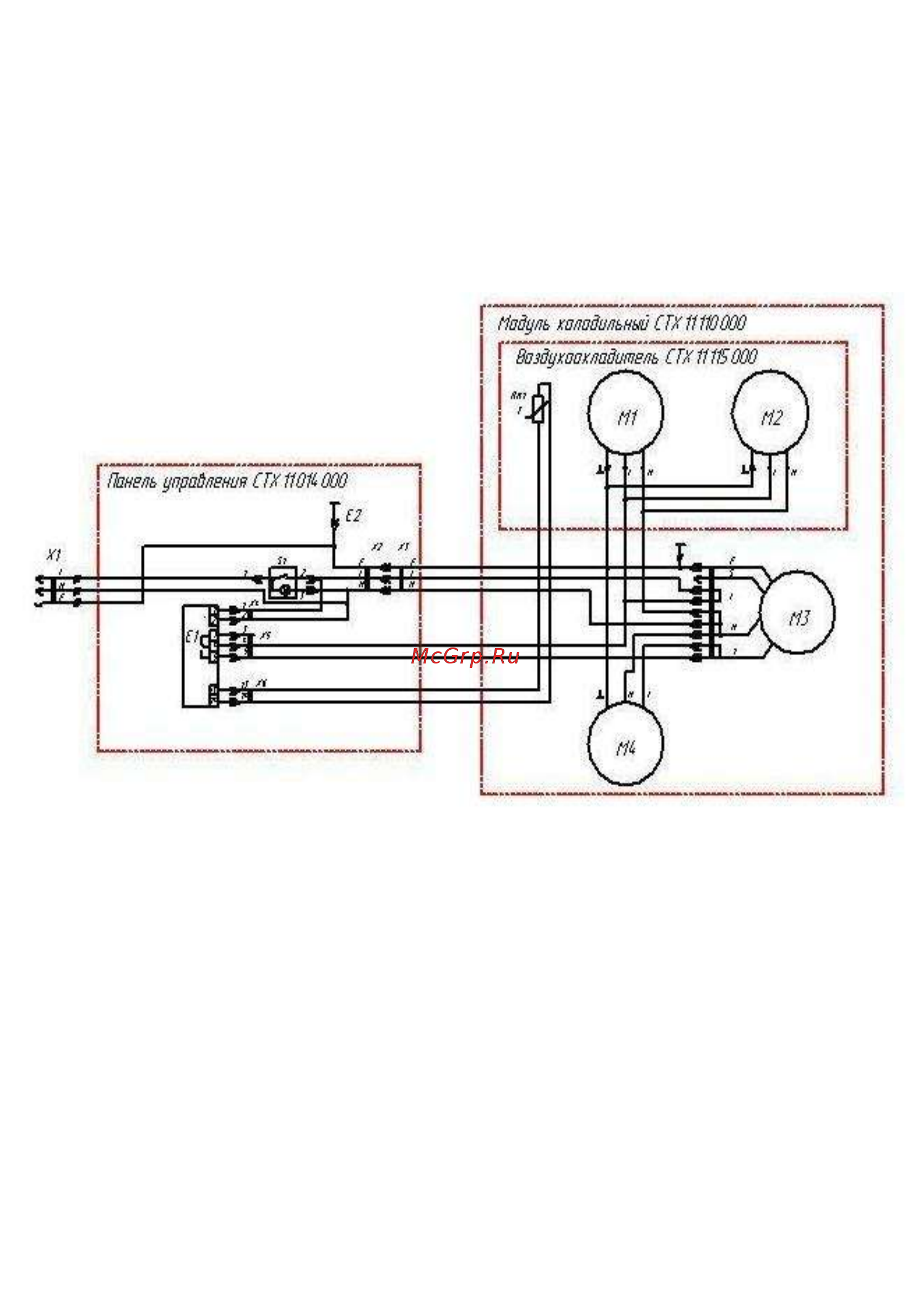

6. Схема электрическая принципиальная.

Условные обозначения на электрической схеме:

Е1- Электронный терморегулятор Danfoss ЕКС 102а

X1 - Евровилка

X2 - Колодка клеммная на 3 кл. (10А)

Х3, Х4, Х5 - разъемы электронного терморегулятора

М1, М2 - Вентиляторы воздухоохладителя

М3 - Компрессор

М4 - Вентилятор конденсатора

РК1 - Датчик температуры

S1- Выключатель MD 0401/L/А03/Т6
