2. Конструкция мясорубки
2.1. ОБЩЕЕ ОПИСАНИЕ
Мясорубки HM-12/HM-22В/HM-22A спроектированы и изготовлены, гарантируя:
Максимальную безопасность при эксплуатации, очистке и техническом
обслуживании прибора;
Максимальную санитарию благодаря тщательному подбору материалов,
контактирующих с пищей, и благодаря устранению любых острых или
грубых краев, касающихся пищи, поэтому очистка легка и основательна;
Прибор легко разбирать
Конструкция и компоненты крепки и устойчивы
Максимально сниженный уровень шума благодаря зубчатой передаче и
резервуару с маслом
Легкое обращении
2.2. КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
Модели HM-12/HM-22В/HM-22A изготавливаются из нержавеющего сплава
алюминия для пищевых приборов. Данные металлы идеальны с точки зрения гигиены,
они также кислото- и солестойкие и защищены от ржавчины.
2.3. КОМПОНЕНТЫ ПРИБОРА

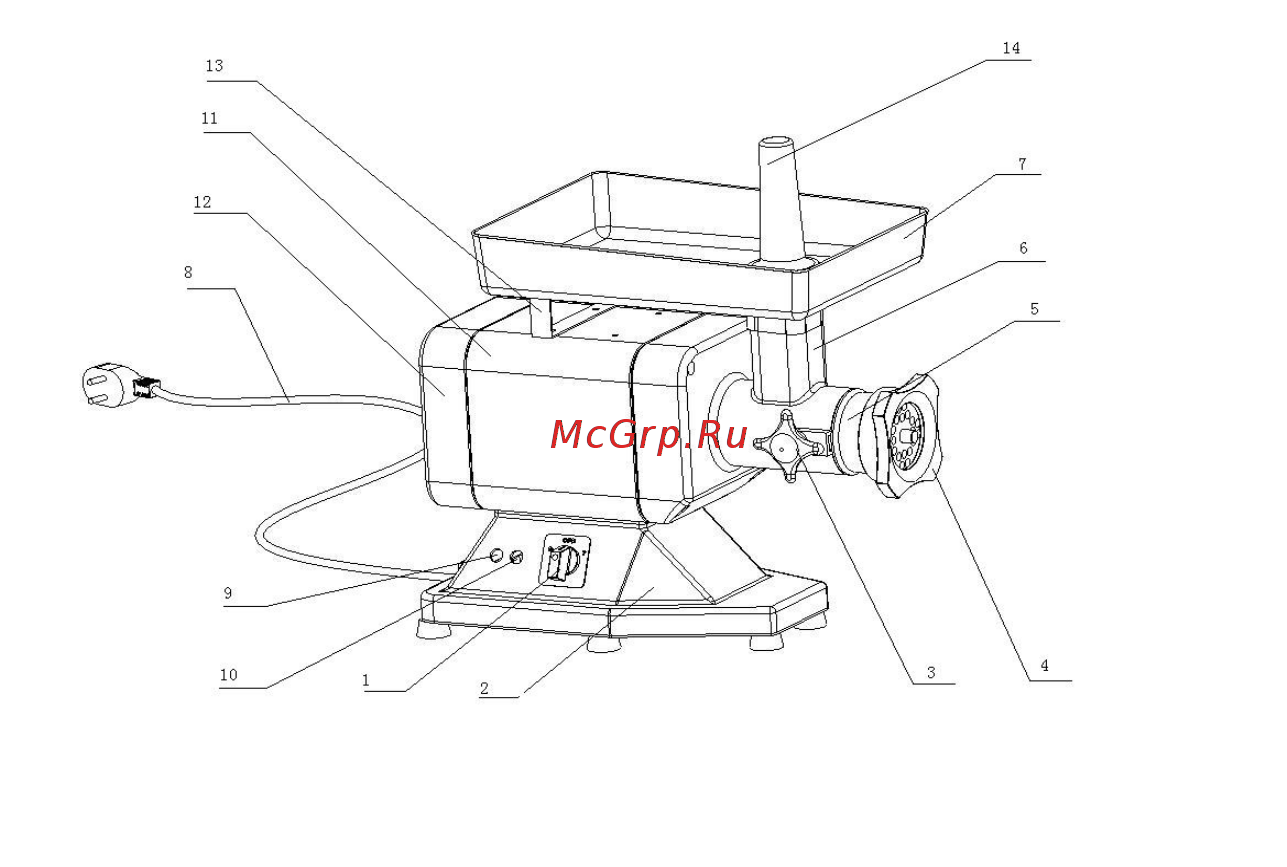

РИС 1- Общий вид моделей HM-12/HM-22В/HM-22A
