Как отрегулировать направление воздушного потока? (Настройка заборавоздуха
снизу внутреннего блока).
ПРЕДУПРЕЖДЕНИЕ
Все рисунки в данном руководстве предназначены только для пояснения. Их содер-
жание может незначительно отличаться от приобретенного вами кондиционера (в зави-
симости от модели). Фактические размеры имеют приоритет.
!
Т
аблица 5-2
Габаритные размеры Воздуховыпускное отверстие
Воздухозаборное
отверстие
Крепежные
размеры
ABCDEFGH I JKLM
12, 18
920 210 635 570 65 713 35 119 815 200 80 960 350
24
1140 210 635 570 65 933 35 119 1035 200 80 1180 350
920 270 635 570 65 713 35 179 815 260 20 960 350
30~36
1140 270 775 710 65 933 35 179 1035 260 20 1180 490
42~60
1200 300 865 800 80 968 40 204 1094 288 45 1240 500

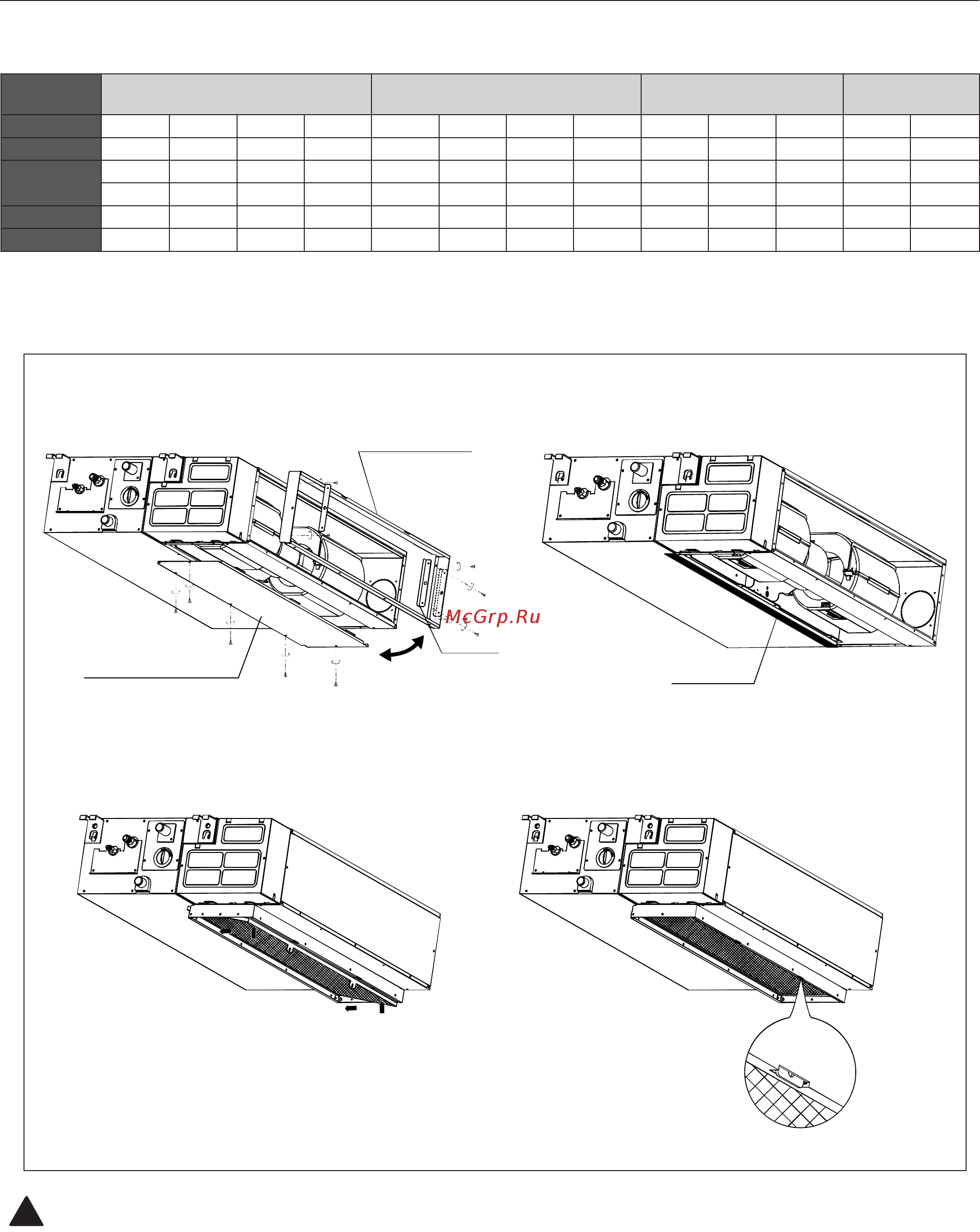

1. Снимите заглушку и воздухозаборный фланец, отсоедините
скобы.
3. Установите воздушный фильтр, для чего поместите его под
небольшим наклоном в воздухозаборный фланец и прижмите.
2. Наклейте прилагаемую уплотнительную ленту как показа -
но на рисунке, после чего поменяйте местами заглушку и
воздухозаборный фланец.
4. Фильтр должен зафиксироваться защёлками воздухоза -
борного фланца. Установка завершена.
Фланец возвратного воздуха
Боковая направляющая
Вентиляционная панель
Пористая уплотнительная
прокладка
Рис. 5-9
11
