ПРОВЕРКА СОСТОЯНИЯ И ПЕРЕНОСКА БЛОКА
При поставке устройства проверьте целостность упаковки; обо всех повреждениях
следует незамедлительно сообщить дилеру.
При переноске оборудования принимайте во внимание следующее.
1. Устройство хрупко, переносите блок с осторожностью.
Во избежание выхода из строя компрессора не переворачивайте оборудование.
2. Перед переноской заранее спланируйте маршрут перемещения оборудования.
3. По возможности, переносите оборудование в оригинальной упаковке.
4. При подъеме оборудования всегда используйте защитные устройства для пред-
отвращения повреждений от ремней и учитывайте положение центра тяжести устрой-
ства.
МОНТАЖ ВНУТРЕННЕГО БЛОКА
5.1 Место установки
Внутренний блок следует устанавливать в месте, отвечающем следующим
требованиям.
• Наличие достаточного пространства для монтажа и сервисного обслуживания.
• Потолок должен быть горизонтален и выдерживать вес внутреннего блока.
• Входные и выходные отверстия не должны быть перекрыты, влияние наружного воз-
духа должно быть минимальным.
• Поток воздуха должен охватывать все помещение.
• Соединительный и дренажный трубопроводы должны быть проложены свободно.
• Недопустимо прямое воздействие тепла от обогревателей.
ПРЕДУПРЕЖДЕНИЕ
Во избежание искажения изображения и звука внутренний и наружный блоки, кабель
питания, а также соединительные кабели должны находиться на расстоянии не менее 1
!
6
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • канальные кондиционеры GC-DN18-60HWN1

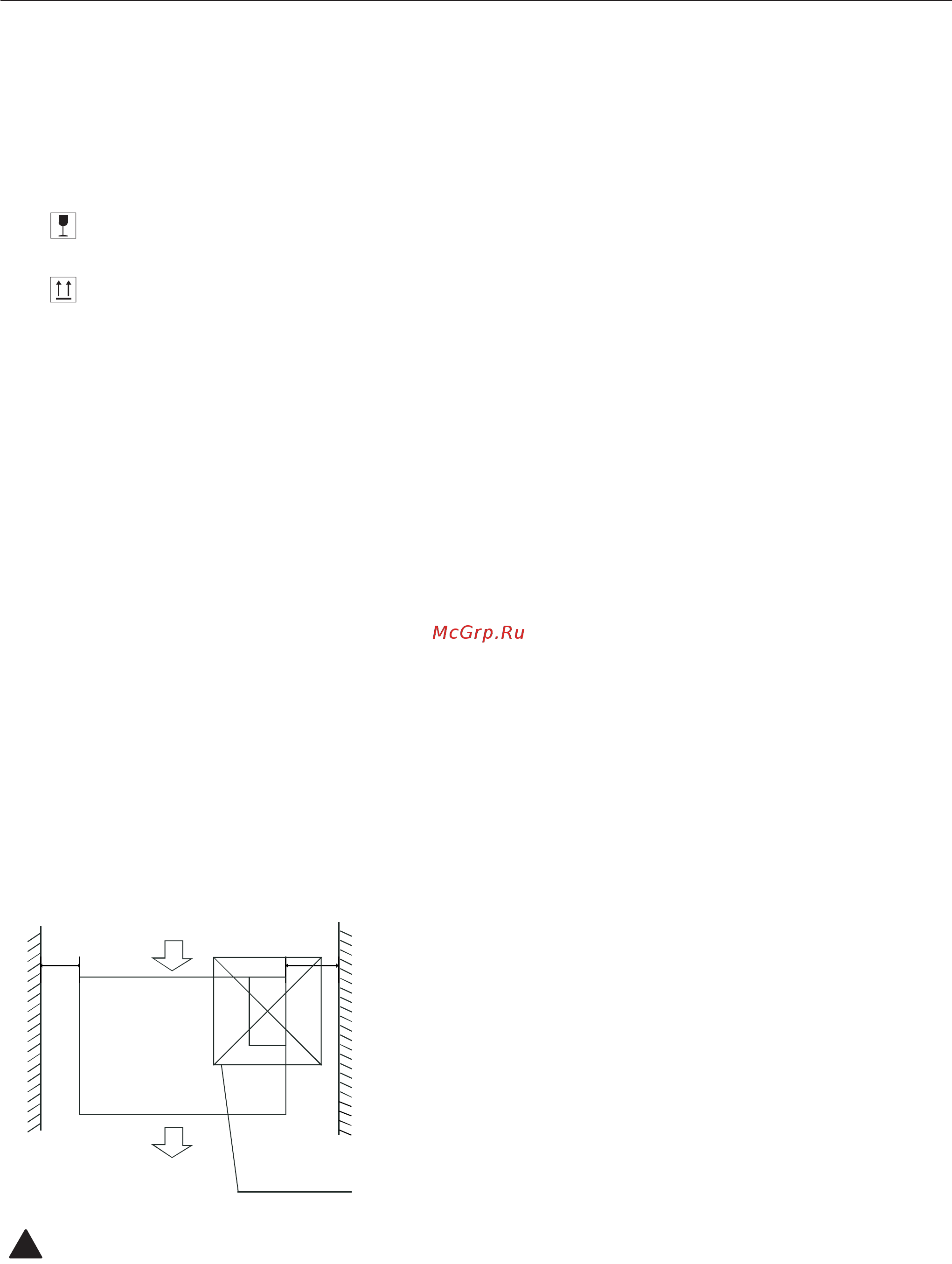

Пространство для обслуживания
200 мм или более
300 мм или более
Контрольное отверстие
600 мм Х 600 мм
