а также кабели питания и соединительные кабели следует располагать на рас-
стоянии не менее 1 м от телевизоров или радиоприемников. В зависимости от
диапазона расстояние в 1м может оказаться недостаточным для предотвращения помех.
Данное оборудование не предназначено для использования маленькими
детьми или инвалидами без соответствующего надзора.
РЕКОМЕНДАЦИИ ПО МОНТАЖУ
Приносим извинения за отсутствие уведомлений о возможном несоответствии
информации в данном руководстве вследствие совершенствования оборудова-
ния.
ПОРЯДОК МОНТАЖА
• Выберите место установки;
• Установите внутренний блок;
• Установите наружный блок;
• Смонтируйте трубопровод;
• Подсоедините дренажный трубопровод;
• Проложите электрические кабели;
• Произведите пробный запуск.

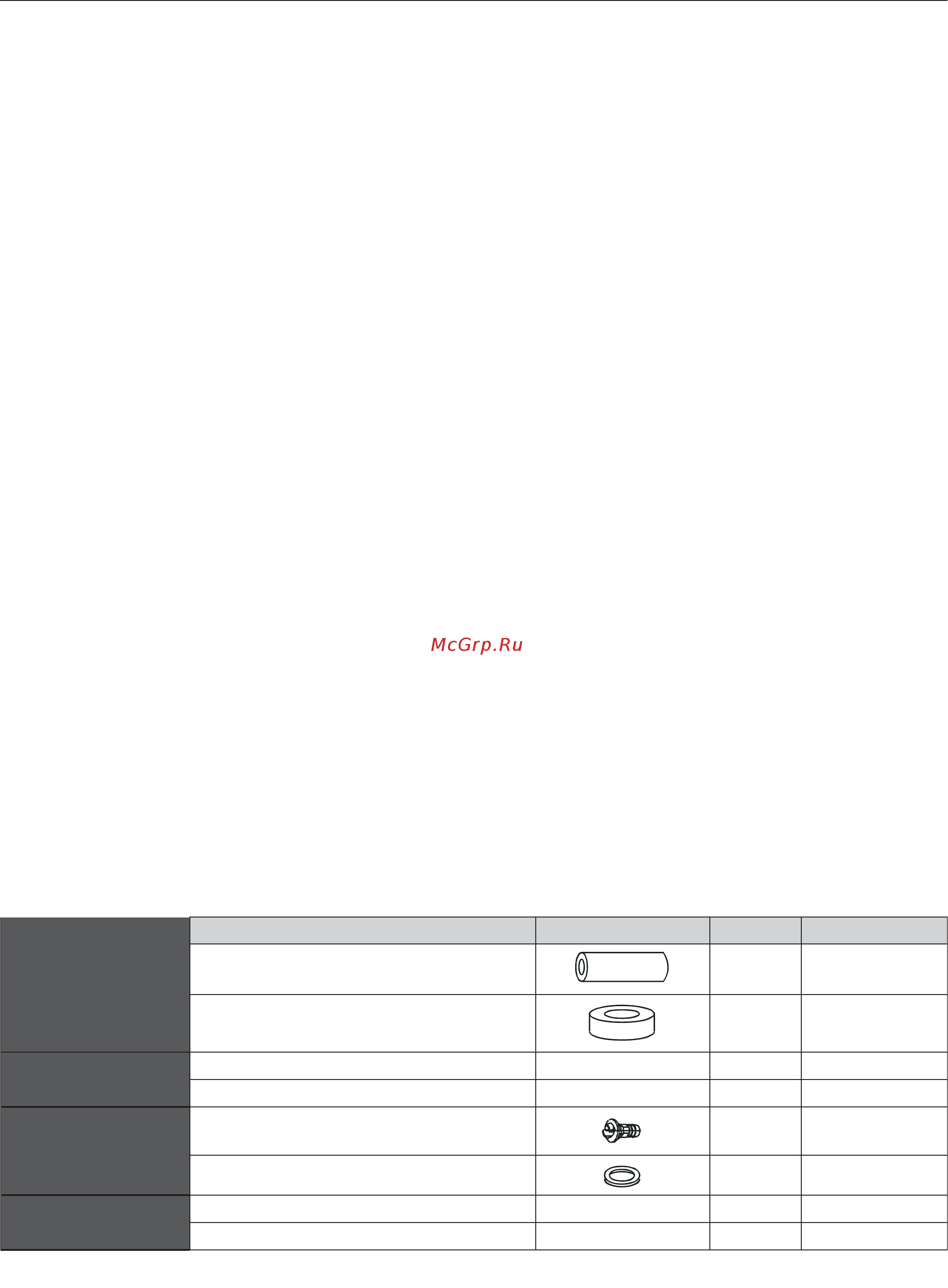

КОМПЛЕКТ ПОСТАВКИ
Убедитесь в наличии полного комплекта фитингов. При отсутствии каких-либо фитин-
гов следует восстановить их наличие.
Трубы и соединитель -
ные детали
НАИМЕНОВАНИЕ ВНЕШНИЙ ВИД КОЛ-ВО ПРИМЕЧАНИЕ
1. Звукопоглощающая/изоляционная оболочка
2
2. Обвязочная лента
1
Пульт управления
3. Проводной пульт управления 1 KJR-10B/DP(T)-E
4. Инструкция на пульт управления 1
Соединительные дета -
ли дренажной трубы
(для режимов охлаж -
дения и нагрева)
5. Дренажный патрубок
1
6. Уплотнительное кольцо
1
Другое
7. Руководство по эксплуатации 1
8. Инструкция по монтажу 1
5
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • канальные кондиционеры GC-DN18-60HWN1
