behringer.com

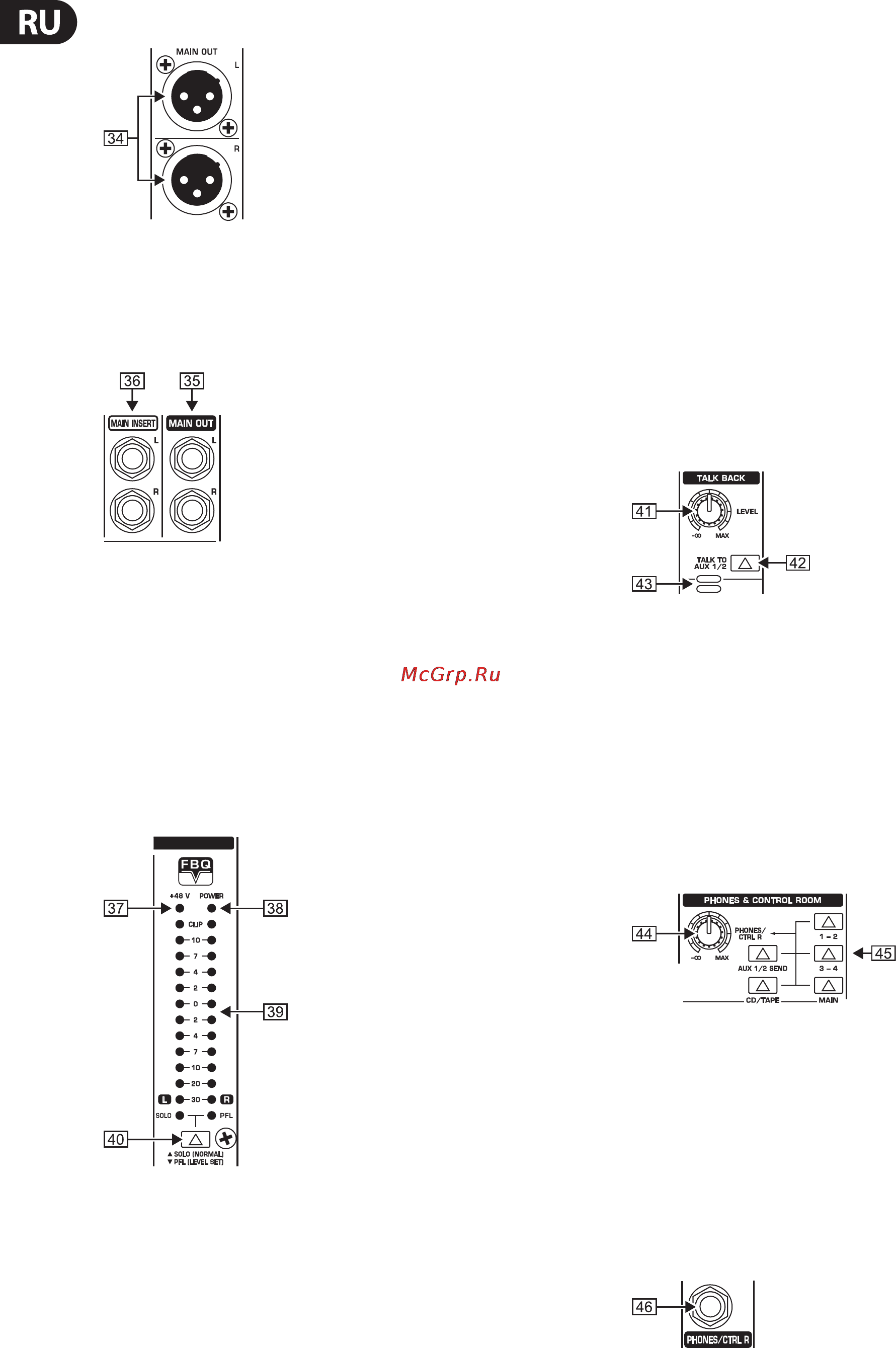

10 EURODESK SX2442FX/SX3242FX Руководство пользователя
Высокоточный фейдер [33] MAIN регулирует выходной уровень Main Mix.
XLR- выходы Main OutРис. 2.14:
Главные выходы [34] MAIN OUT проводят сигнал Main Mix и представляют
собой симметричные разъемы XLR с номинальным уровнем +4 дБ.
Штекерные выходы Main Out и Main InsertРис. 2.15:
Дополнительные штекерные выходы [35] MAIN OUT также выводят
сигнал Main Mix.
Через разъемы [36] MAIN INSERT можно подключить динамический
процессор или эквалайзер (так же, как и через разрывы Inserts
каналов), на которых можно дополнительно обрабатывать суммарный
сигнал. MAIN INSERT относится к Main Outs (XLR и штекер), к выходу
MONO OUT (см. (32)) и, если в секции PHONES/CONTROL ROOM нажат
выключатель MAIN, к выходу PHONES/CTRL ROOM (см. (46)).
Индикация уровняРис. 2.16:
При включенном фантомном питании горит красный светодиод [37]
“+48 V”. Фантомное питание требуется для работы конденсаторных
микрофонов и активируется соответствующим выключателем на
задней панели пульта.
Светодиод [38] POWER показывает, что пульт включен.
На точном индикаторе уровня постоянно можно видеть уровень [39]
выходного сигнала. Если на одном из входных каналов Вы задействуете
выключатель SOLO, то здесь будет показан соответствующий
сигнал перед фейдером (PFL) или после него (SOLO). Это зависит от
положения выключателя SOLO/PFL (см. (40)). В режиме PFL сигнал
будет показан только на левом индикаторе, так как сигнал PFL
всегда монофонический.
Выключатель [40] SOLO/PFL определяет, берется ли сигнал при
задействовании выключателя SOLO перед фейдером (PFL) или после
него (SOLO) (горит соответствующий светодиод над выключателем).
На индикаторе уровня будет тогда показан соответствующий
сигнал (см. (39)). При настройке уровня сигнала регулятором GAIN,
нужно выбрать режим PFL, чтобы показываемый уровень не зависел
от положения фейдера канала.
Talk Back2.6.1
Функция Talk Back на EURODESK позволяет осуществлять связь с
музыкантами, находящимися на сцене или в студийной комнате записи.
Сигнал Talk Back поступает на
выходы AUX SEND, так как они преимущественно используются для
мониторных миксов и наушников.
Функция Talk BackРис. 2.17:
Регулятор [41] LEVEL определяет громкость сигнала Talk Back на выходах
AUX 1/2.
Кнопка [42] TALK TO AUX 1/2 активирует встроенный Talk Back-микрофон,
от которого сигнал поступает на разъемы AUX SEND 1 и 2. Пока Вы
говорите, держите эту кнопку нажатой.
Здесь находится встроенный Talk Back-микрофон.[43]
Phones & Control Room2.6.2
Секция Phones/Control RoomРис. 2.18:
Регулятор [44] PHONES/CTRL R задает громкость для гнезда PHONES/
CTRL ROOM OUT (см. 46), куда подключаются наушники. Если Вы сюда
подключили активные мониторы или усилитель, то этим регулятором
можно настроить громкость прослушиваемого сигнала.
Этим переключателем Вы задаете сигнал, который поступает на разъем [45]
PHONES/CTRL ROOM. Имеются следующие сигналы: MAIN, CD/TAPE,
AUX 1/2 и сигналы подгрупп 1 - 2 и 3 - 4.
Выход Phones/Control RoomРис. 2.19:
К штекерному стереогнезду PHONES/CTRL ROOM OUT можно подключить [46]
наушники или динамики для прослушивания.
