8 EURODESK SX2442FX/SX3242FX Руководство пользователя
Стереоканалы2.2
Входы каналов2.2.1

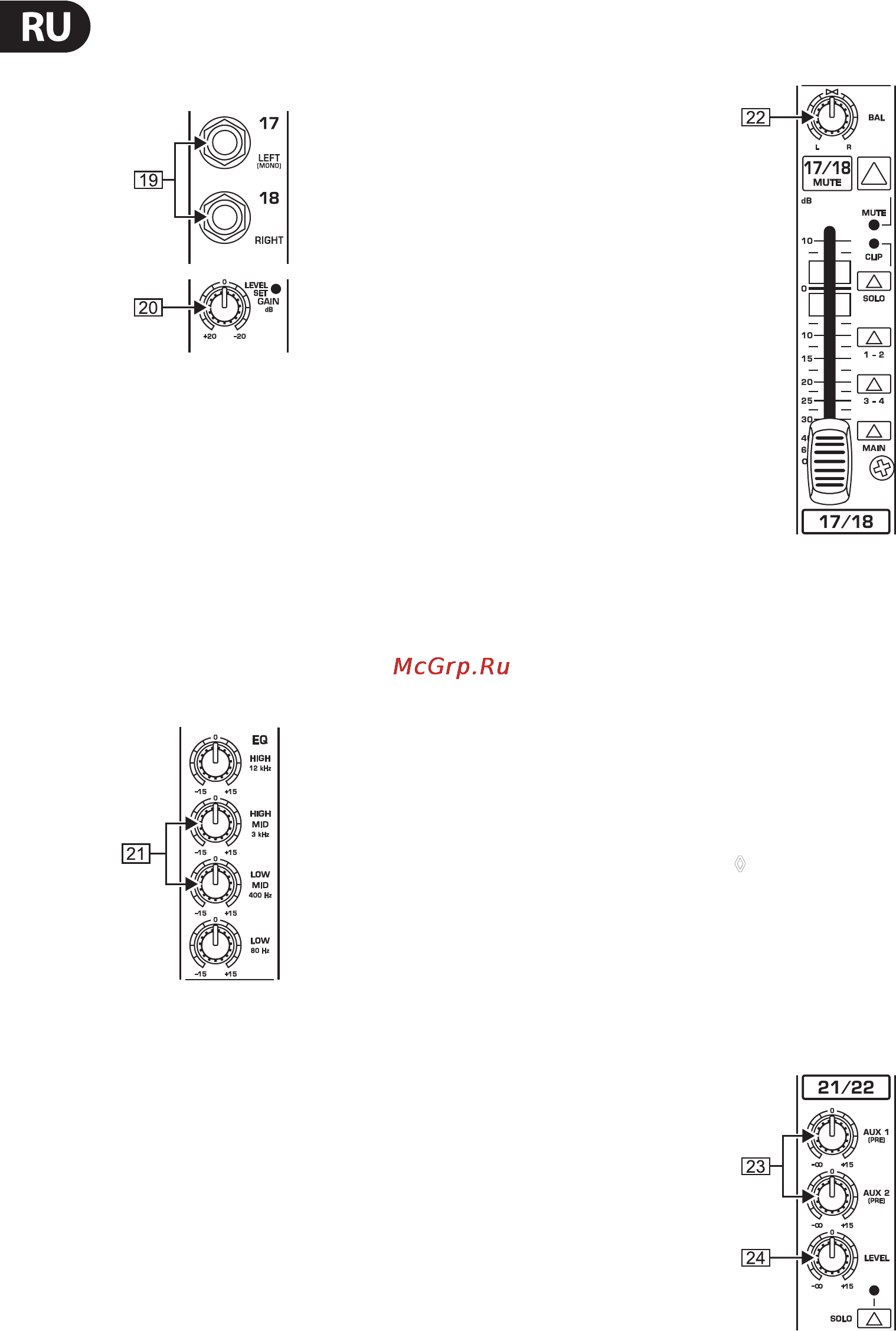

Входы стереоканаловРис. 2.5:
Каждый стереоканал имеет два симметричных линейных входа на [19]
штекерных гнездах для левого и правого каналов. Они могут также
применяться как моно, если Вы будете использовать только гнездо,
обозначенное “LEFT”.
Все линейки стереоканалов имеют регулятор [20] GAIN для согласования
уровня. Надписи от +20 до -20 показывают согласование для
соответствующего входного уровня на линейных входах.
Эквалайзер стереоканалов2.2.2
Регулирование стереоканаловРис. 2.6:
Эквалайзер стереоканалов является, конечно, стереофоническим.
Характеристики и обрезные частоты фильтров HIGH и LOW те же,
что и у моноканалов. Вместо одной полупараметрической средней
полосы стереоканалы имеют две раздельные средние полосы ((21) HIGH
MID и LOW MID) с установленной средней частотой (3 кГц и 400 Гц).
Один стереоэквалайзер предпочтительнее двух моноэквалайзеров в
том случае, если требуется корректировка частотной характеристики
стереосигнала. У моноэквалайзеров могут возникать расхождения
настроек левого и правого каналов.
Посылы Aux/FX Send стереоканалов2.2.3
В принципе тракты Aux и FX стереоканалов работают также, как и тракты
моноканалов. Так как тракты Aux всегда монофонические, то прежде чем
попасть на шину Aux (сборную шину), сигнал на стереоканале сначала
подмешивается в моносумму.
Фейдер стереоканала и другие 2.2.4
элементы управления
Канальный фейдер, регулятор баланса, выключатель Mute и др.Рис. 2.7:
Регулятор [22] BAL(ANCE) по своей функции соответствует регулятору
PAN в моноканалах. Регулятор баланса определяет соотношение
правого и левого входных сигналов, прежде чем они будут
направлены на стереошину главного микса (Stereo-Main Mix-Bus)
или на две подгруппы.
Остальные элементы управления стереоканалов соответствуют по своим
функциям элементам моноканалов (фейдеры, выключатель MUTE и др.).
Пожалуйста, учтите: Если Вы направляете стереоканал кнопкой ◊
SUB на подгруппы, то регулятор BAL должен находиться в
среднем положении, чтобы сигнал попадал на две подгруппы и
оставался сереофоническим.
Стереоканалы 21 - 24 (SL2442FX-PRO) и 2.3
29 - 32 (SL3242FX-PRO)
Дополнительные стереоканалыРис. 2.8:
EURODESK имеет два дополнительных стереоканала, которые состоят только
из секции Aux Send ((23) AUX 1 и AUX 2) и регулятора LEVEL (24). В этом случае
тракты Aux жестко установлены на Pre Fader и поэтому очень хорошо
подходят для применения с монитором. Эти каналы не имеют маршрутных
переключателей и всегда направляются на Main Mix. Как и другие
стереоканалы, они имеют два линейных входа на штекерных гнездах для
левого и правого каналов. Эти каналы также имеют выключатель SOLO.
