14
FRANCAIS
8. PROCEDURE DE MISE EN ROUTE
1) Vérier que l’alimentation électrique est débranchée.
2) Mettre le bouton de marche/arrêt du panneau de commande sur
« ON » (Marche).
3) Ouvrir le robinet d’alimentation en eau.
4) Brancher l’alimentation électrique et mettre l’appareil sous tension.
5) L’écran s’allume en mode « ICE ».
6) La séquence de mise en marche normale est la suivante :
a) Remplissage du réservoir d’eau.
b) Le moteur à engrenage démarre.
c) Le compresseur démarre.
HYGIENE
Vérier les conditions et la qualité de la production de glace.
Ne pas utiliser la glace produite durant l’essai. Elle pourrait être contaminée par des impuretés se trouvant dans le circuit d’eau.
La jeter ou la vider dans le circuit de vidange.
Avant d’utiliser la machine, nettoyer le bac de stockage (voir « III. 1. NETTOYAGE » dans la notice d’utilisation).
9. DERNIERS CONTROLES
1) Vérier la tension d’alimentation.
2) Vérier que la machine à glace est correctement mise à la terre.
3) Vérier que la machine à glace ne présente pas de vibrations.
4) Vérier que tous les panneaux sont bien xés.
5) Vérier que la machine fonctionne correctement conformément à « 8. PROCEDURE DE MISE EN ROUTE ».
6) Vérier que les connexions d’admission et de vidange d’eau ne présentent pas de fuites.
7) Indiquer à l’utilisateur comment utiliser correctement la machine. Donner la notice d’utilisation à l’utilisateur.

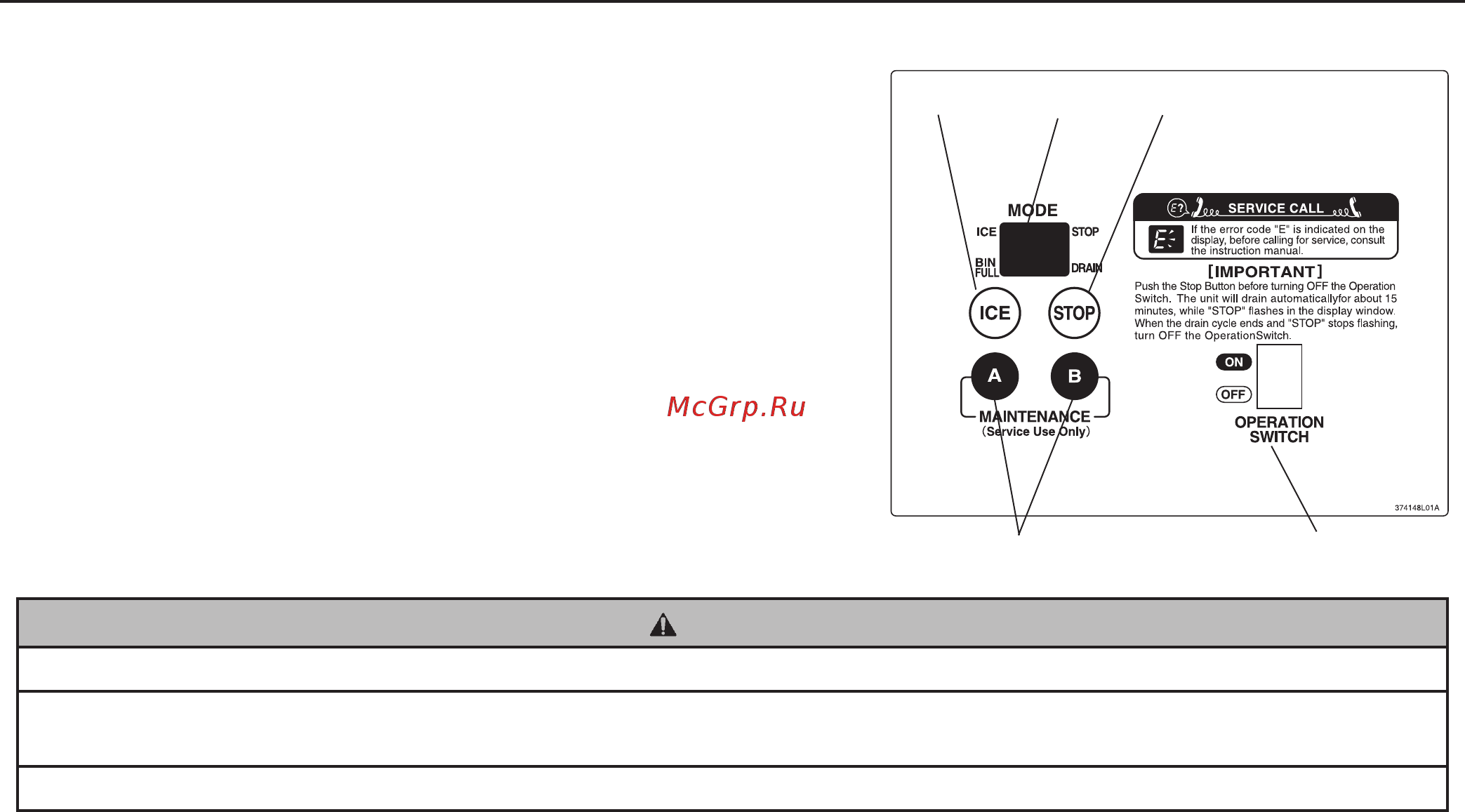

Panneau de commande
Bouton Ice
Bouton Maintenance (utilisé
pendant l’entretien uniquement)
Bouton de
marche/arrêt
Afchage Bouton Stop
