* I collegamenti devono essere realizzati in modo corretto, in conformità alle norme in vigore a livello nazionale e locale.
[a] Collegamenti standard conformi alle norme WRAS nel Regno Unito.
* Nello scegliere una torre di raffreddamento, considerare i seguenti valori di picco del usso di calore nel condensatore:
Modello FM-600AWKE(-N): 3797 W
FM-480AWKE(-N): 3325 W
* I condotti tra la torre di raffreddamento e la macchina devono
avere un diametro minimo di 20 mm, in modo da ridurre la
perdita di pressione, anche se i raccordi della macchina hanno
un diametro di 13 mm.
* La perdita di pressione nel sistema dell’acqua all’interno
dell’unità equivale a 5-6 m, quando l’acqua di raffreddamento
scorre alla portata di 4-5 l/min.
* Scegliere una pompa di circolazione in base ai suddetti valori
del usso di calore.
[Connessioni macchina]
1) Collegare l’estremità a gomito del tubo di entrata (flessibile,
accessorio) al raccordo G3/4, situato sul retro della macchina,
come indicato, facendo attenzione che la rondella di tenuta
in gomma sia posizionata in modo corretto. Serrare a mano
quanto basta a evitare perdite.
2) Collegare al rubinetto dell’acqua l’altra estremità del tubo
flessibile di entrata, facendo attenzione che la rondella sia
posizionata correttamente prima di serrare a mano come
descritto in precedenza.
Nota: qualora l’acqua venga ltrata o trattata, assicurarsi che
solo la sezione macchina sia collegata all’alimentazione
dell’acqua trattata e non il condensatore.
3) Collegare il tubo di uscita (flessibile grigio, accessorio) al
raccordo R3/4, situato sul retro della macchina, come indicato,
vericando che la rondella in gomma sia posizionata in modo
corretto prima di serrare a mano l’accoppiamento. Il tubo può
essere tagliato alla lunghezza necessaria per adattarsi alla
posizione dello scarico principale.
4) Per mezzo di una chiave adatta, serrare gli attacchi 1/2-3/4 e
3/8-3/4 (accessorio) ai condotti Rc1/2 e Rc3/8, situati sul retro
della macchina, come indicato. Per ottenere un accoppiamento
a tenuta stagna, utilizzare le apposite guarnizioni e/o il nastro
PTFE.
Nota: gli ermetici devono essere approvati e adatti all’uso con
acqua potabile.
5) Collegare il circuito di raffreddamento del condensatore
all’estremità disponibile degli attacchi 1/2-3/4 e 3/8-3/4, come
mostrato, per mezzo di un tubo rigido adatto.
[b] Collegamenti conformi a norme diverse da quelle WRAS
mediante tubi ausiliari
1) Procedere in base alle istruzioni da 1) a 4) della sezione [a].
2) Per i collegamenti del condensatore, utilizzare i tubi ausiliari in
dotazione e realizzare gli stessi collegamenti come da 1) a 3)
della sezione [a] con le parti disponibili degli attacchi 1/2-3/4 e
3/8-3/4, come mostrato.

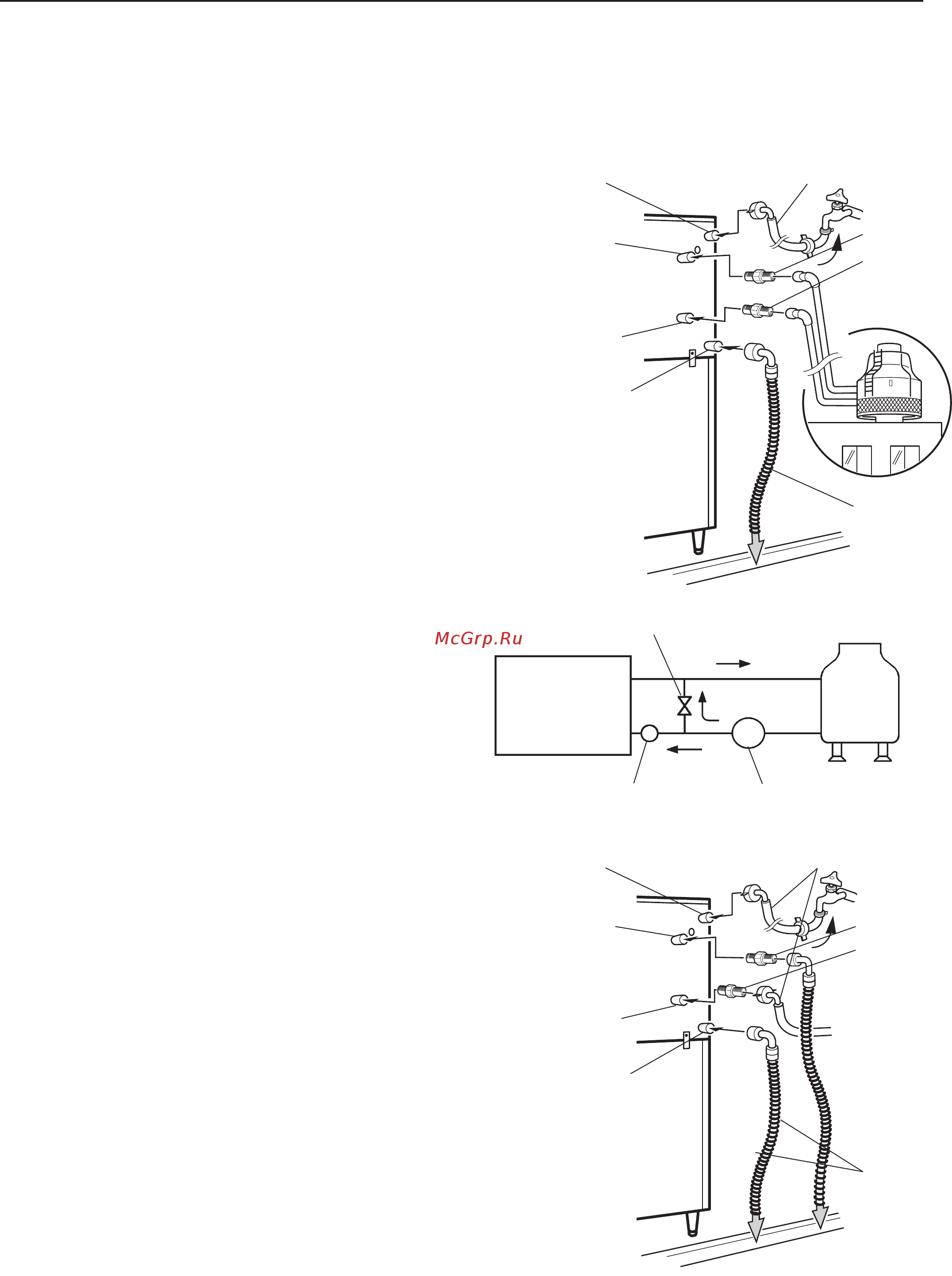

Macchina
Torre di
raffredda-
mento
Valvola comando usso
Filtro Pompa
P
Entrata dell’acqua
potabile G3/4
Tubo di entrata
Uscita di scarico R3/4
Tubo essibile
d’uscita
Entrata dell’acqua di
raffreddamento Rc1/2
Uscita dell’acqua di
raffreddamento Rc3/8
Attacco 3/8-3/4
Sistema di
raffreddamento del
condensatore
Macchina
Deposito di
raccolta cubetti
Modello raffreddato ad acqua [a]
Attacco 1/2-3/4
Tubo di entrata
Tubo essibile
d’uscita
Modello raffreddato ad acqua [b]
Entrata dell’acqua
potabile G3/4
Uscita di scarico R3/4
Entrata dell’acqua di
raffreddamento Rc1/2
Uscita dell’acqua di
raffreddamento Rc3/8
Macchina
Deposito di
raccolta cubetti
Attacco 3/8-3/4
Attacco 1/2-3/4
