39
ITALIANO

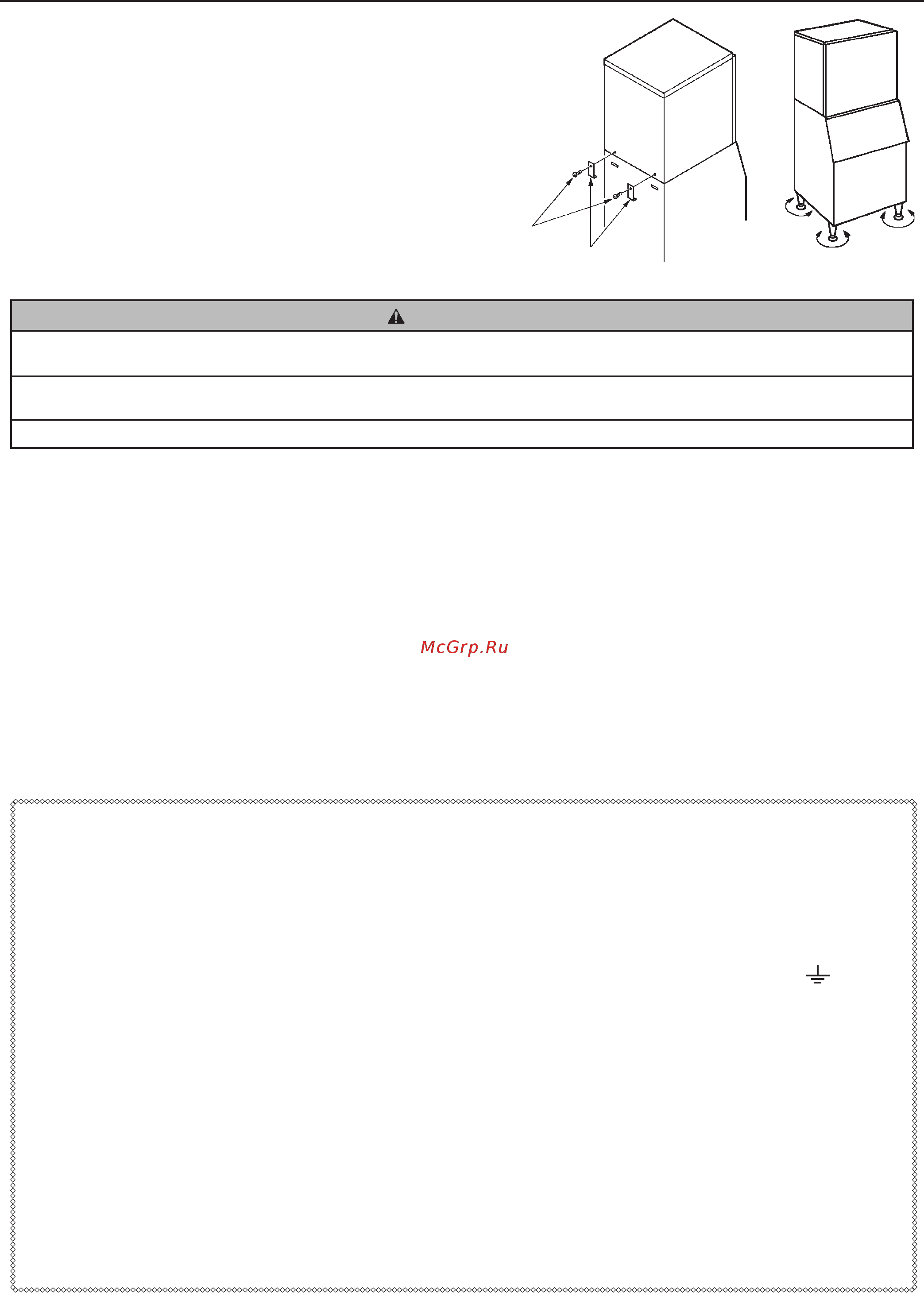

6) Fissare la macchina al deposito di raccolta cubetti, servendosi
delle due staffe di montaggio e dei due bulloni in dotazione.
7) Sigillare la linea di giunzione fra la macchina e il deposito di
raccolta cubetti mediante sigillante per alimenti.
8) Rimontare i pannelli laterali in modo corretto.
9) Regolare i quattro piedini del fondo (regolabili da 0 a 25,4 mm),
in modo che la macchina sia perfettamente orizzontale.
Utilizzare una livella a bolla d’aria.
6. COLLEGAMENTI ELETTRICI
AVVERTENZA
LA MACCHINA DEVE ESSERE COLLEGATA A MASSA
La macchina deve essere collegata a massa in modo da soddisfare le norme elettriche a livello locale e nazionale.
Per prevenire gravi lesioni da scosse elettriche alle persone e seri danni alla macchina, collegare alla medesima un idoneo
cavo di massa.
Scollegare l’alimentazione principale prima di eseguire qualsiasi intervento di manutenzione, riparazione o pulizia.
*
Questa macchina richiede un’alimentazione separata a 220 - 240VAC, 17A (FM-1000, 600) / 12A (FM-750, 480) / 8A (FM-300) /
7A (FM-170). L’alimentazione elettrica deve essere protetta da un interruttore automatico adeguato.
* Per eseguire interventi elettrici sono solitamente necessari un permesso specifico nonché l’assistenza di un elettricista
qualicato.
[FM-1000, 600]
* All’occorrenza, il cavo di alimentazione elettrica e la spina devono essere sostituiti solo da personale di servizio qualicato.
* Il cablaggio sso deve comprendere un dispositivo di scollegamento dall’alimentazione, con una separazione di almeno 3 mm
fra i contatti di tutti i poli.
[FM-750, 480, 300, 170]
* Se il cavo di alimentazione è danneggiato, sostituirlo con un cavo di ricambio reperibile presso il centro assistenza/ricambi
Hoshizaki.
Solo per il Regno Unito e la Repubblica d’Irlanda
* I li del cavo di alimentazione sono colorati in base al seguente codice:
verde e giallo = massa
blu = neutro
marrone = sotto tensione
Dato che i colori dei li del cavo di alimentazione della macchina possono non corrispondere ai contrassegni colorati che
identicano i terminali della spina dell’utente, procedere come segue.
Il lo verde e giallo deve essere collegato al terminale della spina contrassegnato dalla lettera E o dal simbolo
o di colore
verde o verde e giallo. Il lo blu deve essere collegato al terminale della spina contrassegnato dalla lettera N o di colore
nero. Il lo marrone deve essere collegato al terminale contrassegnato dalla lettera L o di colore rosso.
* Se le prese a muro, nel luogo dell’installazione, non sono adatte alla spina appartenente alla dotazione del prodotto, togliere
la spina (tagliandola se è del tipo pressofuso) e sostituirla con una spina adatta.
Se dal cavo di alimentazione elettrica è stata tagliata una spina di tipo non riciclabile, smaltirla. Non cercare di riutilizzarla.
Inserire una spina del genere in una qualsiasi altra presa comporta un forte rischio di scosse elettriche.
* La spina non riciclabile non va mai utilizzata senza aver montato un coprifusibile.
Per individuare il corretto ricambio del coprifusibile smontabile, leggere il numero di riferimento della casa costruttrice
impresso sulla spina.
I coprifusibile possono essere reperiti presso il centro assistenza/ricambi Hoshizaki.
I fusibili devono essere di 12 A e con approvazione BS 1362.
Staffa di
ssaggio
Bullone
Macchina
Deposito
di raccolta
cubetti
Regolare piedini
