ATESY Командор-5Э-Т-380 [12/16] Приложения
![ATESY Командор-4Э-Т [12/16] Приложения](/views2/1338176/page12/bgc.png)
8.
Приложения
8.1.

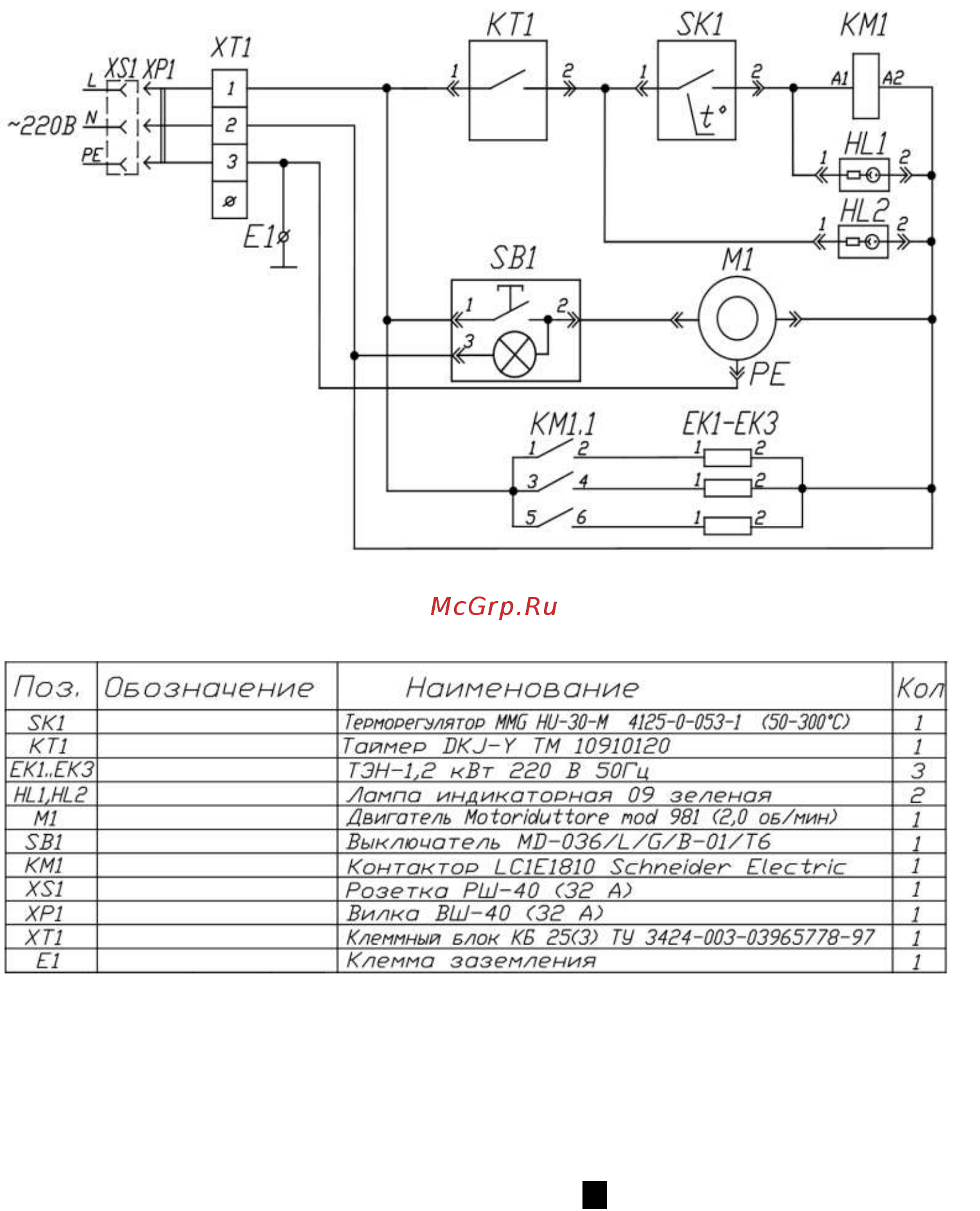

Схема электрическая принципиальная электрогриля
«
Ко
мандор-4Э-Т»
ГБ.3
4.000.000 РЭ изм.
0
0
12
Содержание
- Карусельный электрический гриль командор 4э т командор 5э т командор 6э т 3
- Приобретая гриль командор внимательно ознакомьтесь с руко водством по эксплуатации это позволит вам успешно использовать гриль в вашем бизнесе 3
- Техническое описание 3
- Гриль работает от 3 х проводной однофазной электрической сети напряжением 220 в 10 переменного тока с частотой 50 гц с наличием заземляющего провода 1 4
- Климатическое исполнение гриля ухл категория размещения 4 по гост 15150 эксплуатация в помещениях с температурой воздуха от 10 до 35 c и относительной влажностью не более 60 при 20 c 4
- Командор 4
- Общие указания 4
- Руководство по эксплуатации карусельных грилей для кур командор 4э т командор 5э т и командор 6э т 4
- Технические характеристики 4
- Электрогриль собирается устанавливается и подключается к электри ческой сети самим потребителем 1 электрогриль устанавливается на устойчивую горизонтальную несгораемую подставку высотой 500 700 мм 1 оберегайте гриль от небрежного обращения и ударов 1 электрогриль подключается к электросети имеющей защитное зазем ление через устройство защиты в соответствии с действующими правила ми и нормами 4
- Екомендуется для уменьшения разбрызгивания масла от высокой температуры поддон предварительно посыпать солью 5
- Требования по технике безопасности и пожарной безопасности 5
- Накладки магнит ной защелки 12 для двери комплект крепежа а также отражатели 13 6
- Подготовка к работе и порядок работы 6
- Прокладки металлические 40х15 для петел 6
- Распаковать гриль извлечь из упаковок стекла двери 10 ручки 11 петли 4 6
- Рисунок 1 6
- Снять защитную пленку с деталей из нержавеющей стали 6
- Снять транспортную вставку барабана для этого необходимо с помо щью кулинарной вилки повернуть вставку вокруг оси так чтобы ее полка оказалась сверху снять барабан и удалить вставку 4 установить на тэны отражатели 13 4 установить на стеклянную дверь 10 ручку 11 и накладку магнитной защелки 12 см рис 4 после этого установить стеклянную дверь см рис закрепив её на петлях 4 с помощью винтов м4х4 и прокладок металлических 17 6
- Обслуживание электрического гриля командор 8
- 495 995 95 99 9
- Гарантийные обязательства 9
- По этому телефону вы можете узнать полный перечень выпускае мой предприятием продукции 9
- Возможные неисправности и методы их устранения 11
- Характерные неис правности вероятная причина методы устранения 11
- Командор 4э т 12
- Приложения 12
- Командор 5э т 13
- Схема электрическая принципиальная электрогриля 13
- Командор 6э т 14
- А к т 15
- Акт о запуске оборудования в эксплуатацию 15
- Комплект поставки 16
- Сведения о приемке 16
