4. По

дготовка к работе и порядок работы

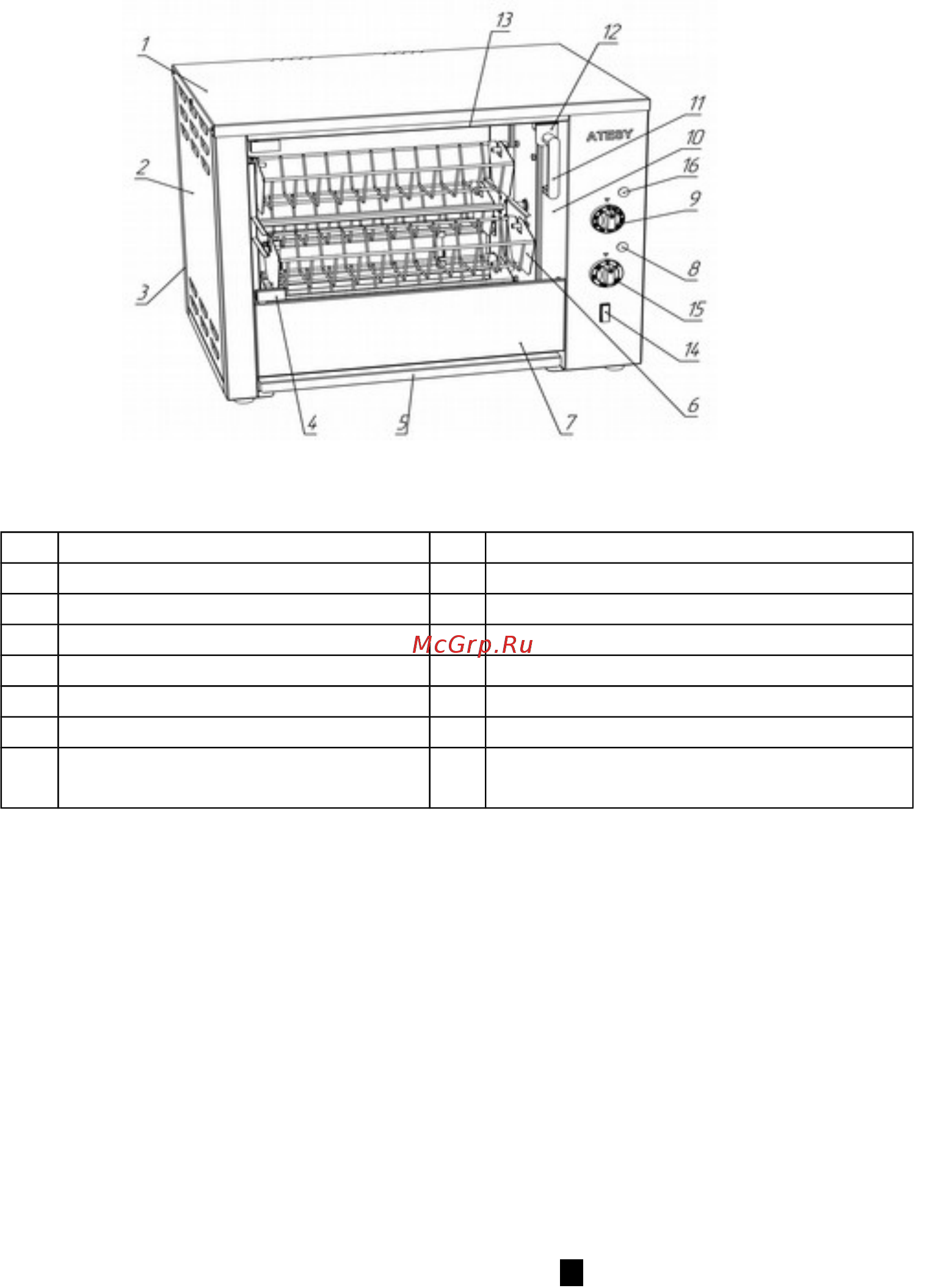

Рисунок 1.

1 Кр

ышка 9 Ручка таймера

2 Стенка боковая 10 Стеклянная дверь

3 Корпус 11 Ручка двери

4 Петля двери 12 Накладка магнитной защелки

5 Поддон для сбора жира 13 Отражатель

6 Садки 14 Выключатель двигателя

7 Панель передняя 15 Ручка регулятора температуры

8 Индикаторная лампа регуля-

тора температуры

16 Индикаторная лампа таймера

4.1. Расп

аковать гриль. Извлечь из упаковок стекла двери 10, ручки 11,

петли 4,

прокладки металлические 40х15 для петель

накладки магнит-

ной защелки 12 для двери, комплект крепежа, а также отражатели 13.

4.2. Сн

ять защитную пленку с деталей из нержавеющей стали!

4.3. Снять транспортную вставку барабана. Для этого необходимо с помо-

щью кулинарной вилки повернуть вставку вокруг оси так, чтобы ее полка

оказалась сверху, снять барабан и удалить вставку.

4.4. Установить на ТЭНы отражатели 13 .

4.5. Установить на стеклянную дверь 10 ручку 11 и накладку магнитной

защелки 12 (см. рис.2).

4.6. После этого установить стеклянную дверь (см. рис.3), закрепив её

на петлях 4, с помощью винтов М4х4 и прокладок металлических 17

ГБ.3

4.000.000 РЭ изм.
