Atlas Copco LP 8504 [22/40] Пуск двигателя hatz
![Atlas Copco LP 8504 [22/40] Пуск двигателя hatz](/views2/1340233/page22/bg16.png)
1. Проверьте уровень моторного масла.
2. Залить топливо в топливный бак.
3. Проверить работоспособность всех органов
управления.
4. Убедиться в отсутствии следов подтекания
масла, проверить затяжку всех болтовых
соединений.
ОСТОРОЖНО Риски, связанные с
внезапным движением машины
Во время процедуры запуска, когда подключена
гидравлическая система, машина может
двигаться в любом направлении. Если машина
двигается, ее движения могут быть внезапными
и привести к травмам.
► Во время работы ноги оператора должны
находиться вдали от машины.
► Необходимо всегда следить за выполняемыми
операциями.
УBEДOMЛEHИE Всегда держите передатчик в
надежном месте, чтобы предотвратить
несанкционированный запуск машины.
УBEДOMЛEHИE Любое использование пускового
газа может сократить срок службы двигателя. Не
использовать пусковой газ.
УBEДOMЛEHИE В процессе эксплуатации могут
возникать утечки масла, а также могут
расшатываться болтовые соединения. Это может
привести к выходу двигателя из строя.
УBEДOMЛEHИE Если двигатель на запустился,
подождите 3 секунды прежде чем попробовать
заново. Если стартерный мотор задействован на
более, чем 20 секунд, то включается 8-секундная
задержка.
УBEДOMЛEHИE Если индикатор зарядки и
символ давления масла не погасли, машину
следует отключить. Перед повторным запуском
машины уполномоченный обслуживающий
персонал должен выполнить поиск и устранение
неисправностей.

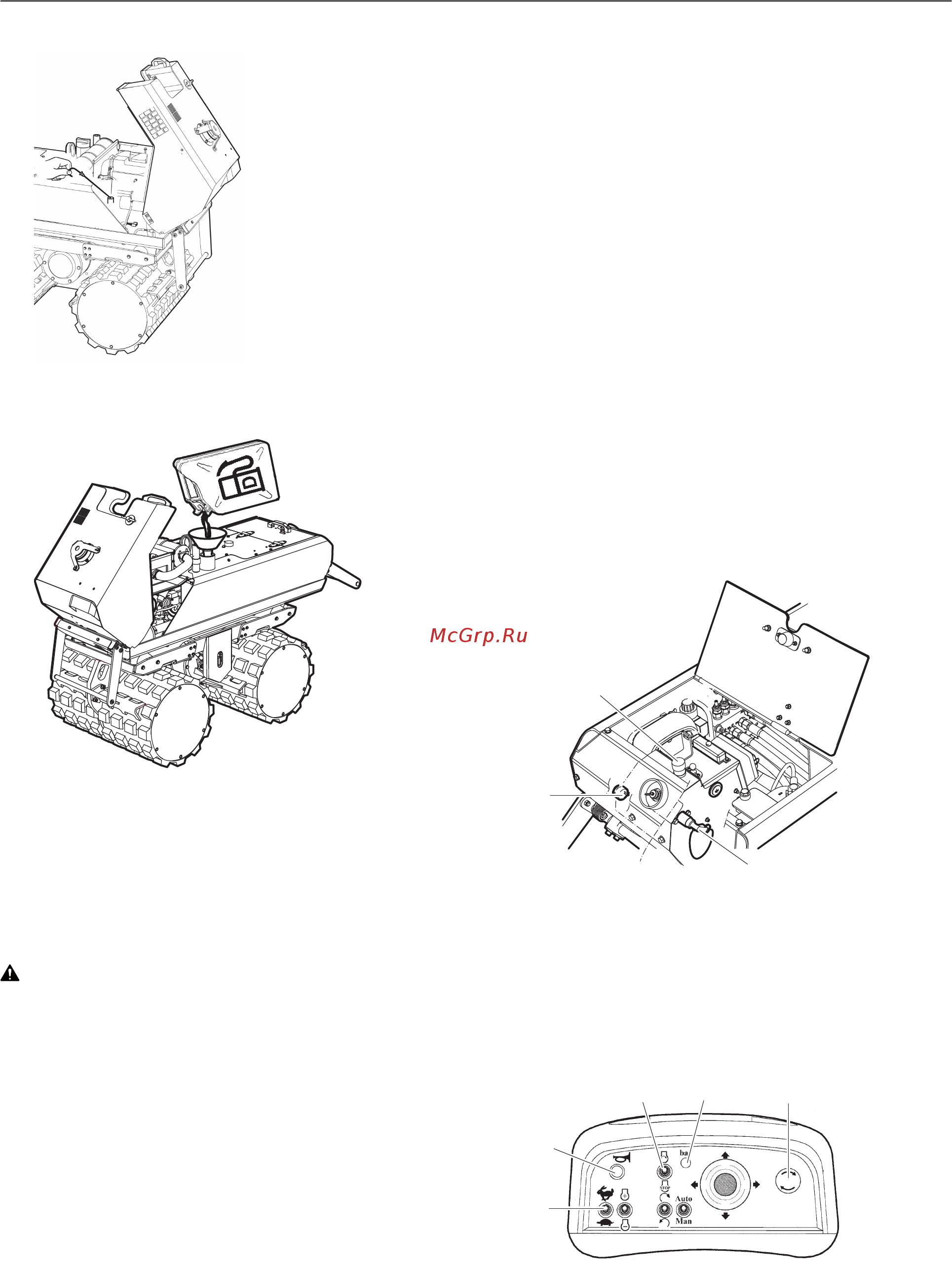

Пуск двигателя, Hatz
1. Открыть задний люк для технического
обслуживания и взять передатчик. Вставить
и повернуть разъединитель аккумулятора (А)
в положение фиксации. Зуммер (В) зазвучит
при включении питания. Зуммер выключится
после запуска двигателя.
A
B
C
2. Закрыть технический люк и вытянуть
аварийную ручку (С) на машине.
3. Отпустить кнопку пуска/остановки (D) на
передатчике. Светодиод начнет медленно
мигать зеленым светом во время нормальной
работы.
D
E
F
G
H
4. Зажать кнопку клаксона (Е) до тех пор, пока
между передатчиком и приемником не
установится связь.
© 2012 Atlas Copco Construction Tools AB | No. 9800 1147 13a | 2012-12-31
Оригинальное руководство
22
