Заменить моторное масло и масляный фильтр.
Подробная информация приведена в
руководстве по эксплуатации двигателя.
♦
Проверить и отрегулировать клапанные зазоры
двигателя. Подробная информация приведена
в руководстве по эксплуатации двигателя.

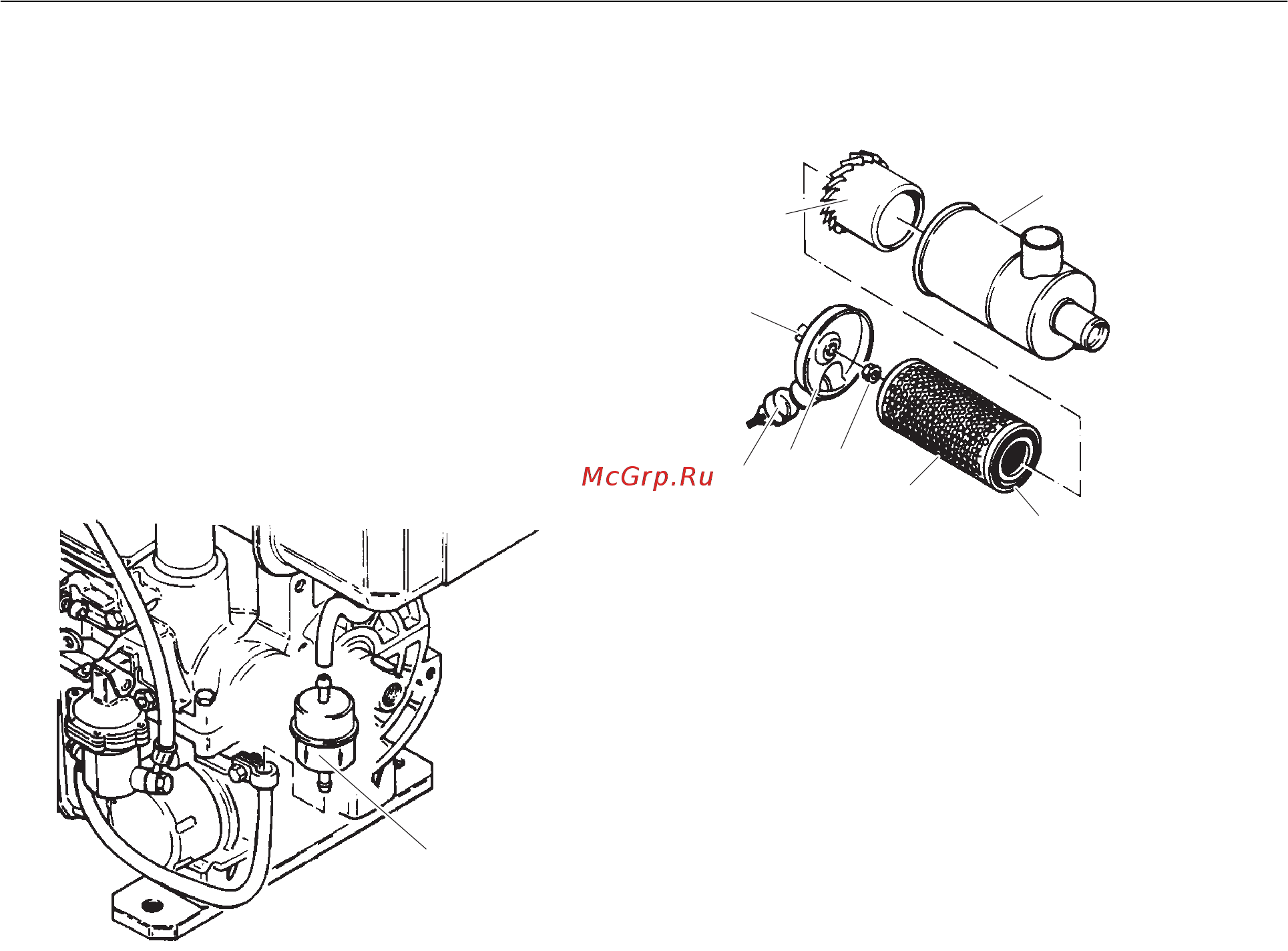

Дизельный двигатель, замена топливного
фильтра
1. Интервалы замены топливного фильтра
зависят от степени загрязнения топлива.
2. Отсоединить шланги с обеих сторон
топливного фильтра (А) и заменить фильтр.
A
3. Во время установки нового фильтра
убедиться, что стрелка на фильтре
соответствует направлению потока топлива.
Подробная информация приведена в руководстве
по эксплуатации двигателя.
Проверка воздушного фильтра
1. Ослабить барашковую гайку (А) и снять
крышку (В) с клапаном пылеуловителя (С).
A
B
C
D
E
F
G
H
2. Убедиться, что крышка и клапан
пылеуловителя не деформированы, не старые
и без трещин. Заменить по мере
необходимости.
3. Вывернуть гайку с фланцем (D).
4. Аккуратно вынуть патрон фильтра (Е).
Заменить патрон, если фильтр или
уплотнитель (F) повреждены.
5. Вынуть направляющую (G) из корпуса
фильтра (H).
6. Очистить все части, кроме патрона фильтра,
сжатым воздухом. Не дуть во впуск, ведущий
к двигателю.
7. Очистить или заменить патрон.
8. Собрать в порядке, обратном снятию.
Проверить уплотнительное кольцо гайки с
фланцем (D). Заменить гайку с фланцем, если
уплотнительное кольцо отсутствует.
Убедиться, что клапан пылеуловителя
направлен правильно – вниз.
Подробная информация приведена в руководстве
по эксплуатации двигателя.
31© 2012 Atlas Copco Construction Tools AB | No. 9800 1147 13a | 2012-12-31
