Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Предназначение и принцип
работы
Электрические вибробулавы AX предназначены
для вибрации бетона в удобных условиях работы.
Электрическая вибробулава оснащена
высокоэффективным электродвигателем со
значительно сниженным потреблением
электроэнергии.
Сниженное потребление электроэнергии
позволяет использовать более легкий
преобразователь меньшего размера.

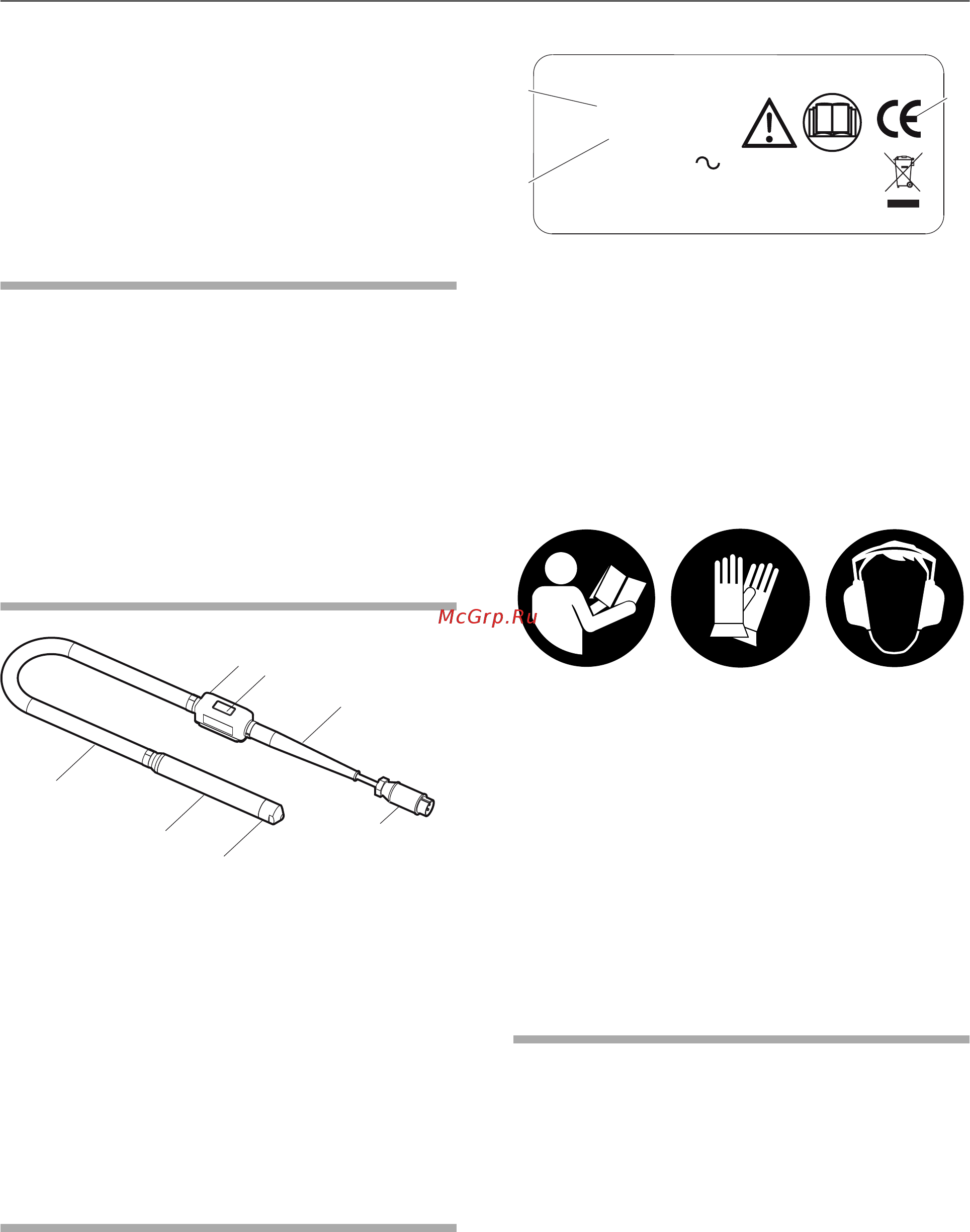

Основные детали
B
A
C
E
F
G
D
A. Концевая крышка
B. Вибратор
C. Шланг
D. Распределительная коробка
E. Выключатель питания
F. Резиновая муфта
G. Электрический кабель с разъемом питания
Наклейки и обозначения
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
Паспортная табличка
Type
Ser. No.
V
W
A
Hz
Atlas Copco Construction Tools AB
Made in XXXXXXX
IPX7
XXXXXX
XXX XXX
XXX
XXX
XXX
XX
A
B
C
A. Тип агрегата
B. Идентификационный номер изделия
C. Знак CE означает соответствие агрегата
требованиям ЕС. Подробнее см. документ
«Заявление о соответствии требованиям
ЕС» из сопровождающей документации
машины.
Предупреждающая табличка
♦
Руководство по эксплуатации. Пользователь
должен ознакомиться с инструкциями по
технике безопасности и эксплуатации перед
работой с устройством.
♦
Используйте защитные перчатки.
♦
Используйте средства защиты органов слуха.
Эксплуатация
Подготовка перед вибрацией
Подключить вибробулаву к частотному
преобразователю или высокочастотному
преобразователю.
Не перегружать преобразователь или генератор
подключением слишком большого количества
вибробулав.
Общий ток вибробулав не должен превышать ток
вторичной обмотки преобразователя или
генератора.
Перед включением вибратора сначала запустить
преобразователь или генератор.
УBEДOMЛEHИE Не запускать преобразователь
или генератор, если включена вибробулава.
Для остановки вибрации выключить вибробулаву,
а затем – преобразователь или генератор.
13© 2013 Atlas Copco Construction Tools AB | No. 9800 1175 13b | 2013-04-29
