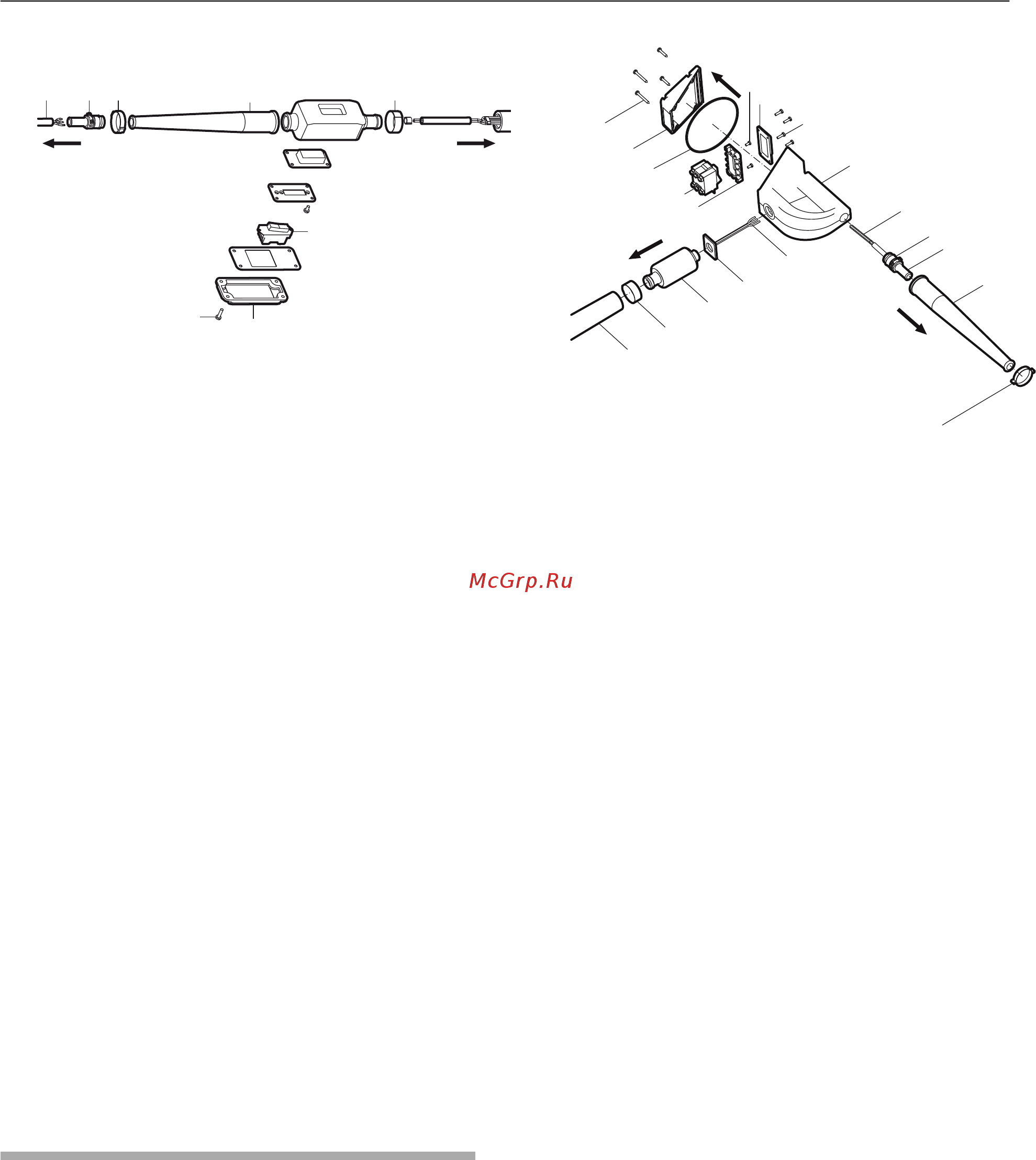

1. Срезать шланговые хомуты (А) с обеих сторон
распределительной коробки.
AE F A
G
D
B
C
2. Вывернуть винты (В), снять крышку
распределительной коробки и отсоединить
все провода от выключателя.
3. Срезать втулку (D).
4. Отсоединить шланг (E) от распределительной
коробки.
5. Снять кабельный зажим и извлечь провода
из шланга на стороне распределительной
коробки.
6. Извлечь кабельный держатель из
распределительной коробки и отвернуть
манжету (F).
7. Открутить выключатель.
Сборка
1. Выполняется в обратном порядке. При
необходимости заменить мембрану (G).
2. С помощью сжатого воздуха вдуть в шланг
трос со стороны распределительной коробки.
3. Подсоединить к тросу жгут проводки и продеть
жгут в шланг.
Рабочий шланг AX28E, AX48E
и AX56E
Разборка
1. Вывернуть винты (A) и снять крышку (B).
A
B
S
C
G
H
D
E
O
N
P
Q
F
I
M
R
J
K
L
2. Извлечь выключатель (C) и зажимную
пластину (D) из рукоятки (R).
3. Отсоединить провода (E) от выключателя.
Извлечь провода на стороне вибратора.
4. Вывернуть винту (F) и отсоединить мембрану
(G) от зажимной пластины (D). Снять манжету
(I), муфту (J) и гибкий кожух (K).
5. Срезать хомут (L).
6. Извлечь кабель (M).
7. Срезать хомут (N) и отсоединить шланг (O)
от амортизатора (P). Открутить пластику (Q)
и амортизатор (P) от рукоятки (R).
Сборка
1. Необходимо систематически заменять
поврежденные части и уплотнительные
кольца (S).
2. Сборка производится в обратном порядке.
При необходимости заменить мембрану (G).
Хранение
● Тщательно очистите устройство перед
хранением, чтобы удалить вредные вещества.
См. «Опасность пыли и паров».
● Если устройство хранится в состоянии
готовности к эксплуатации, то топливный бак
должен быть заполнен не более чем
наполовину. В противном случае будет иметься
опасность выхода топлива через
вентиляционное отверстие в крышке
топливного бака.
● Устройство следует всегда хранить в сухом
месте.
