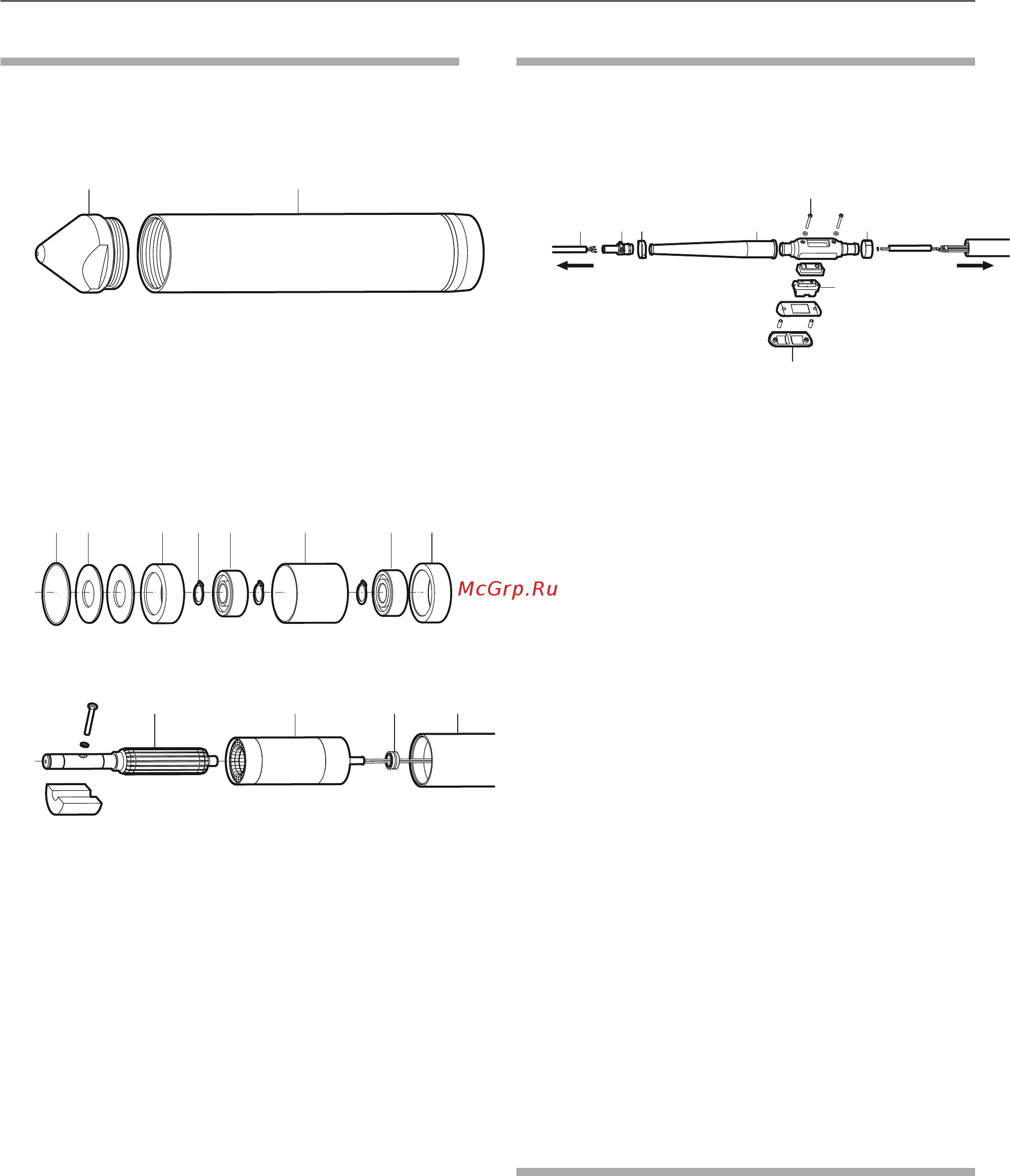

Вибрирующий элемент AX90
Разборка
1. Отвернуть концевую крышку (А) от трубы (В)
статора (правая резьба).
BA
2. Извлечь внутренние части (уплотнительное
кольцо (C), пружинную шайбу (D), держатель
подшипника (E и J), стопорное кольцо (F),
подшипник (G и I), ротор (K) и статор (L) из
трубы со стороны концевой крышки. С
помощью соответствующего стержня и киянки
аккуратно извлечь часть из трубы (N).
C D E F G H I J
3. Отвернуть гайку (M) и извлечь ее.
K L NM
4. Сдвинуть ротор (K) и статор (L) по трубе (N).
Сборка
1. Сборка вибрирующего элемента производится
в обратном порядке. Перед сборкой очистить
все части.
2. Необходимо систематически заменять
поврежденные части и уплотнительные
кольца.
3. Заполнить вибрирующие элементы маслом.
(Информация о типе и объеме масла
приведена в разделе «Смазка».)
УBEДOMЛEHИE Перед склеиванием с помощью
LOCTITE®638™ тщательно очистить резьбы
концевой крышки и трубы. Резьбы должны быть
идеально чистыми и не должны содержать
остатков масла или пыли.
LOCTITE является зарегистрированным товарным
знаком Henkel Corporation. 638 является товарным
знаком корпорации Henkel Corporation.
Рабочий шланг AX36 и AX40
Разборка
1. Срезать шланговые хомуты (А) с обеих сторон
распределительной коробки.
A AD
B
C
E F
G
2. Вывернуть винты (В), снять крышку
распределительной коробки и отсоединить
все провода от выключателя.
3. Срезать втулку (D).
4. Отсоединить шланг (E) от распределительной
коробки.
5. Снять кабельный зажим и извлечь провода
из шланга на стороне распределительной
коробки.
6. Извлечь кабельный держатель из
распределительной коробки и отвернуть
манжету (F).
7. Открутить выключатель.
Сборка
1. Выполняется в обратном порядке. При
необходимости заменить мембрану (G).
2. С помощью сжатого воздуха вдуть в шланг
трос со стороны распределительной коробки.
3. Подсоединить к тросу жгут проводки и продеть
жгут в шланг.
Рабочий шланг AX48, AX56 и
AX65
Разборка
17© 2013 Atlas Copco Construction Tools AB | No. 9800 1175 13b | 2013-04-29
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
AX 36, 40, 48, 56, 65, 90, 28E
