Atlas Copco TEX 39P/PS [106/312] Binários de aperto
![Atlas Copco TEX 39P/PS [106/312] Binários de aperto](/views2/1340329/page106/bg6a.png)
arranque e paragem. Depois, remova a mangueira
de ar do equipamento.
♦
Limpe e inspeccione a máquina e todas as
respectivas funções todos os dias, antes de
começar a trabalhar.
♦
Verifique o desgaste e o funcionamento do
retentor da ferramenta.
♦
Faça uma inspecção geral, procurando fugas e
danos.
♦
Verifique se o bocal de entrada de ar está bem
apertado, e se o acoplamento de garra não está
danificado.
♦
Certifique-se com regularidade de que o bujão do
óleo está bem apertado.
♦
Certifique-se de que o vedante O-ring do bujão
do óleo não está danificado e que veda bem.
♦
Verifique as roscas no lubrificador da máquina e
no bujão de óleo. Certifique-se de que não estão
danificadas ou gastas.
♦

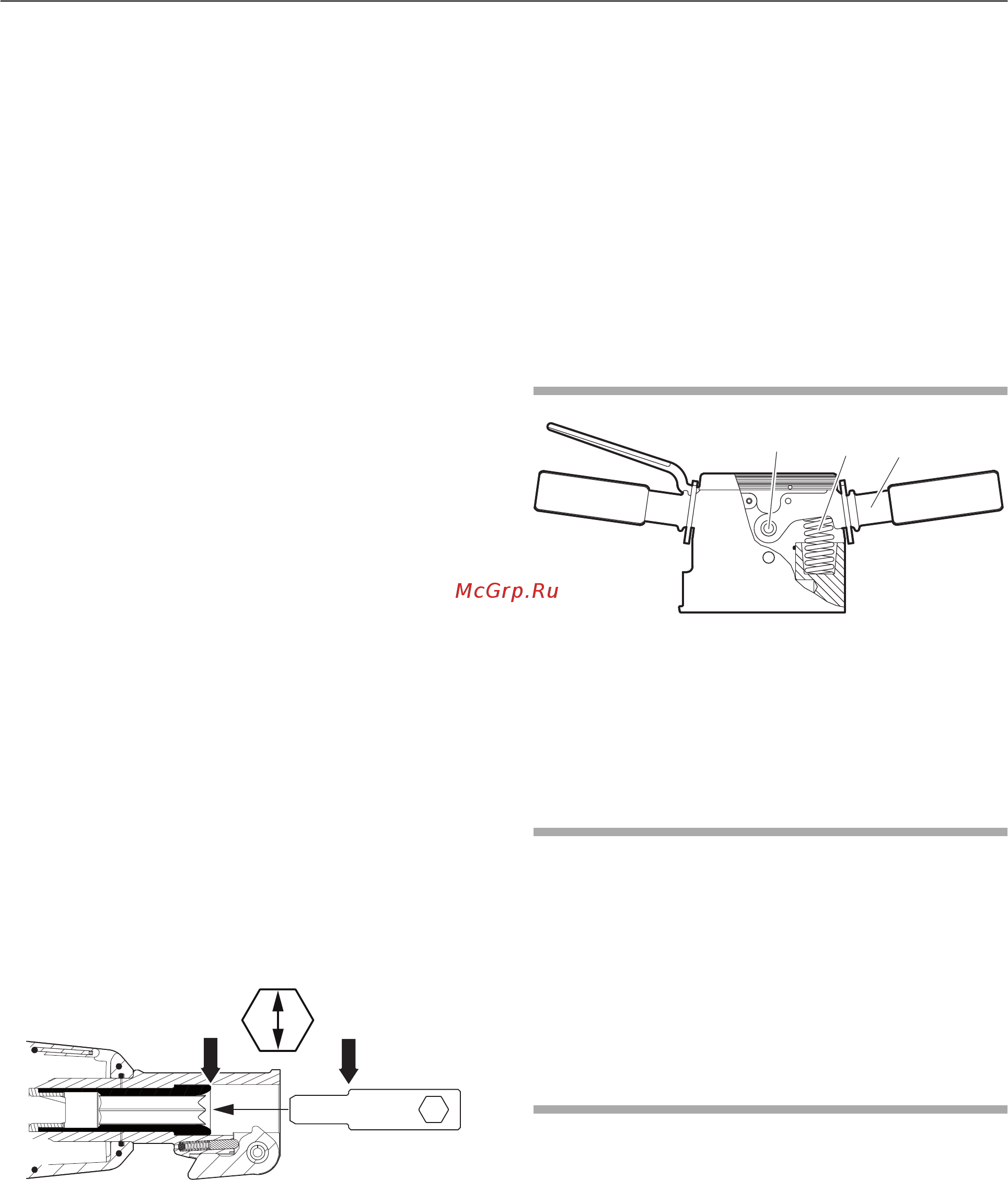

Um espaçamento demasiado grande entre o
encabadouro da ferramenta de inserção e o
casquilho do escopro irá gerar elevadas vibrações.
Para evitar estar exposto a vibrações excessivas,
verifique o desgaste do casquilho do escopro,
usando o calibrador que corresponde às
dimensões do encabadouro da ferramenta de
inserção. Se for possível empurrar o calibrador
(ponto A) completamente para dentro do casquilho
do escopro (até ao ponto B), então substitua
imediatamente o casquilho do escopro. Veja
também “Verificar o desgaste no encabadouro da
ferramenta”, para verificar o encabadouro da
ferramenta de inserção.
B
A
♦
Se a máquina estiver equipada com pegas com
amortecimento da vibração, deve inspeccionar o
funcionamento das mesmas.
♦
Certifique-se de que as pegas se movimentam
livremente (para cima – para baixo) e que não
ficam encravadas.
♦
Certifique-se de que as molas não estão
danificadas, consulte a secção “Peças principais
das pegas com amortecimento de vibrações”.
♦
Mude imediatamente quaisquer peças danificadas.
♦
Substitua os componentes desgastados
atempadamente.
♦
Assegure-se de que todo o equipamento anexo
e relacionado, como as mangueiras, separadores
de água e lubrificadores têm a manutenção
adequada.
Peças principais das pegas
com amortecimento das
vibrações
A
B
C
A. Pega
B. Mancal
C. Mola
Manutenção periódica
Após cada período de funcionamento de
aproximadamente 150 horas de impacto, ou duas
vezes por ano, a máquina tem obrigatoriamente que
ser desmontada, e todas as peças limpas e
verificadas. Esta tarefa tem obrigatoriamente que
ser efectuada por pessoal autorizado, com a devida
formação.
Binários de aperto
AVISO Quando estiver a encaixar um conector à
porca giratória, deve usar Loctite® 263™ ou uma
substância semelhante.
© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Instruções originais
106
TEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
P90/S
Instruções de segurança e operação
