ОБЗОР
Описание оборудования

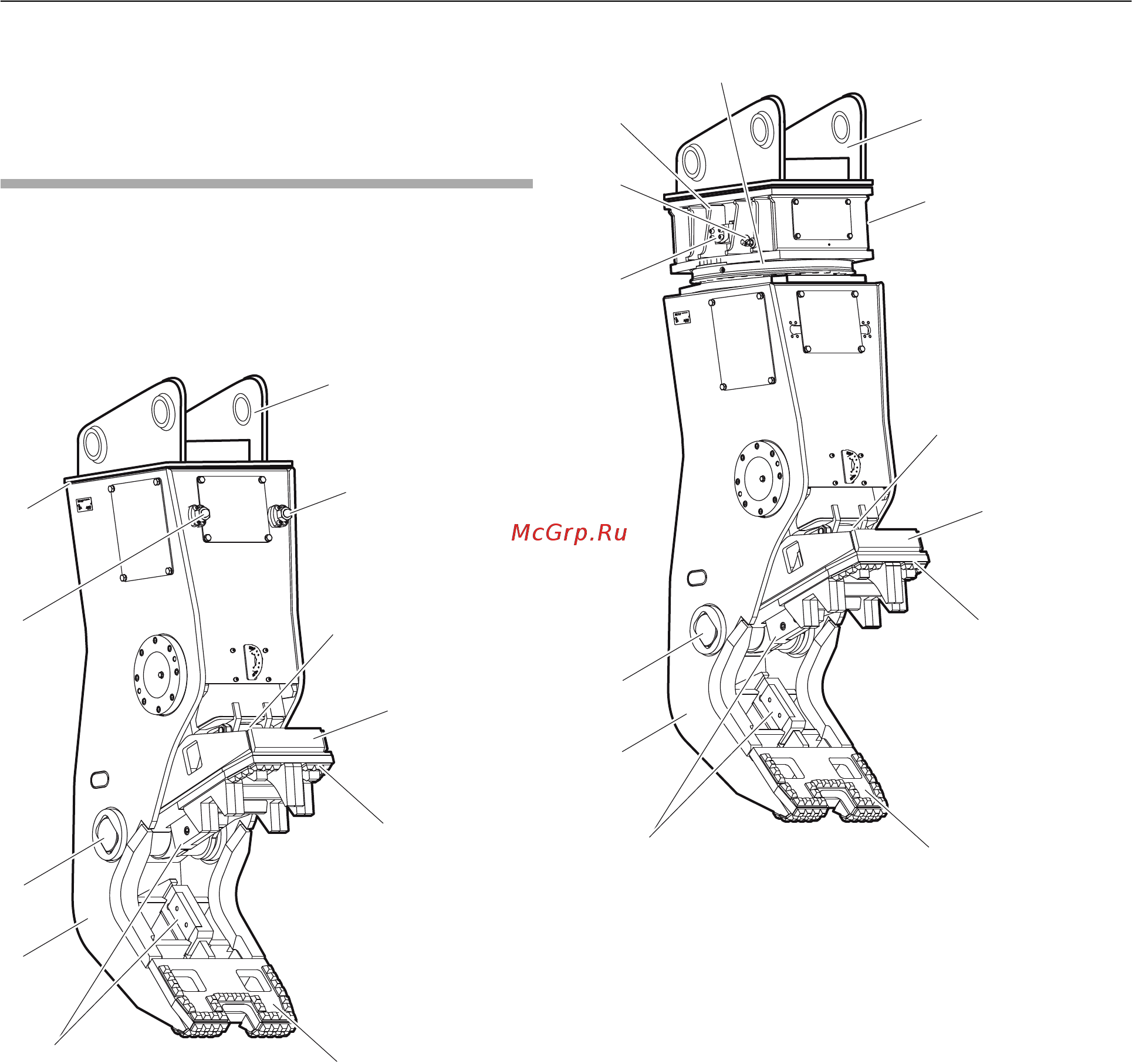

На рисунке представлен обзор главных частей и
компонентов гидравлического навесного
оборудования. Фактическая комплектация может
отличаться от изображенной на рисунке.
невращающийся
C
J
N
I
H
G
D
A
B
E
F
вращающийся
A
B
C
L
M
J
K
I
H
G
D
E
F
A. Переходная плита (не поставляется с
гидравлическим измельчителем)
B. Соединение «B», функция «закрыть»
C. Гидравлический цилиндр
D. Измельчающий захват
E. Сменная плита
F. Корпусный захват
G. Нож
H. Корпус
I. Штифт главного подшипника
J. Соединение «A» функция «открыть»
K. Функция соединения «вращение»
L. Верхняя часть
M. Четырехточечный подшипник
N. Соединительная плита
15© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5122 13 | 2013-08-20
