Замена сменных блоков
♦
Полностью разомкнуть захват.
♦
Установить гидравлический измельчитель
горизонтально на землю.
♦
Снять гидравлический измельчитель с
машины-носителя (см. главу «Демонтаж
гидравлического навесного оборудования с
машины-носителя»).
♦
Снять ножи с корпусного захвата (см. главу
«Переворачивание и замена ножей»).
♦
Снять изношенные сменные блоки.
♦
Ознакомьтесь с нижеследующими правилами
выполнения сварочных работ для достижения
максимального результата обработки.
Рекомендованные электроды
E7016 или E7018Сварка защищенной дугой
(SMAW)
E70SСварка стальным электродом
в газовой среде (GMAW)
E70T-5 или E71T-12H4M
(двойной экран)
Дуговая сварка порошковой
проволокой (FCAW)
Подготовка
Перед началом сварки убедиться в чистоте
поверхности и ее плоскостности для обеспечения
максимальной прочности шва.
♦
Удалить весь мусор с поверхности, где будет
производиться сварка.
УBEДOMЛEHИE Разрушение сменных блоков
Предварительный прогрев разрушает структуру
сменных блоков.
► Не прогревать сменные блоки.
♦
Выполнять предварительный прогрев базового
материала. Следуйте рекомендациям в
зависимости от температуры окружающей
среды.
Температура окружающей среды > 5 °C (40 °F):
температура предварительного прогрева –
95 °C (200 °F)
Температура окружающей среды ≤ 5 °C (40 °F):
температура предварительного прогрева – от
175 °C (350 °F) до 205 °C (400 °F)
Процесс сварки

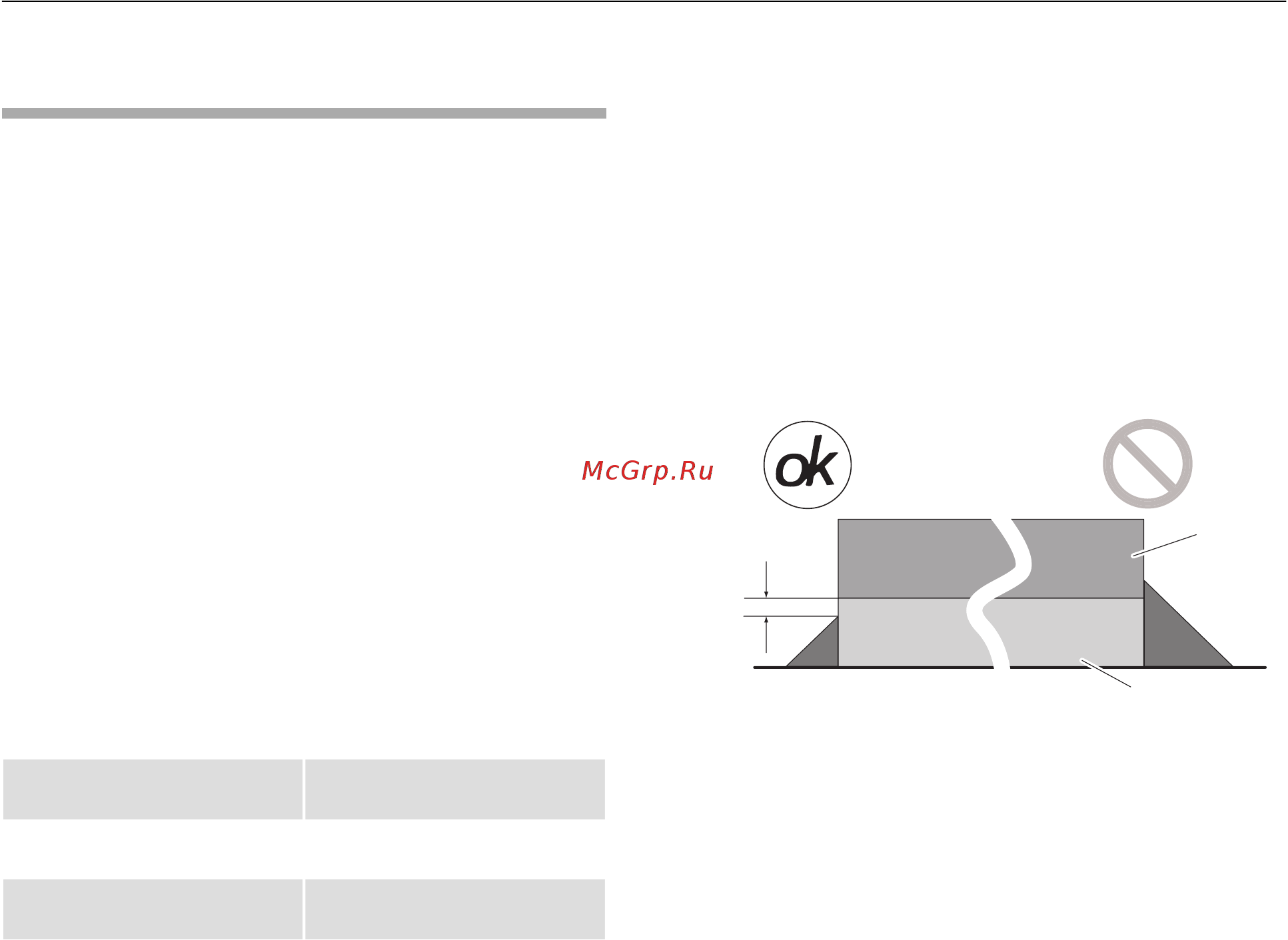

УBEДOMЛEHИE Растрескивание сменных
блоков
Швы не должны соприкасаться с секцией
хромированного белого железа (CWI) сменных
блоков. Контакт может привести к
растрескиванию.
► Соблюдать минимальный зазор 2 мм
(0,06 дюйма).
НеправильноПравильно
2 mm/0.06 in.
1
2
1. Внешний слой,
2. Мягкая сталь
♦
Для достижения наилучших результатов
следует зажать и приварить сменные блоки
прихваточными швами перед окончательной
сваркой.
♦
Для максимального снижения тепловыделения
сократить максимальную длину прохода до
50 – 70 мм (2,00 – 2,50 дюймов).
♦
Не делать непрерывных швов.
♦
Для низколегированной стали температура
между проходами должна быть ниже
260 °C (500 °F).
♦
Основной металл должен быть теплым на
расстоянии 150 мм (6,00 дюймов) от шва.
♦
Не выполнять окончательный прогрев.
51© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5122 13 | 2013-08-20
Оригинальное руководство
