6. ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ САЛОНА

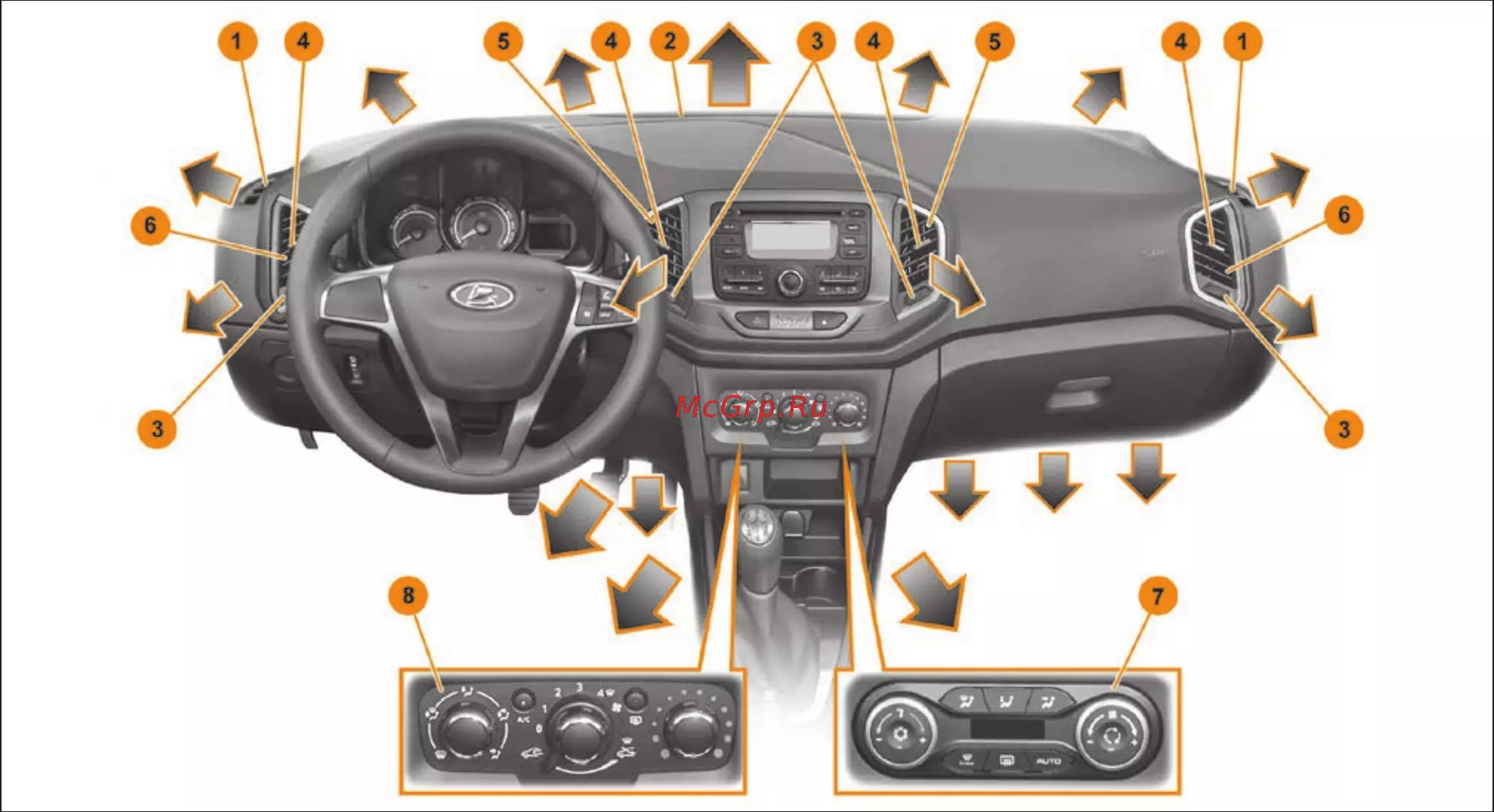

рис. 6.1. Климатическая система

1 – Сопла обдува (нерегулируемые) боковых стекол.

2 – Сопла обдува (нерегулируемые) ветрового стекла.

3 – Регулятор управления заслонкой сопла.

4 – Рукоятка регулировки направления воздушного потока.

5 – Центральные сопла вентиляции (регулируемые).

6 – Боковые сопла вентиляции (регулируемые).

7 – Панель управления климатической системой с автомати-

ческим управлением (в вариантном исполнении).

8 – Панель управления климатической системой с ручным

управлением.
