Lada XRAY [93/180] Отопление вентиляция и кондиционирование салона

6. ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ САЛОНА

Климатическая система автомобиля предназначена для

очистки стекол от запотевания, обледенения и создания в

салоне комфортной температуры воздуха.

Направление подачи воздуха через вентиляционные заслон-

ки центральных 5 и боковых 6 (рис. 6.1) сопел вентиляции на

панели приборов можно настроить с помощью регулятора

управления заслонкой сопла 1 (рис. 6.2) и рукоятки регули-

ровки направления воздушного потока 2.

Для закрытия вентиляционных отверстий переключите регу-

лятор 1 в положение O.

Направление подачи воздуха можно регулировать, переме-

щая рукоятку регулировки 2 в направлениях, показанными

стрелками.

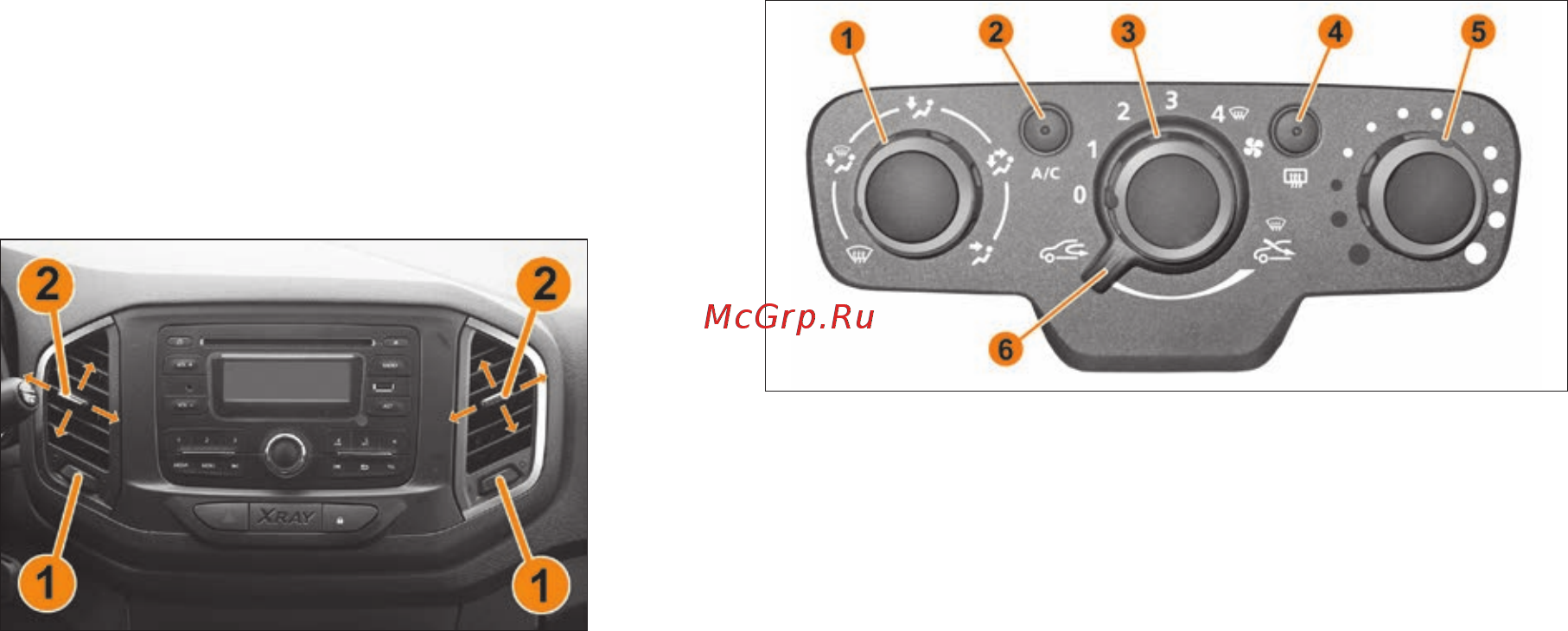

Рис. 6.2. Регулировка воздушных потоков

через вентиляционные сопла

1 – Регулятор управления заслонкой сопла.

2 – Рукоятка регулировки направления воздушного потока.

КЛИМАТИЧЕСКАЯ СИСТЕМА

С РУЧНЫМ УПРАВЛЕНИЕМ

На рис. 6.3 показана панель управления климатической си-

стемой с ручным управлением и кондиционером (в вариант-

ном исполнении).

Рис. 6.3. Панель управления климатической системой

с ручным управлением

1 – Поворотный регулятор распределения потоков воздуха.

2 – Кнопка включения режима кондиционирования со свето-

вым индикатором (в вариантном исполнении).

3 – Поворотный регулятор скорости потоков воздуха.

4 – Кнопка включения обогрева заднего стекла и зеркал за-

днего вида (в вариантном исполнении) со световым ин-

дикатором.

5 – Поворотный регулятор температуры потоков воздуха.

6 – Поворотный рычаг включения режима рециркуляции воз-

духа (режим изоляции салона от наружного воздуха).
