Русский
104 WILO SE 08/2016
Настройка
защитного выключателя
электродвигателя
• Настройка на номинальный ток электродвигателя согласно ука-
заниям на фирменной табличке электродвигателя, пуск Y-∆:
если защитный автомат электродвигателя скоммутирован в
подводящей линии к комбинации контактора Y-∆, то настройка
выполняется так же, как при прямом пуске. Если защитный авто-
мат электродвигателя скоммутирован в ответвление от распре-
делительной линии
к электродвигателю (U1/V1/W1 или U2/V2/
W2), то защитный автомат электродвигателя настраивается с
коэффициентом 0,58 от номинального тока электродвигателя.
• Для специального исполнения электродвигатель оснащен
термодатчиками. Подключить термодатчик к устройству
отключения терморезистора с положительным температурным
коэффициентом.
ВНИМАНИЕ! Опасность материального ущерба!
Опасность повреждений вследствие неквалифицированного
обращения.
• На клеммы термодатчика можно подавать напряжение макс.
7,5 В пост. тока. Более высокое напряжение разрушает термо-
датчики.
• Подключение к сети зависит от мощности двигателя P
2
, от сете-
вого напряжения и от типа пуска. Необходимое переключение
соединительных перемычек в клеммной коробке можно опре-
делить по следующей таблице «Табл. 4. Распределение клемм»
на стр.104 и Fig. 17.
• При подсоединении автоматически работающих приборов
управления следует соблюдать соответствующие инструкции
по монтажу и эксплуатации.
УКАЗАНИЕ
Для ограничения пускового тока и предотвращения срабатыва-
ния
устройств максимальной токовой защиты рекомендуется
использовать устройства плавного пуска.
7.3 Подсоединение
антиконденсатного обогрева
Антиконденсатный обогрев рекомендуется для электродвига-
телей, подверженных образованию конденсата вследствие кли-
матических условий (например, если электродвигатель
находится в состоянии покоя во влажной окружающей среде
или подвержен сильным температурным колебаниям). Электро-
двигатели, оснащенные антиконденсатным обогревом, являют-
ся электродвигателями специального исполнения
. Их можно
заказать на заводе-изготовителе. Антиконденсатный обогрев
предназначен для защиты обмотки электродвигателя от кон-
денсата внутри электродвигателя.

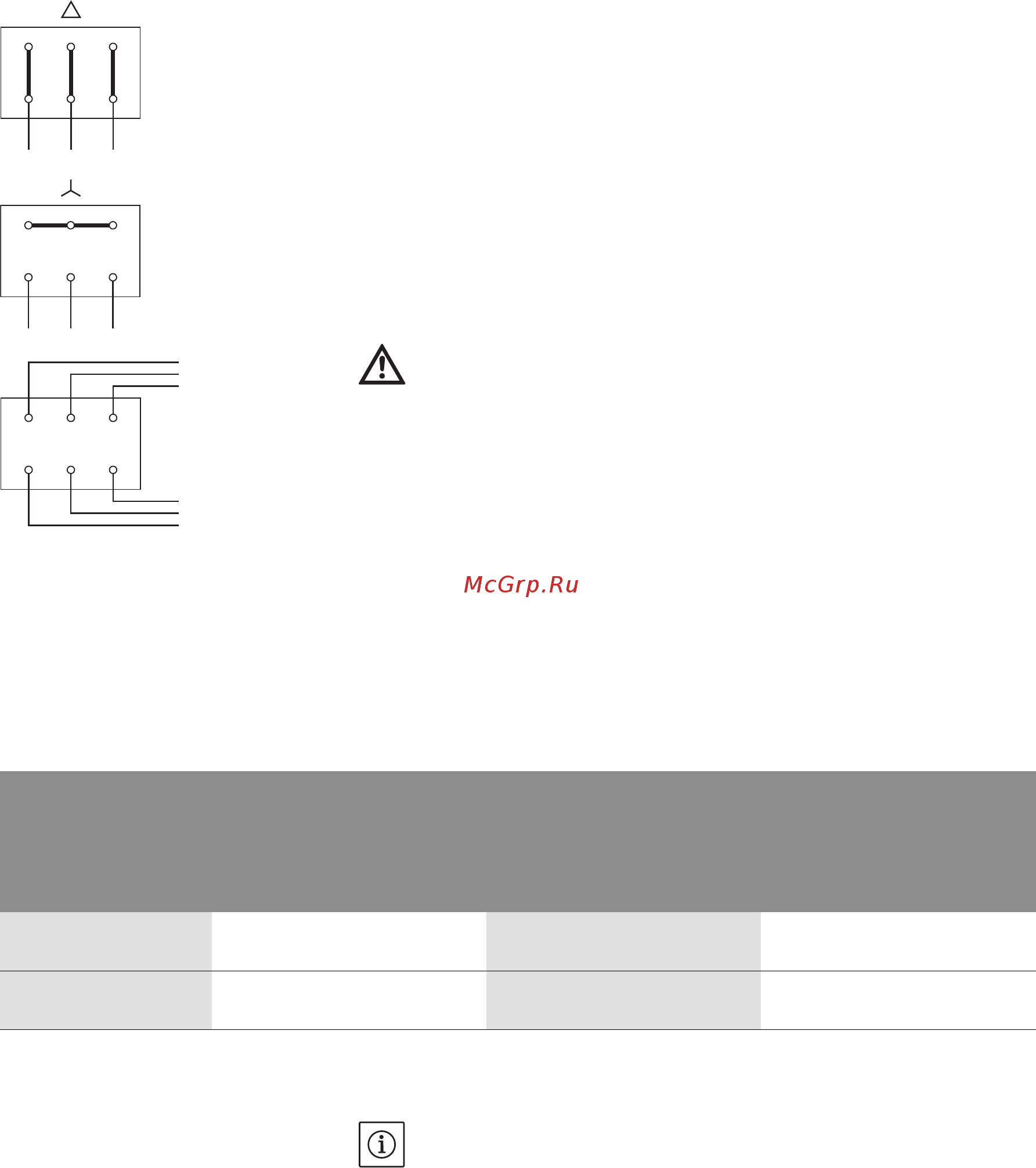

Fig. 17: Подключение к сети
L1 L2 L3
W2 U2 V2
U1 V1 W1
L1
L2 L3
W2 U2 V2
U1 V1 W1
W2 U2 V2
U1 V1 W1
Тип включения Мощность двигателя P
2
≤ 3 кВт Мощность двигателя
P
2
≥ 4 кВт
Подсоединение
к сети 3~, 230 В
Подсоединение
к сети 3~, 400 В
Подсоединение
к сети 3~, 400 В
Прямое Переключение ∆
(Fig. 17 сверху)
Переключение Y
(Fig. 17 по центру)
Переключение ∆
(Fig. 17 сверху)
Пуск Y-∆ Удалить соединительные
перемычки (Fig. 17 снизу)
невозможно Удалить соединительные
перемычки (Fig. 17 снизу)
Табл. 4. Распределение клемм
