Инструкция по монтажу и эксплуатации Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL 111
• Вставить монтажную вилку (Fig. 19, поз. 10) между фонарем и
муфтой. Монтажная вилка должна располагаться без зазора.
• Винты муфты (Fig. 1/2/3/4/5, поз.1.41) слегка затянуть так, чтобы
полумуфты прилегали к распорным шайбам.
• Затем равномерно привинтить муфту. При этом автоматически
устанавливается предписанное расстояние между фонарем и
муфтой — 5 мм над монтажной вилкой.
• Демонтировать монтажную вилку.
• Монтировать
предохранительный кожух муфты.
• Присоединить электродвигатель или кабель для
электроподключения к сети.
9.2.3 Замена электродвигателя Подшипники электродвигателя не требуют техобслуживания.
Повышенный уровень шума подшипника и вибрации указывают
на износ подшипника. В этом случае подшипник или электро-
двигатель следует заменить. Замена привода осуществляется
только специалистами технического отдела Wilo.
• Установку обесточить и защитить от несанкционированного
повторного включения.
• Проверить отсутствие напряжения.
• Заземлить и замкнуть накоротко рабочий участок.
• Закрыть запорную арматуру перед и за насосом.
• Сбросить давление в насосе путем открывания клапана для
вентиляции (Fig. 1/2/3/4/5, поз. 1.31).
Демонтаж
ОПАСНО! Опасность обваривания жидкостью или паром!
Ввиду высокой температуры перекачиваемых жидкостей
существует опасность обваривания.
• При высоких температурах перекачиваемой жидкости дать
остыть перед началом проведения любых работ.
УКАЗАНИЕ
• При затягивании винтовых соединений в сочетании с работами,
описываемыми ниже: соблюдать момент затяжки винтов, пред-
писанный для соответствующего типа резьбы (см. перечень
«Табл. 5. Моменты затяжки винтов» на стр. 112).
• Удалить соединительные линии электродвигателя.
• Демонтировать предохранительный кожух муфты
(Fig. 1/2/3/4/5, поз. 1.32).
• Демонтировать муфту (Fig. 1/2/3/4/5, поз. 1.5).
• Ослабить крепежные винты электродвигателя
(Fig. 1/2/3/4/5, поз. 5) на фланце электродвигателя и с помощью
подходящего подъемного устройства поднять электродвигатель
с насоса. На некоторых насосах BL отсоединяется кольцо адап-
тера (Fig. 3, поз. 8).
• Смонтировать новый электродвигатель при помощи подходя-
щего подъемного устройства и закрепить винтами соединение
промежуточный корпус-электродвигатель (и кольцо адаптера
для насосов BL).
• Проверить связи скользящей поверхности и припасовочные
поверхности вала, при необходимости очистить и нанести на них
тонкий слой масла.
• Предварительно смонтировать полумуфты с расположенными
посередине распорными шайбами на вал.
• Вставить монтажную вилку (Fig. 19, поз. 10) между фонарем и
муфтой. Монтажная вилка должна располагаться без зазора.
• Сначала слегка затянуть соединительные болты, пока полу-
муфты не
будут плотно прилегать к промежуточным шайбам.

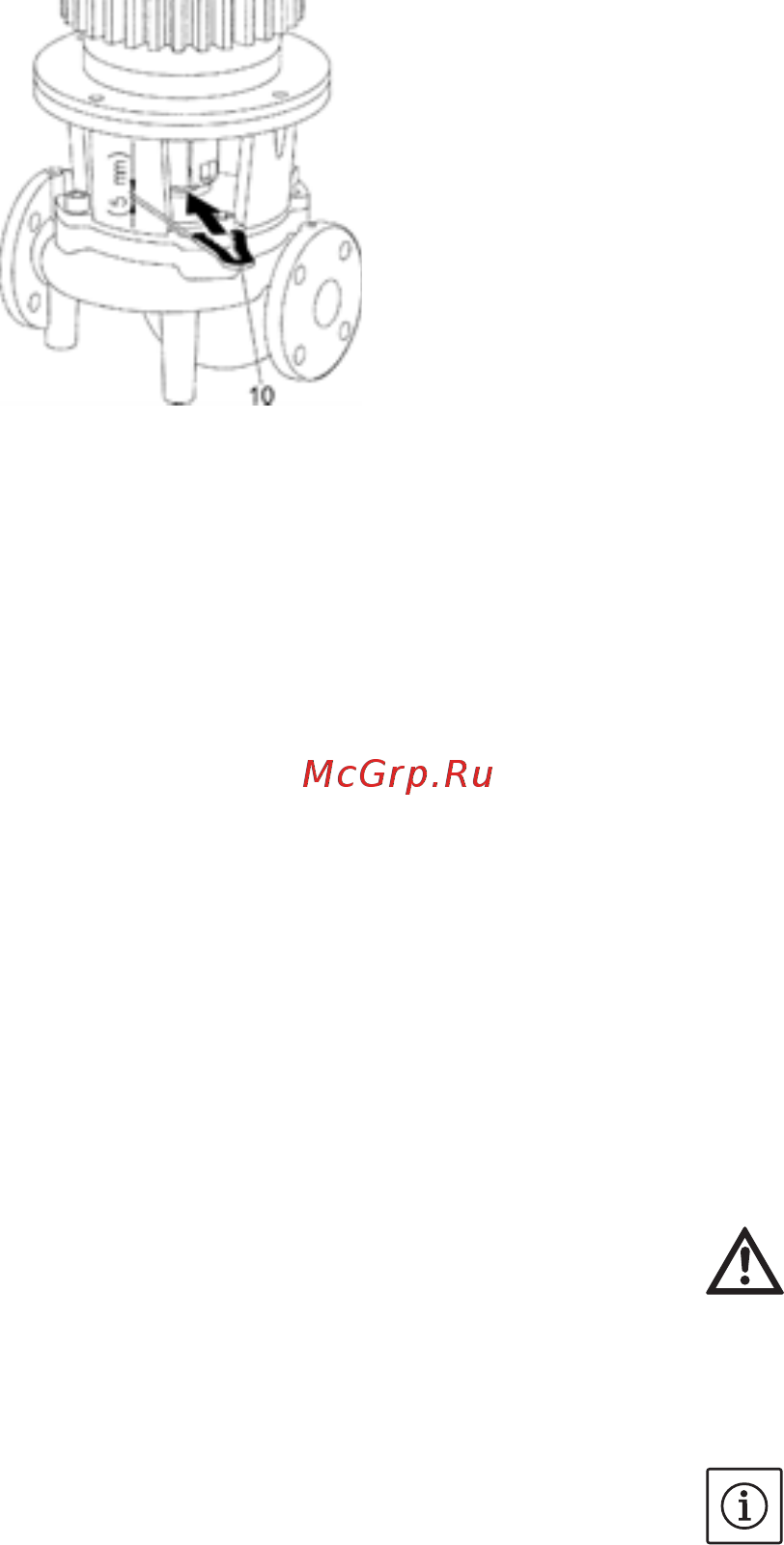

Fig. 19: Установка монтажной вилки
