Намотка/установка шпульки 29
1
—
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

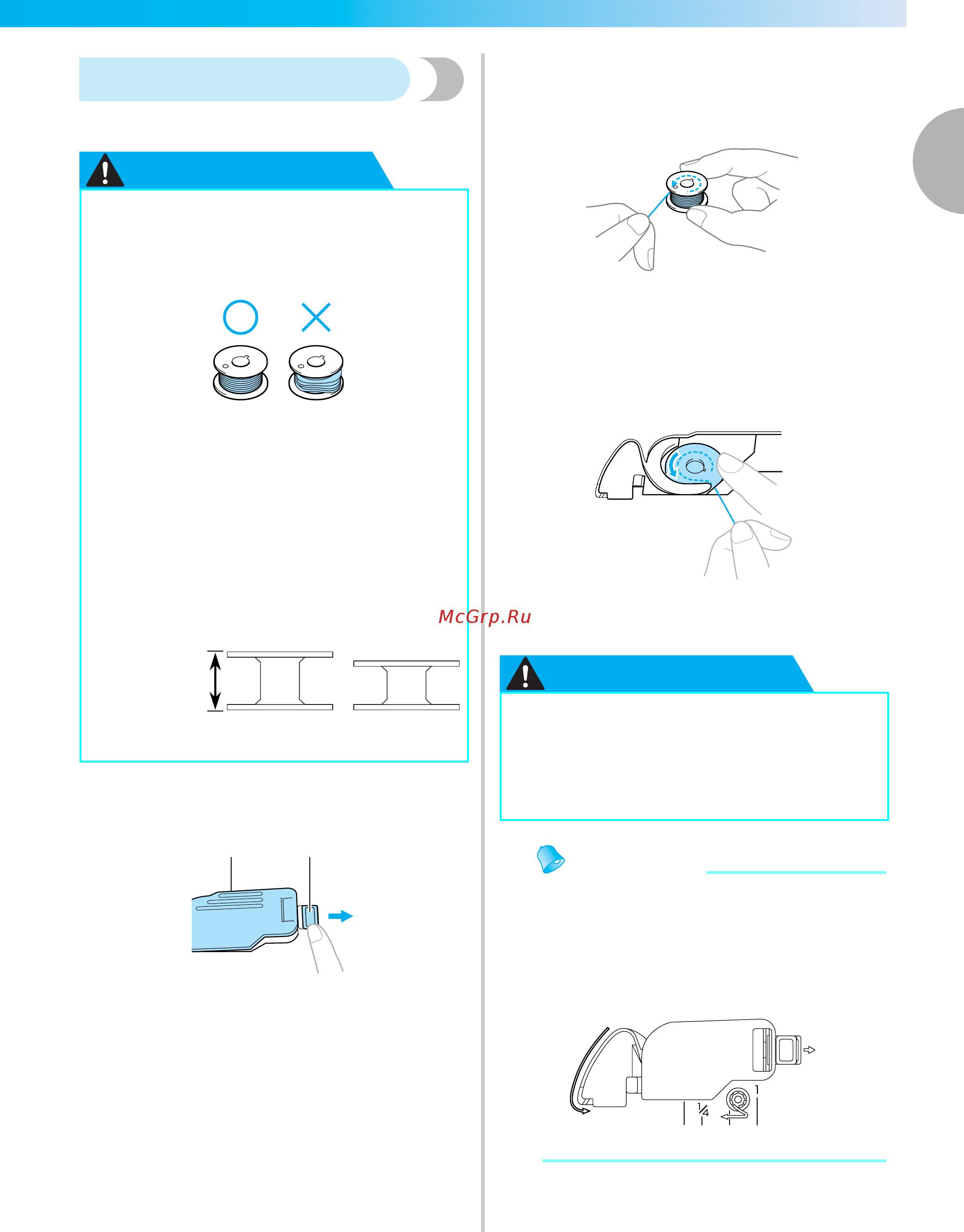

Установка шпульки
Установите намотанную шпульку в машину.
ВНИМАНИЕ
a
Сдвиньте защелку крышки челночного
устройства вправо.
a Крышка челночного устройства
b Защелка
Крышка челночного устройства
открывается.
b
Снимите крышку челночного устройства.
c
Возьмите шпульку правой рукой. Левой рукой
возьмите конец нити.
• Будьте внимательны – не уроните
шпульку.
d
Вставьте шпульку в челночное устройство
таким образом, чтобы нить сматывалась с нее
влево.
• Установите шпульку надлежащим
образом.
ВНИМАНИЕ
Напоминание
Последовательность, в которой нить
шпульки (нижняя нить) должна быть
пропущена через шпульный колпачок,
обозначена метками вокруг шпульного
колпачка. Заправьте нить в соответствии с
этими обозначениями.
● Используйте для шитья только правильно
намотанную шпульку – в противном
случае возможны поломка иглы или
неправильное натяжение нити.
●
Прилагаемые к машине шпульки
разработаны специально для этой
машины. Если использовать шпульки,
предназначенные для других моделей,
машина не будет работать надлежащим
образом. Применяйте только прилагаемые
к машине шпульки или шпульки того же
типа (код изделия: SA156,
SFB:
XA5539<151
).
Реальный размер
11,5 мм
Для данной
модели
Для других
моделей
2
1
● Установите шпульку таким образом,
чтобы нить сматывалась с нее в
надлежащем направлении. В противном
случае возможен обрыв нити или не будет
обеспечено ее нормальное натяжение.
