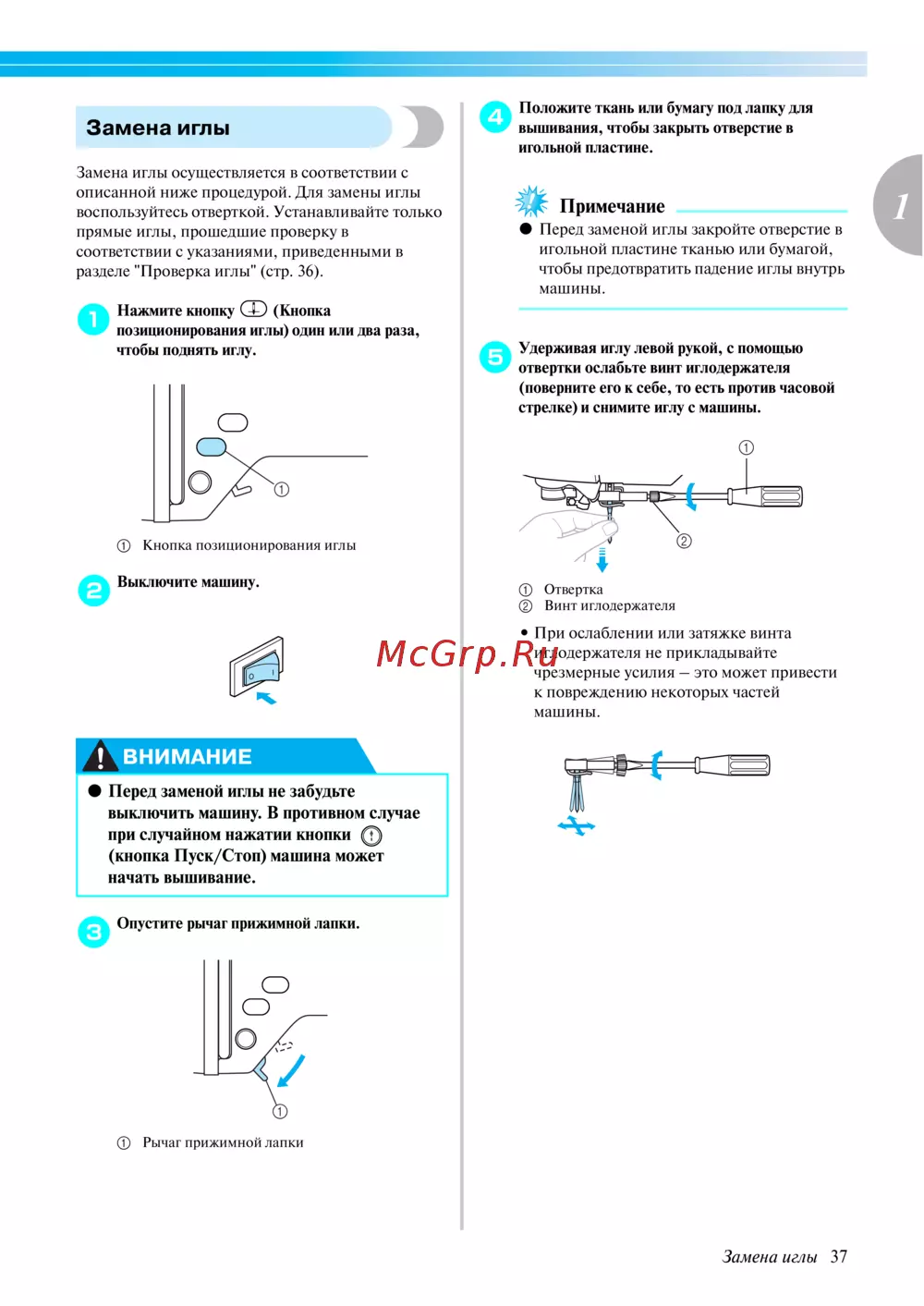

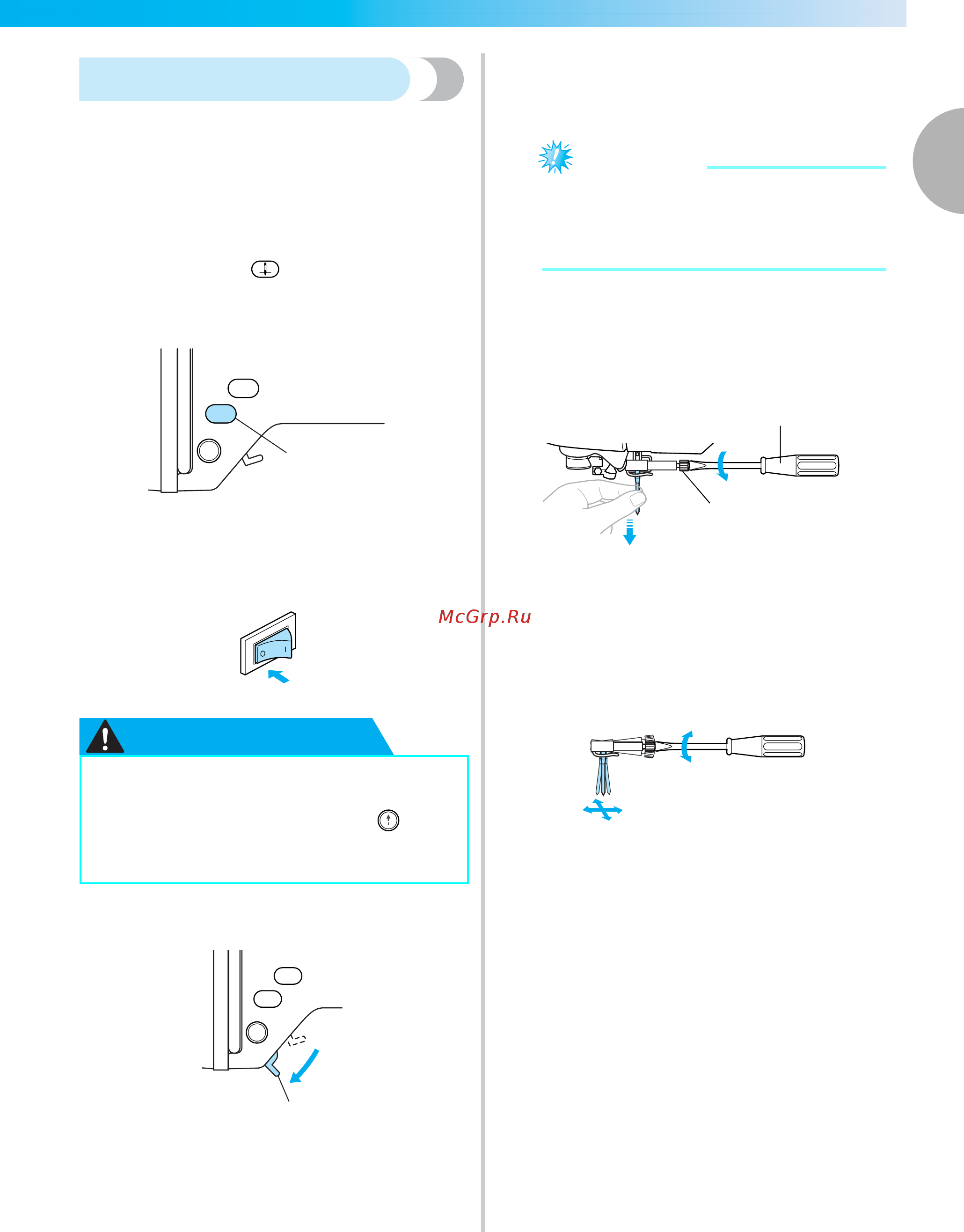

Замена иглы 37
1
—
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Замена иглы
Замена иглы осуществляется в соответствии с
описанной ниже процедурой. Для замены иглы
воспользуйтесь отверткой. Устанавливайте только
прямые иглы, прошедшие проверку в
соответствии с указаниями, приведенными в
разделе "Проверка иглы" (стр. 36).
a
Нажмите кнопку (Кнопка
позиционирования иглы) один или два раза,
чтобы поднять иглу.
a Кнопка позиционирования иглы
b
Выключите машину.
ВНИМАНИЕ
c
Опустите рычаг прижимной лапки.
a Рычаг прижимной лапки
d
Положите ткань или бумагу под лапку для
вышивания, чтобы закрыть отверстие в
игольной пластине.
Примечание
Перед заменой иглы закройте отверстие в
игольной пластине тканью или бумагой,
чтобы предотвратить падение иглы внутрь
машины.
e
Удерживая иглу левой рукой, с помощью
отвертки ослабьте винт иглодержателя
(поверните его к себе, то есть против часовой
стрелке) и снимите иглу с машины.
a Отвертка
b Винт иглодержателя
• При ослаблении или затяжке винта
иглодержателя не прикладывайте
чрезмерные усилия – это может привести
к повреждению некоторых частей
машины.
● Перед заменой иглы не забудьте
выключить машину. В противном случае
при случайном нажатии кнопки
(кнопка Пуск/Стоп) машина может
начать вышивание.
1
1
2
1
