Bernina L 460 [10/60] L 450 l 460
![Bernina L 460 [10/60] L 450 l 460](/views2/1342129/page10/bga.png)
10
L 450
L 460
Настройка машины

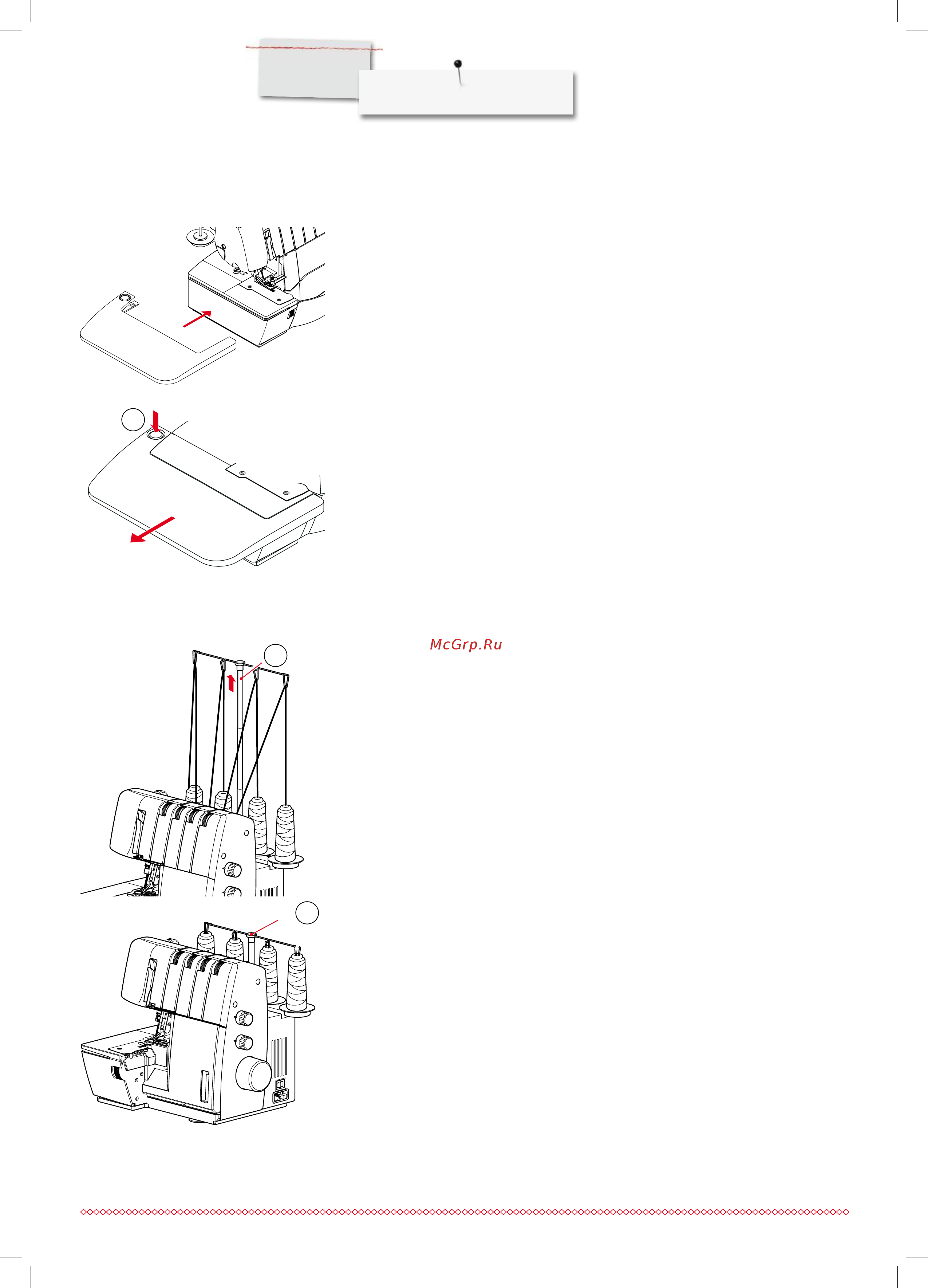

Приставной столик (L 450 опционально)
Приставной столик увеличивает рабочую поверхность для Вашего швейного про-
екта.
⦁
Чтобы установить его, продвигайте столик слева горизонтально вдоль желобка,
чтобы защелкнулся фиксатор.
⦁
Чтобы снять столик, продвиньте его влево, одновременно нажимая на кнопку
расцепления за столиком.
1 Кнопка расцепления
выдвижной нитенаправитель
⦁
Полностью вытяните нитенаправитель и при этом слегка поворачивайте его до
тех пор, пока не защелкнутся оба позиционных штифта. Нитенаправитель (1)
стоит параллельно над катушкодержателем.
⦁
Убедитесь в том, что нижняя часть нитенаправителя полностью вытянута из
корпуса, так достигается оптимальная высота.
⦁
При неиспользовании оверлока можно задвинуть основу нитенаправителя
обратно в корпус.
⦁
При транспортировке проволочный нитенаправитель удерживает катушки на
своих местах, если Вы переместите его назад на катушки.
1 Нитенаправитель
1
1
Для обеих моделей применяется один и тот же порядок дей-
ствий. Модель L 460 служит в качестве примера.
