6
L 450
Обзор машины
37 Регулировка длины стежка
38 Регулировка дифференциального
транспортера
39 Главный выключатель
40 Гнездо для подсоединения сетевого
кабеля и пусковой педали
41 Маховик
42 Крышка петлителей
43 Рычаг подъема нитевдевателя
нижнего петлителя
44 Включение/отключение ножа
45 Индикатор положения ножа
46 Гнездо для подсоединения сетевого
кабеля
47 Гнездо для подсоединения пусковой
педали
48 Гнездо для подсоединения колен-
ного рычага

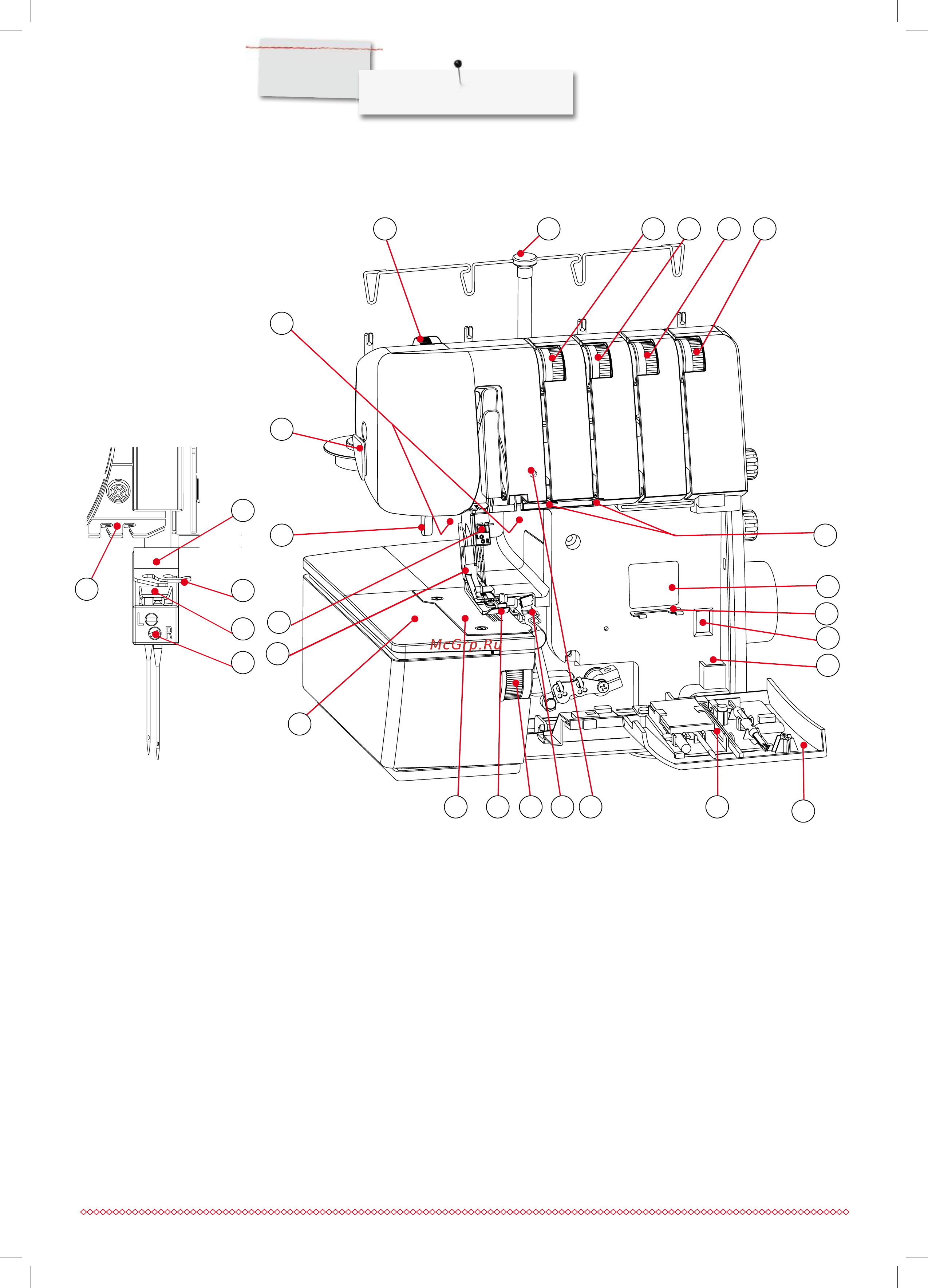

Вид спереди L 450 / L 460
1 Швейная платформа
2 Кнопка пуска лапки
3 Иглодержатель
4 Рычаг подъема лапки
5 Нитеобрезатель
6 Двойная светодиодная подсветка
7 Винт регулировки усилия прижима
лапки
8 Выдвижной нитенаправитель
9 Регулятор натяжения нити (желтый)
10 Регулятор натяжения нити (зеленый)
11 Регулятор натяжения нити (голубой)
12 Регулятор натяжения нити (красный)
13 Нитенаправитель
14 Схема заправки нитками
15 Нитенаправитель петлитель
16 Индикатор положения маховика
17 Подушечка для иголок
18 Крышка петлителей
19 Винт крепления принадлежностей
20 Индикатор безопасности
21 Верхний петлитель
22 Ручка выбора позиции ножа
23 Лапка
24 Игольная пластина
25 Нитенаправитель Иглодержатель
26 Окошко иглы
27 Крепежный винт
28 Нитенаправитель
29 Микрорегулировка нитки mtc
30 Рычаг ролевого шва
31 Крышка ножа
32 Нож
33 Нижний петлитель
34 Регулятор предварительного натя-
жения нити
35 Держательдля катушек
36 Держательдля бобин с нитками
3
27
26
25
28
2021
1
2
3
5
4
16
12
22
6
987
15
10
2324
13
14
11
17
19
18
L 460
