Behringer XENYX 1202 [3/8] Микрофонные входы и line входы 2

РУССКИЙ

XENYX 502/802/1002/1202 Руководство пользователя

РУССКИЙ

XENYX 502/802/1002/1202 Руководство пользователя

Прежде чем Вы начнете1.3

Поставка1.3.1

В целях безопасной перевозки Ваш микшерный пульт

надежно упаковывается производителем. Если, несмотря

на это, упаковка все же повреждена, незамедлительно

проверьте прибор на предмет внешних повреждений.

В случае выявления повреждений НЕ отправляйте ◊

прибор обратно к нам, а, в первую очередь, поставьте

в известность продавца и транспортную фирму.

В противном случае все претензии относительно

возмещения убытков не будут удовлетворены.

Запуск в эксплуатацию1.3.2

Обеспечьте достаточную подачу воздуха, а также, во

избежание перегрева прибора, не устанавливайте

микшерный пульт вблизи от отопительных приборов или

усилителей мощности.

Никогда не подключайте XENYX к блоку питания ◊

в то время, когда последний уже подключен к

электросети. Сначала соедините выключенный

пульт с блоком питания, а затем присоедините все к

электросети.

Обязательно следите за тем, чтобы все приборы ◊

были заземлены. Для Вашей собственной

безопасности ни в коем случае не удаляйте и

не выводите из строя заземление приборов,

соответственно, сетевой кабель.

Обязательно следите за тем, чтобы установка ◊

и обслуживание приборов проводилось

квалифицированным персоналом. Во время

и после установки следите за достаточным

заземлением вовлеченных в работу лиц, так как

электростатические разряды, кроме прочего, могут

нанести ущерб рабочим характеристикам прибора.

Онлайн-регистрация1.3.3

Пожалуйста, зарегистрируйте Ваш новый прибор

(желательно сразу после приобретения) на нашем веб-

сайте http://www.behringer.com и внимательно прочтите

гарантийные условия.

В случае неисправности мы постараемся

отремонтировать Ваш прибор в кратчайшие сроки.

Пожалуйста, обратитесь непосредственно к продавцу,

у которого Вы приобрели прибор. Если у Вас нет

такой возможности, Вы также можете обратиться

непосредственно в одно из наших представительств.

Список контактных адресов Вы найдете внутри

оригинальной упаковки прибора (Global Contact

Information/European Contact Information). Если в

списке не указан контактный адрес для Вашей страны,

пожалуйста, обратитесь к ближайшему удобному для Вас

дистрибьютору. Соответствующие контактные адреса Вы

найдете на нашем веб-сайте http://www.behringer.com в

разделе Support.

Регистрация Вашего прибора с указанием даты его

покупки значительно облегчит процедуру обработки

рекламации в гарантийном случае.

Большое спасибо за Ваше сотрудничество!

Элементы управления и 2.

подключения

Данная глава описывает различные элементы

управления Вашего микшерного пульта. Здесь детально

поясняется функционирование всех регуляторов,

переключателей и соединений.

Моноканалы2.1

Микрофонные входы и Line-входы2.1.1

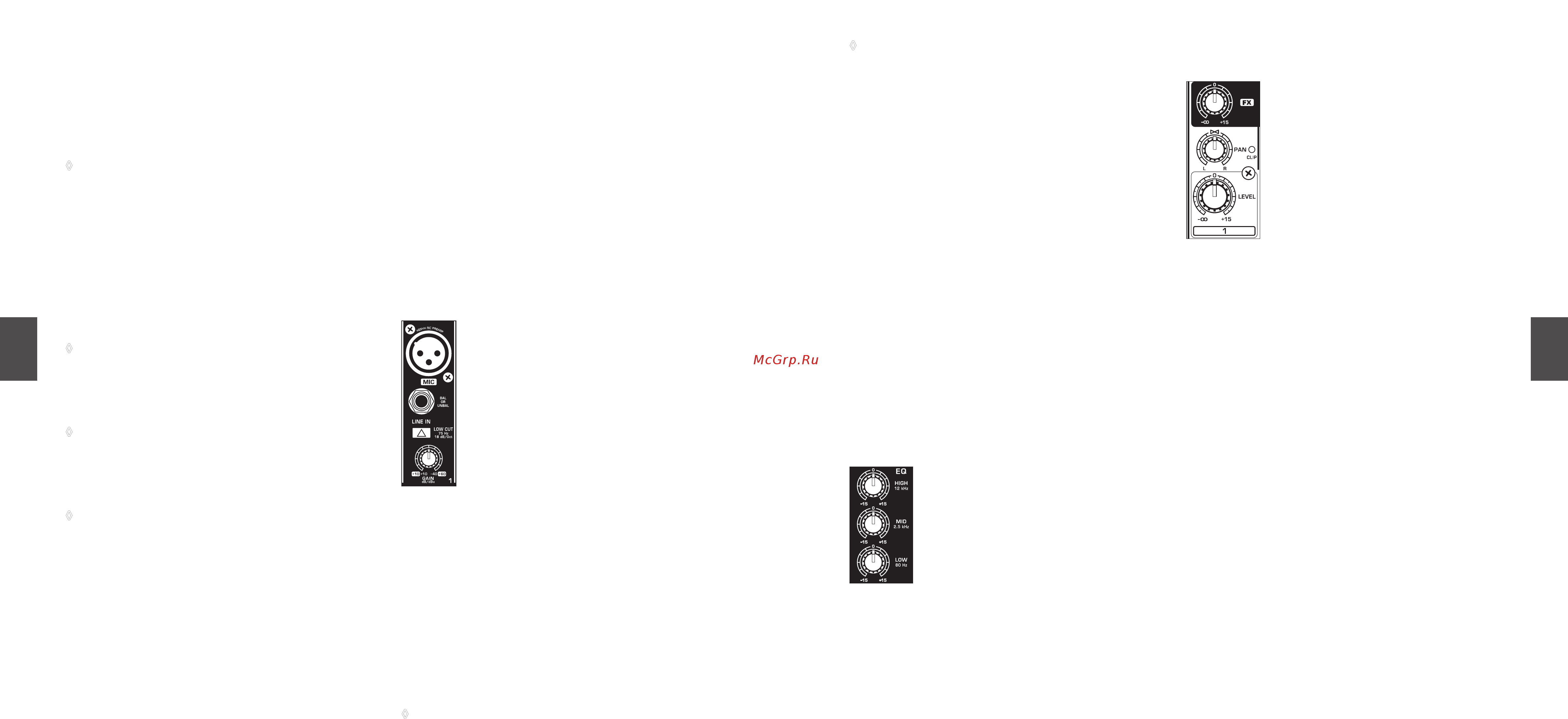

Соединительные элементы и регулятор Mic-/Line-входовРис. 2.1:

MIC

Каждый канал с моновходом предлагает Вам

симметричный вход для микрофона через XLR-втулку,

у которого при нажатии на кнопку (смотри обратную

сторону) в Вашем распоряжении оказывается +48

В фантомное питание, необходимое для работы

конденсаторных микрофонов. XENYX Preamps делают

возможным безупречное, бесшумное усиление, которое

обычно можно получить только при помощи дорогих

Outboard-предусилителей.

Прежде чем активировать фантомное ◊

питание, отключите звук у Вашей системы,

воспроизводящей звук . В противном случае,

звук, создаваемый при включении, будет слышен

через Ваши контрольные динамики. Соблюдайте

указания, данные в главе 2.3.5 “Фантомное питание

и светодиоды-индикаторы”.

LINE IN

Каждый моновход располагает также симметричным

Line-входом, который выполнен в виде 6,3-мм-храповой

втулки. Данные входы подходят также и для

асимметрично смонтированных штекеров (моногнездо).

Пожалуйста, не забывайте о том, что Вы не ◊

можете одновременно использовать и вход для

микрофона, и Line-вход канала. Используйте их

поочередно!

GAIN

При помощи переменного GAIN-потенциометра Вы

настраиваете усиление на входе. Всегда, когда Вы

подключаете источник сигнала к одному из выходов

или отсоединяете его, данный регулятор должен быть

повернут влево до упора.

Эквалайзер2.1.2

Все каналы с моновходом оборудованы 3-полосным

регулированием звука. Благодаря полосам становится

возможным максимальное повышение/понижение на 15

дБ, в центральном положении эквалайзер нейтрален.

Схемотехника “британских” эквалайзеров основывается

на легендарной технологии, используемой в элитных

консолях и обеспечивающей теплое звучание без

нежелательных побочных эффектов. Результатом

являются очень музыкально звучащие эквалайзеры, не

имеющие даже при ±15 дБ побочных эффектов, таких как

сдвиг фаз или ограничение ширины полосы

пропускания, часто наблюдаемых в простых

эквалайзерах.

Настройка звука входных каналовРис. 2.2:

Верхняя (HIGH) и нижняя полосы (LOW) представляют

собой Shelving-фильтры, которые повышают

или понижают все частоты, находящиеся над,

соответственно, под уровнем пороговой частоты.

Пороговые частоты верхней и нижней лент достигают

12 кГц и 80 Гц. Средняя полоса при 802/1002/1202

спроектирована в виде Peak-фильтра, средняя частота

которого достигает 2,5 кГц.

LOW CUT

Кроме того, дополнительно моноканалы (1002 и 1202)

оборудованы также отвесным LOW CUT-фильтром (18 дБ/

окт., -3 дБ при75 Гц), при помощи которого Вы можете

устранить нежелательные низкочастотные участки

сигнала.

FX Send-каналы, настройка панорамы 2.1.3

и уровня

FX Send/Panorama/Level-регуляторРис. 2.3:

При помощи FX Send-каналов (или AUX Send-каналов)

Вы можете отобрать сигналы из одного или нескольких

каналов и собрать их на одной шине. У FX Send-

втулки Вы можете отделить данный сигнал и подать,

например, в активную колонку усилителя или внешний

эффект-прибор. В качестве канала ответной подачи

сигнала могут послужить Aux Return-втулки (802) или

стандартные каналы. Каждый FX Send-канал является

моноканалом и предлагает усиление до +15 дБ. Прибор

502 не оборудован FX Send-каналами.

FX-каналы трех XENYX-микшерных пультов

предназначены – что уже следует из их наименования–

для подключения эффект-приборов и включены в

положение post-Fader. Это значит, что громкость эффекта

в канале зависит от положения фейдера канала. Если

бы это было не так, тогда эффект-сигнал канала был бы

слышен и тогда, когда фейдер полностью “затянут”.

PAN

При помощи PAN -регулятора определяется

положение канального сигнала в рамках стереозоны.

Данный элемент конструкции предлагает к Вашим

услугам Constant-Power-характеристику, т.е. сигнал в

независимости от расположения в стереопанораме

остается на том же уровне.

LEVEL

LEVEL-регулятор определяет уровень сигнала канала в

Main микшере.

CLIP

CLIP-светодиоды моноканалов загораются тогда, когда

входной сигнал модулируется слишком высоко. В данном

случае немного уменьшите предварительное усиление

при помощи GAIN-регулятора. Светодиоды должны

потухнуть.
