Аудиосоединения3.2
Для различных целей использования прибора
Вам понадобится множество различных кабелей.
Следующие рисунки показывают Вам, как должны быть
расположены данные кабели. Используйте только
высококачественные кабели.
Для того, чтобы использовать 2-Track-входы и –выходы,
воспользуйтесь, пожалуйста, стандартным Cinch-
кабелем.
Конечно, асимметрично смонтированные приборы
могут быть подключены к симметричным входам и
выходам. Используйте моногнезда или соедините кольцо
стереогнезд со стержнем (соответственно Pin 1 с Pin 3 у
XLR-штекеров).
Внимание! Ни в коем случае не используйте ◊
ассиметрично смонтированные XLR-соединения
(PIN 1 и 3 связаны) у микрофонных входных втулок
в то время, когда Вы активируете фантомное
питание

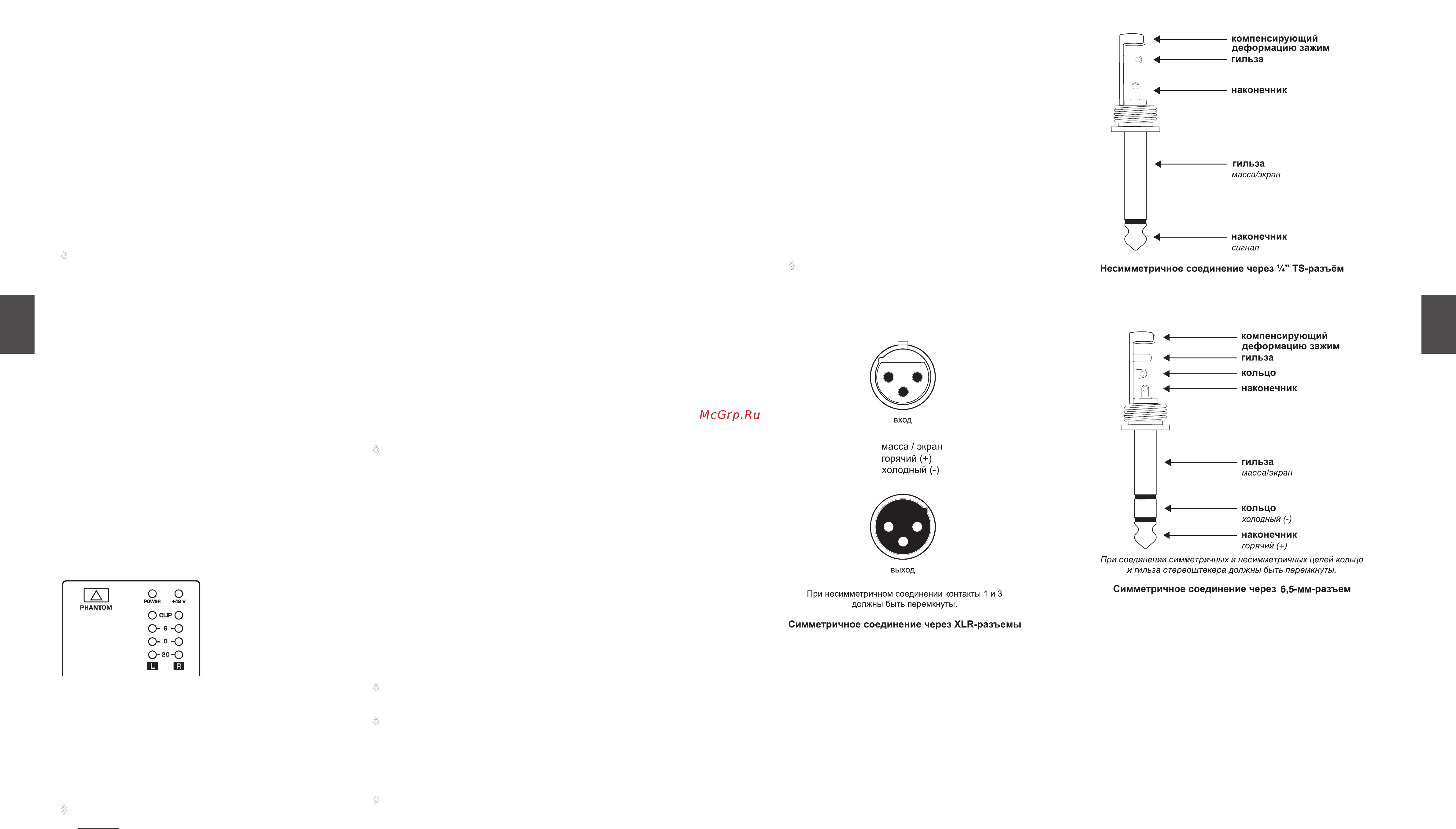

XLR-соединенияРис. 3.1:
6,3-mm-монохраповый штекерРис. 3.2:
6,3-мм-стереохраповый штекерРис. 3.3:
12
3
1
2
3
1 =
2 =
3 =
CD/TAPE TO MIX
Когда нажат CD/TAPE TO MIX-переключатель, на Main Mix
включается 2-полосный вход, который служит в качестве
дополнительного входа для обыгрывания полос,
MIDI-инструментов и прочих источников сигнала, не
нуждающихся в дальнейшей обработке.
CD/TAPE TO CTRL ROOM (TAPE TO PHONES к 502)
Нажмите TAPE TO CTRL ROOM/PHONES-переключатель,
чтобы наложить вход с двумя звуковыми дорожками на
мониторный выход (CTRL ROOM OUT/PHONES) – более
легким способом Вы не сможете осуществить контроль
за задней полосой при помощи контрольных динамиков
или наушников.
Если Вы регистрируете сигнал через CD/TAPE ◊
OUTPUT и, в тоже время, хотите прослушать его
через CD/TAPE INPUT, тогда не нажимайте CD/TAPE
TO MIX-переключатель. Таким образом, могло бы
возникнуть кольцо, так как данный сигнал через
Main Mix обыгрывается снова у CD/TAPE OUTPUT. В
данных целях установите Tape-сигнал при помощи
CD/TAPE TO CTRL ROOM на мониторные динамики
или наушники. В отличие от Main Mix данные
сигналы не обыгрываются на CD/TAPE OUTPUT.
FX TO CTRL ROOM
Если Вы в ваших наушниках или мониторных динамиках
хотите прослушать только FX Send-сигнал, тогда
нажмите FX TO CTRL-переключатель. Main Mix-сигнал
будет установлен в бесшумный режим работы, и Вы
сможете прослушивать только сигнал FX SEND-выхода.
XENYX-микшер 502 и 802 не оборудованы данным
переключателем.
Фантомное питание и светодиоды-2.3.5
индикаторы
Фантомное питание и контрольные светодиодыРис. 2.13:
+48 V
Красный “+48 V”-светодиод светится, когда включено
фантомное питание. Фантомное питание необходимо
для работы конденсаторных микрофонов и активируется
при помощи PHANTOM-переключателя.
Подключите все используемые микрофоны, ◊
прежде чем Вы включите фантомное питание.
Нельзя соединять или разъединять микрофоны
с микшерным пультом в то время, когда
включено фантомное питание. Кроме того,
монитор/PA-динамики должны быть настроены
на бесшумный режим работы, прежде чем
Вы активируете фантомное питание. После
включения подождите примерно одну минуту,
прежде чем Вы начнете настройку входного
усиления. Это необходимо для того, чтобы система
стабилизировалась.
POWER
Голубой POWER- светодиод сообщает о том, что прибор
подключен к электросети и готов к эксплуатации.
Индикатор уровнЯ
Высокоточный 4-сегментный индикатор уровня
беспрерывно информирует Вас о мощности сигнала.
Модулирование: Для настройки уровня установите
LEVEL-регулятор входных каналов в среднее положение
(0 дБ) и при помощи GAIN-регулятора поднимите
входное усиление до 0 дБ.
Во время осуществления записи при помощи
дигитального записывающего устройства измеритель
амплитуд записывающего устройства не должен
превышать 0 дБ, так как в отличие от аналоговой
записи, даже самая малейшая перемодуляция (которая
появляется внезапно) приводит к неприятным
дигитальным искажениям.
Измерители амплитуд Вашего XENYX показывают ◊
уровень практически вне зависимости от частоты.
Рекомендуемый уровень записи для всех типов
сигнала составляет 0 дБ.
Установка3.
Присоединение к сети3.1
AC POWER IN
Электроснабжение осуществляется при помощи
обратного 3-полярного сетевого соединения. Здесь
подключается прилагаемый к прибору AC адаптер.
Сетевое соединение соответствует обязательным
требованиям по технике безопасности.
Для эксплуатации прибора используйте ◊
исключительно прилагаемый к нему блок питания.
Никогда не подключайте XENYX к блоку питания ◊
в то время, когда последний уже подключен к
электросети. Сначала соедините выключенный
пульт с блоком питания, а затем присоедините все к
электросети.
Пожалуйста, примите во внимание, что как ◊
блок питания, так и микшерный пульт сильно
нагреваются в процессе эксплуатации. Это
совершенно нормально.
