Iron Logic Z-5R Net 8000 Инструкция по эксплуатации онлайн [4/10] 285848
![Iron Logic Z-5R Net 8000 Инструкция по эксплуатации онлайн [4/10] 285848](/views2/1344590/page4/bg4.png)
14
7
3. РАБОТАКОНТРОЛЛЕРА
3.1 Программированиеконтроллера, приработевавтономномрежиме (безподключенияк
сети).
ОБЩИЕ СВОЙСТВА РЕЖИМОВ ПРОГРАММИРОВАНИЯ
Первое включение контроллера (в базе контроллера нет ключей)
Выдаютсякороткиесигналывтечение 16 секунд. Чтоуказываетнато, чтопамятьстертаиустановленрежим
добавлениямастер-ключей. Вмоментвыдачисигналовкоснитесьключомконтактораэтоприведёткзаписи
еговпамятьвкачествемастер-ключа. Прекращениевыдачикороткихсигналовявляетсяподтверждением
успешнойзаписипервогомастерключа. Длядобавленияновыхмастер-ключейкасайтесьимипоочереди
контактораспаузоймеждукасаниямименее 16 секунд.
Накаждоекасаниеновымключомконтроллервыдаеткороткийподтверждающийсигнал. Выходизрежима
добавлениямастер-ключейпроисходитавтоматическичерез 16 секундпослепоследнегокасания. Овыходе
изрежимаконтроллеринформируетсериейиз 4 короткихсигналов. Вдальнейшемдляпрограммирования
используютсямастер-ключи. Еслиниодногоключазаписатьнеудалось, повторитевключение. Входврежим
записимастерключаприподачепитанияпроисходиттолькоприполностьюпустойбазе (нипростых,
нимастер, ниблокирующихключей).
Для перевода контроллера в нужный режим программирования используются короткие (менее 1 сек) и длинные
(около 6 сек) касания мастер-ключом. На работу в режиме программирования есть ограничение на время после
последнего касания (около 16 сек), после которого контроллер выходит в исходное состояние, информируя
серией из 4 коротких сигналов.

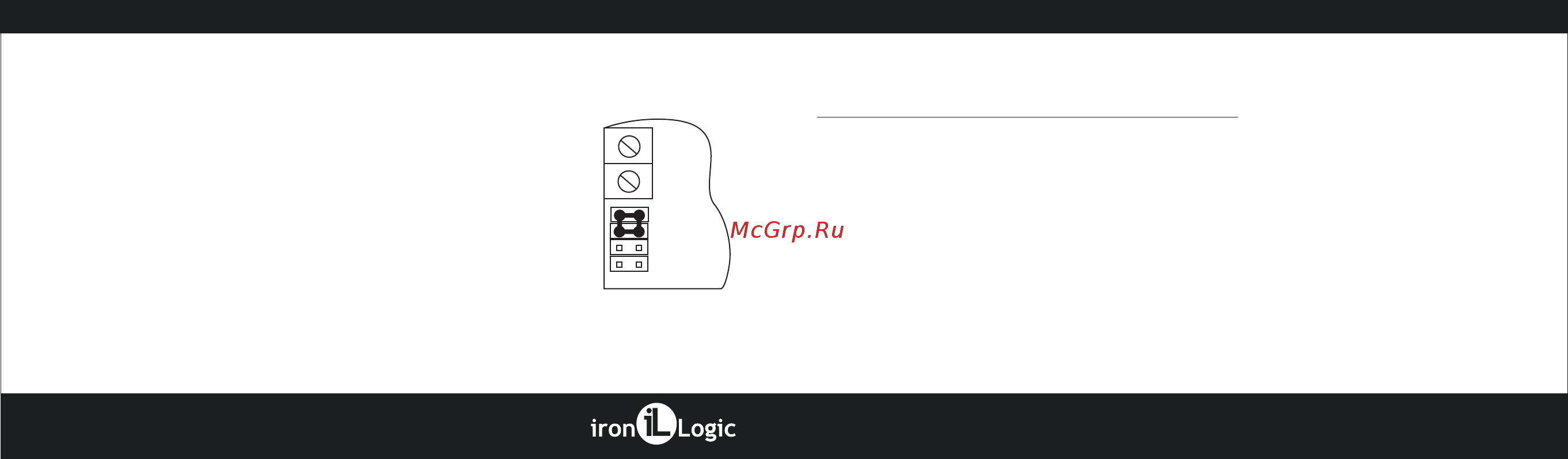

Рис.6 Возможныеположения
перемычки.
1
2
3
4
ADD
CLR
GND
DOOR
ПОРЯДОК ИСПОЛЬЗОВАНИЯ ПЕРЕМЫЧЕК КОЛОДКИ №1. (Рис.6)
Положение №1
Положение №2
Положение №3
Положение №4
В комплекте контроллера поставляется перемычка, которая используется для
программирования.
- устанавливает логику работы силового каскада
- без перемычки (или в штатном положении) электромагнитный замок,
в состоянии закрыт подано напряжение;
- с перемычкой электромеханический замок, в состоянии закрыт снято
напряжение.
CLR - для стирания памяти контроллера. Для этого
выключить питание, установить перемычку и включить питание.
По завершению стирания серия коротких сигналов.
*-Стираются все ключи и запрограммированное время открывания.
(устанавливается заводское - 3 сек.)
ADD для добавление простых ключей без мастер-ключа. Для
этого выключить питание, установить перемычку и включить питание. После
сигнала контроллер находится в режиме добавления простых ключей (можно
добавить простые, блокирущие ключи без мастер-ключа). Контроллер выходит
из режима через 16 секунд. Серия коротких сигналов.
- штатное место, не влияет на работу контроллера.
:
