Руководство по эксплуатации

КОМПЛЕКТ ПОСТАВКИ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Считыватель CP-Z2B 1 шт.

Гайка- 1 шт.

Инструкция по эксплуатации 1шт

Гарантия на считыватель CP-Z2B- бессрочная.

Основания для прекращения гарантийных обязательств:

· нарушение настоящей Инструкции;

· наличие механических повреждений;

· наличие следов воздействия агрессивных веществ;

· наличие следов неквалифицированного вмешательства в схему считывателя

В течение гарантийного срока Изготовитель бесплатно устраняет неисправности считывателя, возникшие по вине Изготовителя, или заменяет неисправные узлы и блоки.

Ремонт производится в мастерской Изготовителя.

ООО «Пульсар-Телеком»

Санкт-Петербург, ул. Бобруйская, 7, тел./факс. (812)703-77-65, 542-11-85, 542-04-80

Москва, Щелковское шоссе, д.2 оф. 214, тел./факс. (495) 367-93-40, телефон для связи из Москвы с Санкт-Петербургом (495) 78-77-066

сайт технической поддержки http://control.con.ru

E-mail: control@con.ru

www.ironlogic.ru

CP-Z2L

Proximity считыватель EM Marine 125Khz

Таблица 1. Подключение считывателя CP-Z2B

ОБЩИЕСВЕДЕНИЯ

ХАРАКТЕРИСТИКИ

РАБОТАСЧИТЫВАТЕЛЯ

МОНТАЖИПОДКЛЮЧЕНИЕСЧИТЫВАТЕЛЯCP-Z2L

Корпус CP-Z2L изготовлен из механически прочного и огнеупорного материала и полностью повторяет формы контактора для ключей DALLAS. Это позволяет устанавливать CP-Z2L в изделиях СКУД или автономно, вместо

традиционных контакторов для ключей DALLAS без каких либо изменений в конструкции или сложностей в монтаже. Все это позволит предоставить пользователям: Дополнительный сервис&функционал бесконтактных

технологий Преимущества бесконтактного открывания двери (не вынимая ключ из кармана или бумажника) Большой выбор ключей различной формы и расцветок, с возможность нанести свой логотип. Считыватель CP-Z2L

используется в системах контроля доступа в качестве считывателя бесконтактных брелков PROXIMITY стандарта EM-Marine с рабочей частотой 125 кГц и преобразования кода считанной карты в код Dallas Touch Memory или

Wiegand 26.

Рабочая частота: 125 Khz

Работа с брелками: EM Marine

Дальность чтения: 3-6 cm

Световая индикация: Мигает красный светодиод при считывании брелка

Подсветка: Постоянно горит красный свет*(опционально)

Напряжение питания:8-18Впостоянного тока

Потребление тока: 50mA(max)

Рабочая температура: -40 С до +50C

Материал корпуса: Полиамид 6

Выходной интерфейс: Dallas Touch Memory,Wiegand26

Максимальная длина линии от считывателя до контроллера:

- в режиме DS1990A, не более, 15м

- в режиме Wiegand, не более, 100м

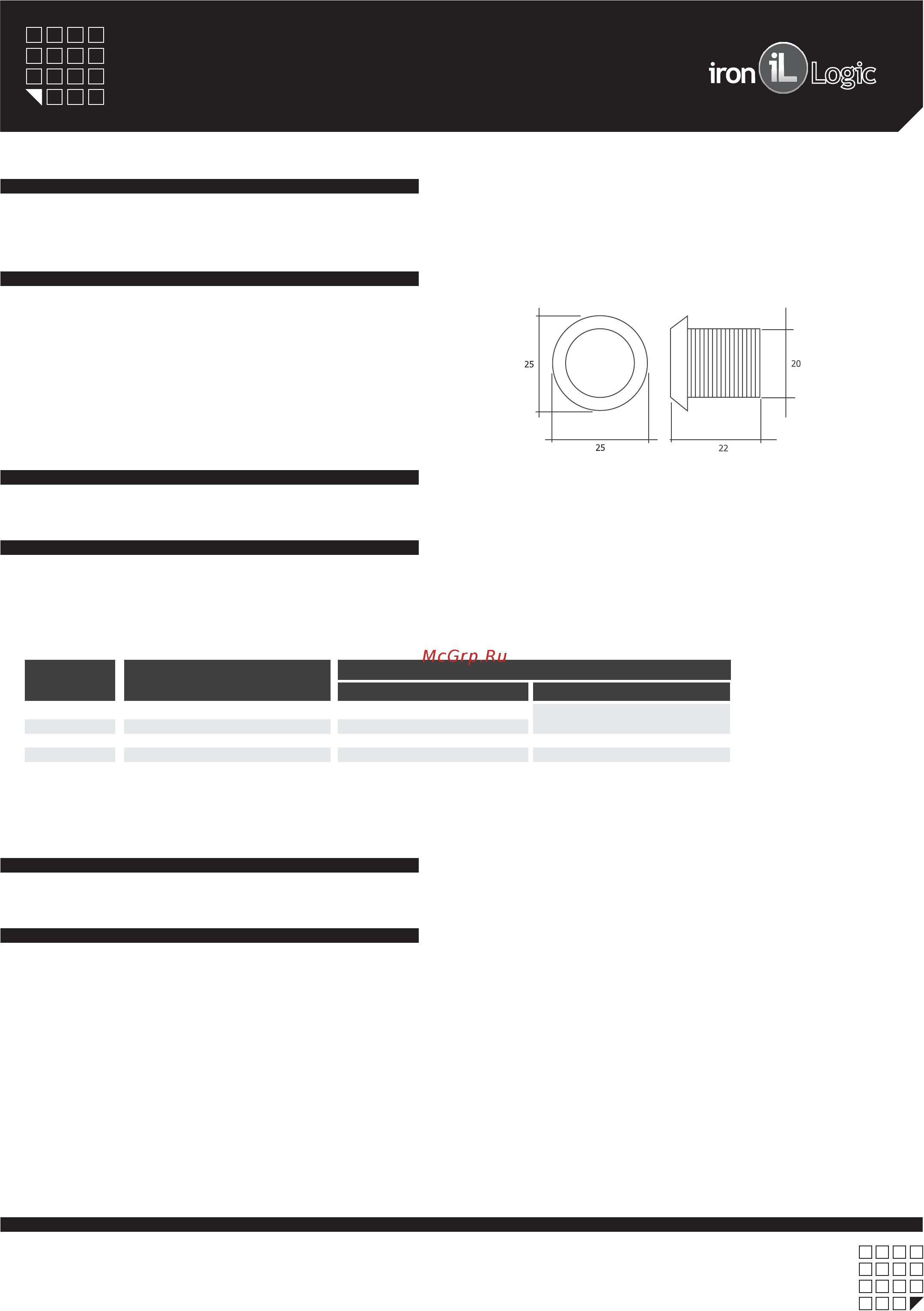

Размер(mm): D25 X H22

При внесении в поле действия считывателя PROXIMITY-брелка, происходит передача его идентификационного номера на считыватель Полученный код PROXIMITY преобразуется в код, имитирующий ключ Dallas Touch

Memory, или сигнал стандарта Wiegand 26, который поступает на выход. При считывании номера карточки и передаче его кода и на 3 сек загорается дополнительная индикация.

Считыватель монтируется на плоской поверхности в месте, обеспечивающем беспрепятственное поднесение к нему PROXIMITY-брелка.

Для монтажа считывателя CP-Z2L выполнитеследующиеоперации:

Разметьте и просверлите отверстие диаметром 20 мм. Вставьте в отверстие считыватель и закрепите крепёжной гайкой.

Подсоедините провода к считывателю, в соответствии с Таблицей.1. Подайте питание на считыватель и проверьте работоспособность.

Заизолируйте провода в местах подсоединения.

Цвет провода Подключение по Wiegand26

Подключение по Touch-Memory

Эмуляция ТМ Однократная передача кода ТМ

Белый

Синий

Чёрный

Красный

Коричневый

к входу ТМ контроллера

-12В (общий, Земля)

+12В (питания считывателя)

DATA1

DATA0

-12В (общий, Земля)

+12В (питания считывателя)

Перекусить для отключения постоянной световой индикации.

к входу ТМ контроллера*

-12В (общий, Земля)

+12В (питания считывателя)

*Для однократной передачи кода ТМ, соедините белый и синий провода вместе.

-12В (общий, Земля)
