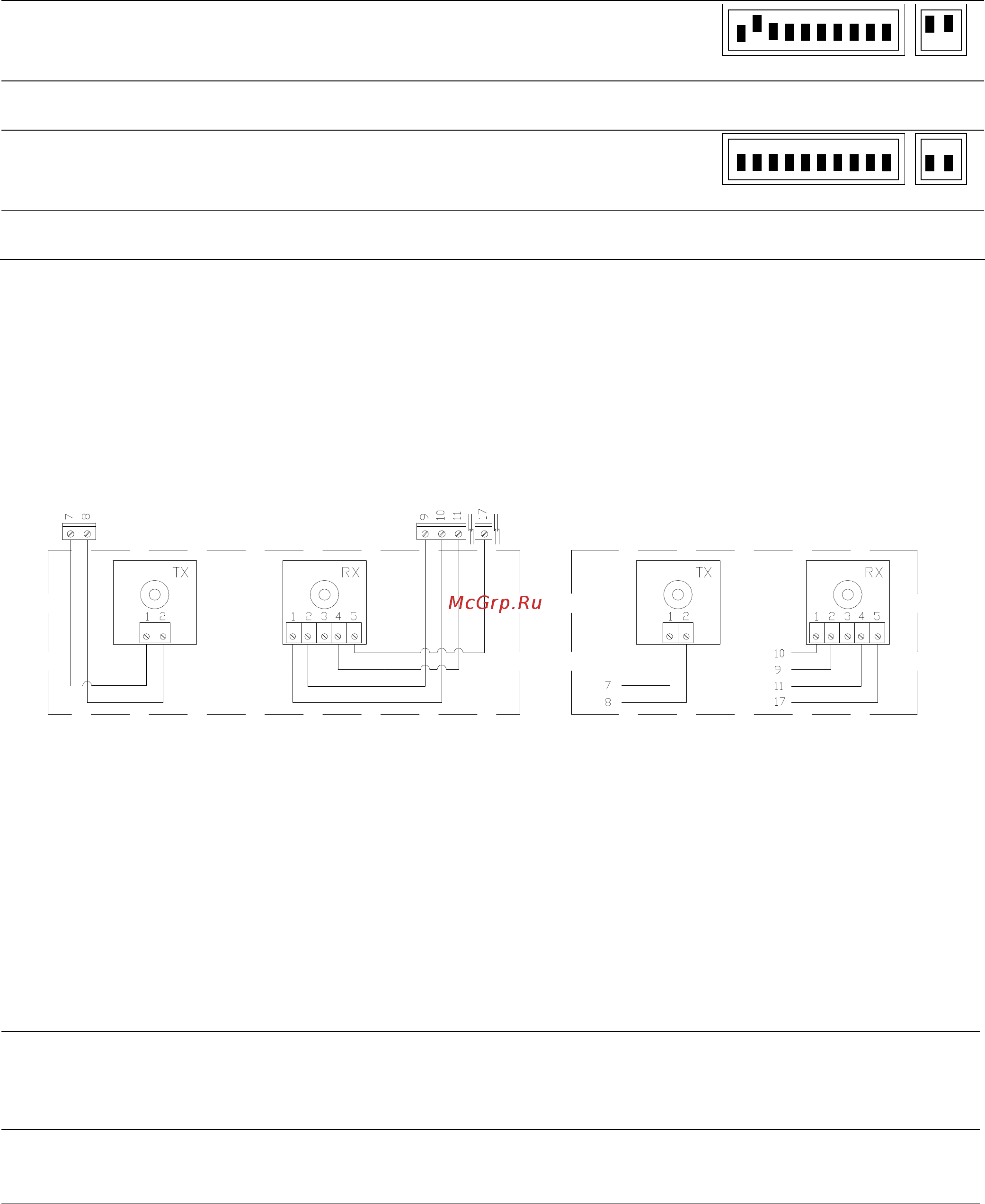

Резистивный вход СТОП для устройств с постоянным сопротивления 8 2КО например кромки безопасности В этом случае блок управления измеряет сопротивление между входом СТОП и общим и прерывает маневр когда сопротивление выходит за пределы диапазона определенного 8 2КО 50 Для программирования входа СТОП __________ 1 Установить переключатели как изображено 123456789 10 11 12 2 Выполнить процедуру сохранить п 4 4 который в этом случае сохраняет статус входа СТОП в 1 2 3 4 5 6 7 8 9 10 11 12 Примечание Когда процедура программирования закончена индикатор СТОП должен остаться включенным чтобы подтвердить что данные сохранены правильно 3 9 Фототест Фототест идеальное решение для повышения надежности устройств безопасности которая позволяет достигнуть категории 2 в согласии с UNI EN 954 1 издание 12 1998 относительно комбинации блока управления и устройств безопасных Для осуществления этого необходимо подключить фотоэлементы как показано в следующей схеме и установить переключатель 7 в положение Вкл активация Фототеста Всякий раз когда маневр начинается все устройства безопасности проверяются и маневр фактически будет начат только тогда когда испытание даст положительные результаты 3 10 Проверка соединений Следующие действия требуют проведение работ выполняемых на подключенных цепях Некоторые части находятся под напряжением сети и поэтому чрезвычайно опасны Обратите максимальное внимание на то что Вы делаете и никогда не работайте в одиночку Когда все подключения закончены общая проверка проводится следующим образом Запитать блок управления и немедленно проверить наличие напряжения сети на клеммах 1 2 и напряжение 28 33 В на клеммах 9 10 сервисный выход Если уровни не соответствуют вышеупомянутым немедленно отключить блок и тщательно проверить соединения и напряжение электропитания ________________________________________________________________________ Приблизительно через 2 секунды после включения индикатор ОК должен начать вспыхивать равномерно с интервалом в одну секунду что указывает на правильное функционирование блока управления ________________________________________________________________________ Проверить что индикаторы входа СТОП и входов Фото включены устройства безопасности активны в то время как индикаторы входов Пошагово и Открытие закрытие должны быть выключены никакие команды не поданы если дело обстоит не так проверить подключения и 11
